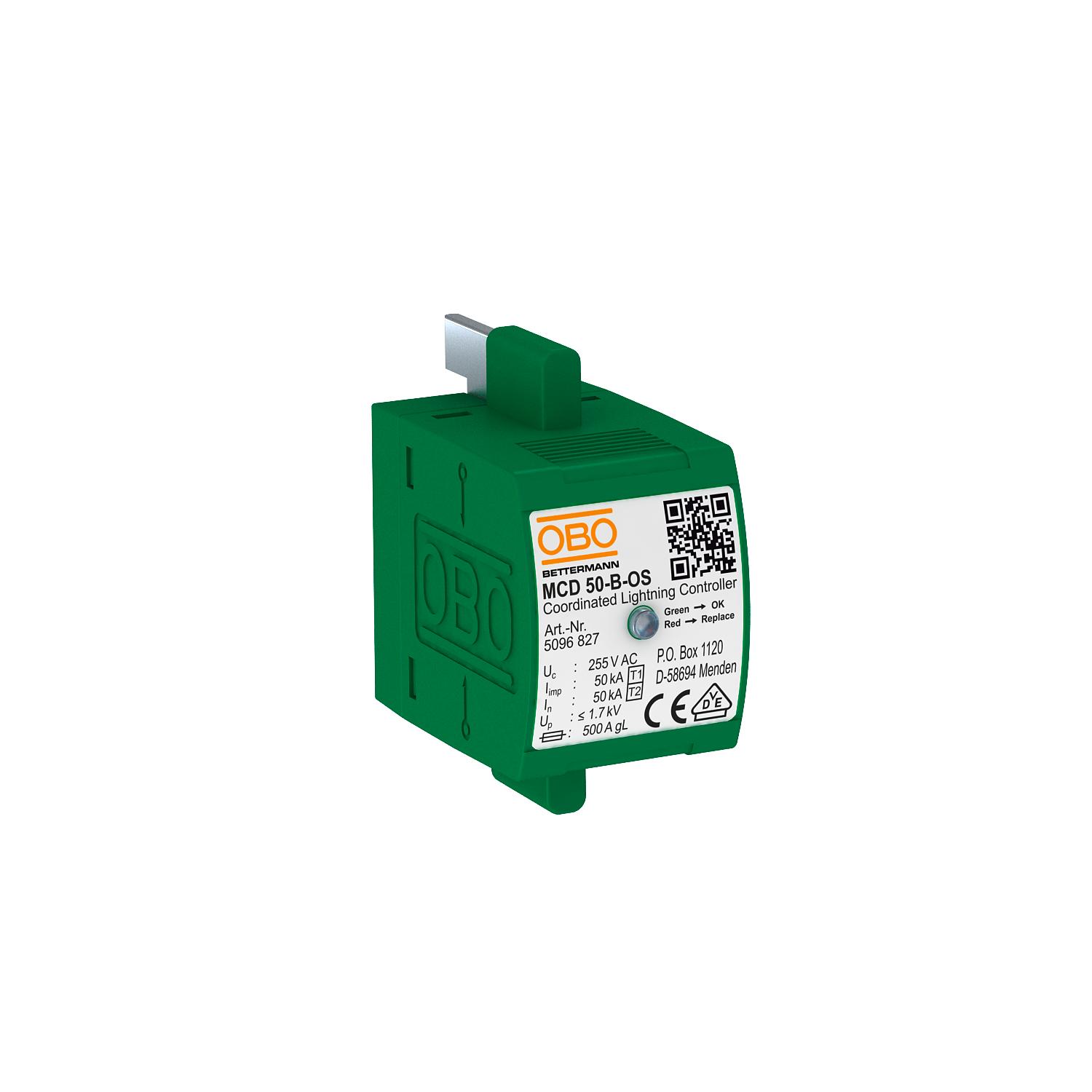

Kombinēta novadītāja augšējā daļa ar funkciju indikatoru
Preces Nr. 5096827 | EAN 4012195051473
- Produkta apraksts
-
Produkta aprakstsKombinētais novadītājs, zibensizlādes strāvas novadītājs, tips 1+2, augšējā daļā optisks indikators
• Zibensizlādes strāvas novadīšanas spēja 50 kA (10/350)
• Caurlaides spēja < 26 mW uz polu
• Aizsardzības līmenis < 1,7 kV
• Tīkla sekundāro strāvu slāpējošs 10 kA
• Iekapsulēta, dzirksteles neizdaloša dzirksteļsprauga
Pielietojums: pārsprieguma aizsargierīču, tips 1+2, uzstādīšana vienā sadalē.
-
- Tehniskie dati
-
Pieslēgšanas iespējas
Aizsardzības līmenis [L-N] ≤1,7 Aizsardzības veids IP20 Atbildes laiks <100 ns Atļaujas VDE Augstākais ilgtermiņa spriegums AC 255 V Augstākais pastāvīgais spriegums (L-N) 255 V Augstums 69 mm Ekspluatācijas temperatūra maks. 85 °C Ekspluatācijas temperatūra min. -40 °C Garums 100 mm Ierīces signalizācija optisks Impulsu strāva novadītājā (8/20 µs) [kopējā] 50 kA Īssavienojuma izturība 10 kA Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē 10 kA Izmērs 255V Izpildījums 1 pola Izpūtošs nē LPZ 0→2 Maksimālā aizsardzība pie ieejas 500 A Maksimumstrāvas aizsardzība tīkla pusē 500 Montāžas veids uz pamatelementa Nominālā noplūdes strāva (8/20 µs) 50 kA Nominālā noplūdes strāva (8/20 µs) [L-N] 50 kA Nominālais spriegums AC (50/60 Hz) 230 V OBO_Nominālā noslogojuma strāva (ieejas/izejas spaile) 125 A Platums 35 mm Polu izpildījums 1 Polu skaits 1 SPD atb. EN 61643-11 Tips 1+2 SPD atb. IEC 61643-1 I+II klase Tālvadības signalizācija nē Tīkla tips citi Tīkla tips TN jā Tīkla tips TN-C jā Tīkla tips TN-C-S jā Tīkla tips TN-S jā Tīkla tips TT jā Tīkla tips, cits nē Tīkla tips, DC nē Tīkla tips, IT nē Tipa 1 pārbaudes klase jā Tipa 2 pārbaudes klase jā Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 50 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 10 mm² Zibens impulsa strāva (10/350) [kopējā] 50 kA Zibens impulsa strāva (10/350 μs) 50 kA - Visi tipi
- Lejupielādes
-
Datu lapa MCD 50-B 0-OS / 5096827 , 0.32MB , pdfVadlīnijas Zibensaizsardzības vadlīnijās , 2.10MB , pdfKatalogs Surge protection , 28.42MB , pdfES Atbilstības deklarācija MCD 50-B 0-OS / 5096827 , 0.12MB , pdfREACH Atbilstības deklarācija MCD 50-B 0-OS / 5096827 , 0.12MB , pdfRoHS Atbilstības deklarācija MCD 50-B 0-OS / 5096827 , 0.12MB , pdfZīmes atļauja VDE atļauja MCD-50 , 0.16MB , pdfIzvēles ceļvedis Izvēles ceļvedis pārspriegumaizsardzībai , 2.00MB , pdfMontāžas instrukcija Montāžas instrukcija MCD 50-B , 0.10MB , pdfŠim produktam nav pieejami preču apraksti
