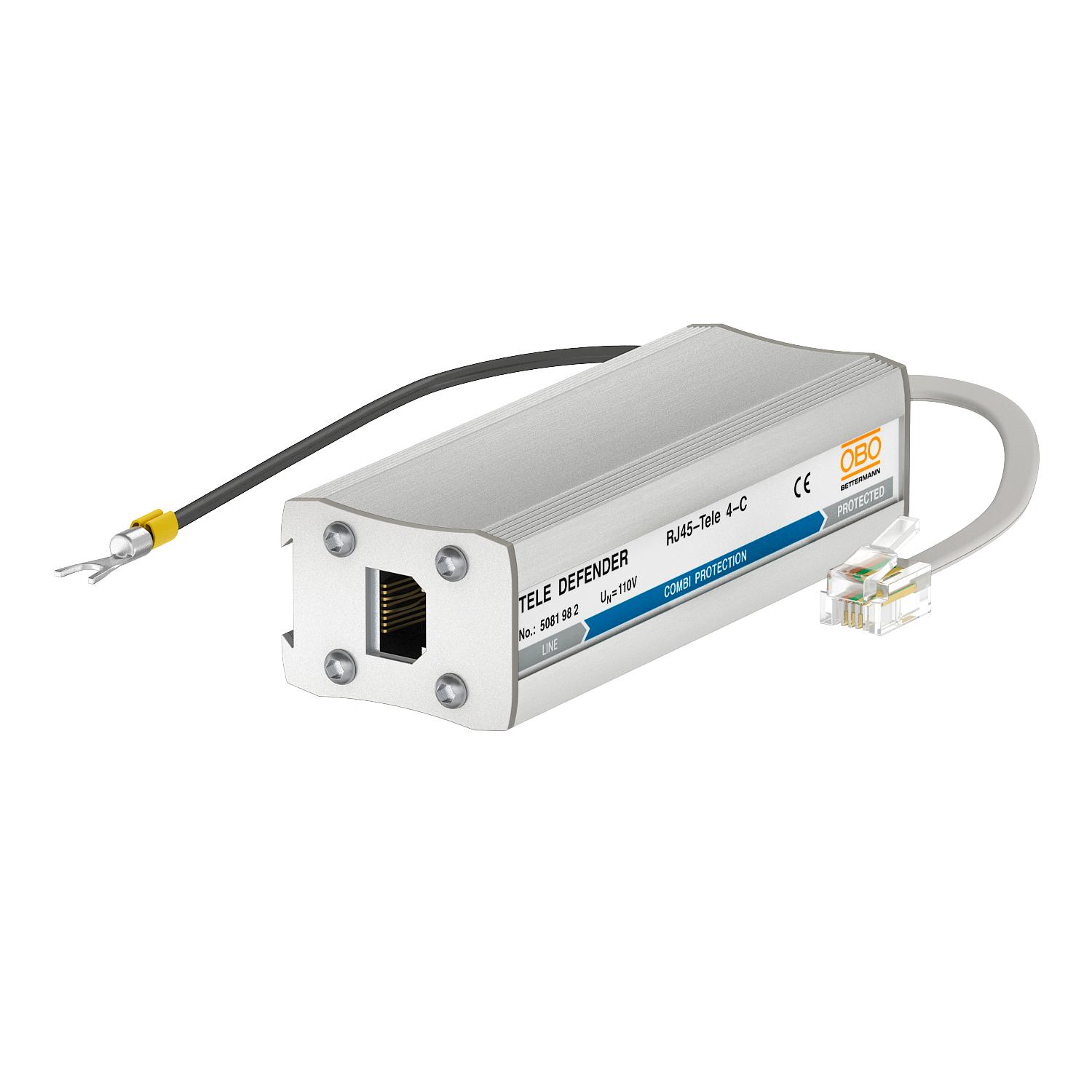

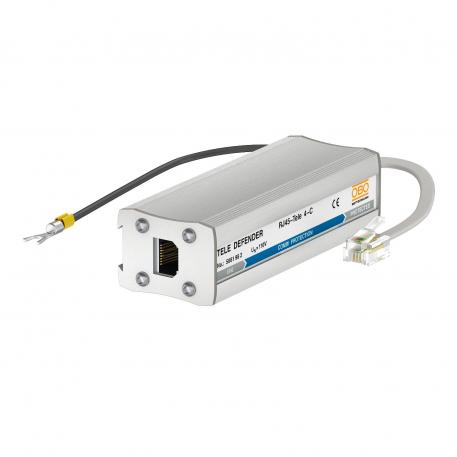

Kombinēta aizsargierīce TELE 4-C ISDN RJ45

Preces Nr. 5081982 | EAN 4012196415670

4
120 V
170 V
Produkta apraksts
Produkta apraksts
Datu kabeļu aizsargierīce analogām telekomunikāciju sistēmām

• Alumīnija korpusā
• Ar divpakāpju aizsardzības shēmu
• Vienkārša montāža
• Ar 150 mm pieslēguma vadu un RJ11 vai RJ45 spraudņiem
• Optimizēts joslas platums telekomunikāciju sistēmām
• Montāža ar montāžas sliedi ar piederumiem DLS-BS (5082 38 2)

Lietojums: analogajās telekomunikāciju sistēmās
• Alumīnija korpusā
• Vienkārša montāža uz DIN sliedes vai pie gala ierīces
• Ar 150 mm pieslēguma vadu un RJ411spraudņiem
• Optimizēts joslas platums telekomunikāciju sistēmām
  • 5 gadu garantija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • Pāreja no LPZ 0 līdz 3
  • Analogās telekomunikācijas
  • Integrated Service Digital Network, ISDN lietojumi
  • Installation electrotechnical expertise
Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla <300 V
Aizsardzības līmenis dzīsla–zeme <600 V
Aizsardzības līmenis stieple–zeme ar 1 kV/µs (C3) <245
Aizsardzības veids IP40
Augstākais ilgtermiņa spriegums AC 120 V
Augstākais ilgtermiņa spriegums DC 170 V
Ierīces signalizācija bez
Ievietotā slāpēšana (Insertion loss) ≤3 dB
Impulsu strāvas caurlaidība, stieple-stieple C1: 1 kV / 0,5 kA (8/20)
Impulsu strāvas caurlaidība, stieple–zeme C2: 2 kV / 1 kA (8/20)
Izmantošanas temperatūras diapazons maks. 80 °C
Izmantošanas temperatūras diapazons min. -40 °C
Izmērs 170V
Izolācijas pretestība > 34 MΩ
Izpildījums Kombinētā aizsardzība, 4 dzīslas
Kapacitāte (dzīsla-dzīsla) <500 pF
Kapacitāte (dzīsla-zemējums) <20 pF
Kategorie 1. + 2. +3. tips/D1 + C2 + C1
Kopējā impulsu strāva novadītājā (10/350) 1,5 kA
Kopējā impulsu strāva novadītājā (8/20) 4 kA
LPZ 0→3
Nominālā noslogojuma strāva, AC 0,2 A
Nominālā noslogojuma strāva, DC 0,3 A
Pārbaudes standarts IEC 61643-21
Pārspriegumaizsardzības ierīces kabeļu vieds Telekomunikāciju kabeļi
Polu skaits 4
Robežfrekvence 12 MHz
SPD atb. I + II + III klase/D1 + C2 + C1
Spraudsistēma RJ45
Virknes pretestība katrai stieplei 8,2 Ω ± 10 %
Zemējums ar: Pieslēguma vads
Visi tipi

Visi tipi

Tips Polu skaits Izpildījums Augstākais ilgtermiņa spriegums AC Augstākais ilgtermiņa spriegums DC Spraudsistēma Preces Nr. Daudzums mazākā pārd. vien.
RJ11-TELE 4-C 4 Kombinētā aizsardzība, 4 dzīslas 120 V 170 V RJ11 5081975
1 Gabals
RJ11-TELE 4-F 4 Augstas jutības aizsardzība, 4 dzīslas 120 V 170 V RJ11 5081977
1 Gabals
RJ45-TELE 4-C 4 Kombinētā aizsardzība, 4 dzīslas 120 V 170 V RJ45 5081982
1 Gabals
RJ45-TELE 4-F 4 Augstas jutības aizsardzība, 4 dzīslas 120 V 170 V RJ45 5081984
1 Gabals
