Kombinēta aizsargierīce TELE 4-C ISDN RJ11 4 | Kombinētā aizsardzība, 4 dzīslas | 120 | 170 | RJ11

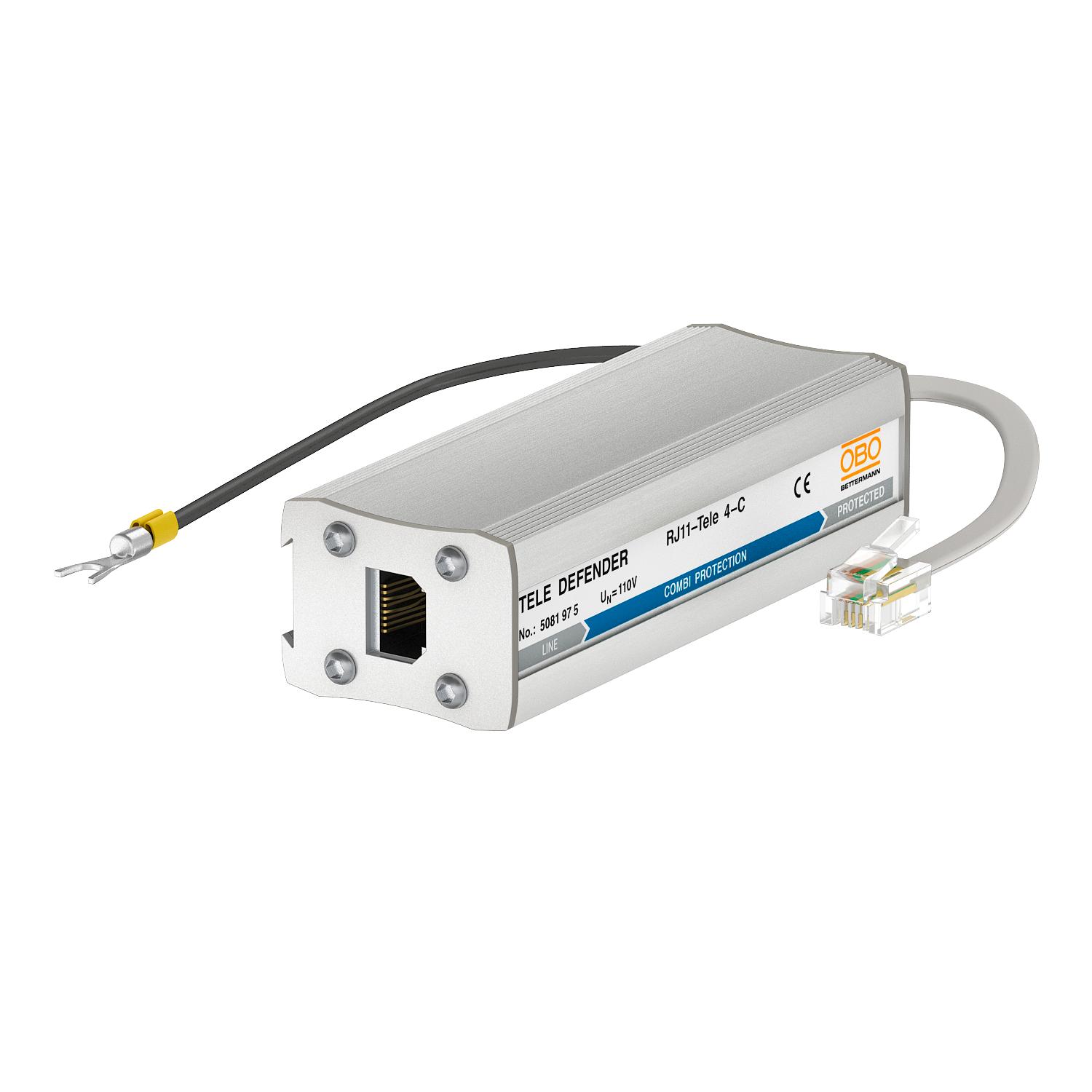

Kombinēta aizsargierīce TELE 4-C ISDN RJ11

Preces Nr. 5081975 | EAN 4012196415656

Preces Nr. / Tips

Polu skaits	4

Izpildījums

Augstākais ilgtermiņa spriegums AC	120 V

Augstākais ilgtermiņa spriegums DC	170 V

Spraudsistēma

Produkta apraksts

Produkta apraksts

Datu kabeļu aizsargierīce analogām telekomunikāciju sistēmām

• Alumīnija korpusā

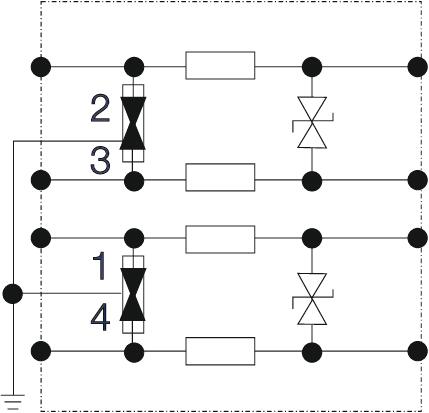

• Ar divpakāpju aizsardzības shēmu
• Vienkārša montāža
• Ar 150 mm pieslēguma vadu un RJ11 vai RJ45 spraudņiem
• Optimizēts joslas platums telekomunikāciju sistēmām
• Montāža ar montāžas sliedi ar piederumiem DLS-BS (5082 38 2)

Lietojums: analogajās telekomunikāciju sistēmās
• Alumīnija korpusā
• Vienkārša montāža uz DIN sliedes vai pie gala ierīces
• Ar 150 mm pieslēguma vadu un RJ411spraudņiem
• Optimizēts joslas platums telekomunikāciju sistēmām

Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla	<300 V
Aizsardzības līmenis dzīsla–zeme	<600 V
Aizsardzības līmenis stieple–zeme ar 1 kV/µs (C3)	<245
Aizsardzības veids	IP40
Augstākais ilgtermiņa spriegums AC	120 V
Augstākais ilgtermiņa spriegums DC	170 V
Ierīces signalizācija	bez
Ievietotā slāpēšana (Insertion loss)	≤3 dB
Impulsu strāvas caurlaidība, stieple-stieple	C1: 1 kV / 0,5 kA (8/20)
Impulsu strāvas caurlaidība, stieple–zeme	C2: 2 kV / 1 kA (8/20)
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-40 °C
Izmērs	170V
Izolācijas pretestība	> 34 MΩ
Izpildījums	Kombinētā aizsardzība, 4 dzīslas
Kapacitāte (dzīsla-dzīsla)	<500 pF

Kapacitāte (dzīsla-zemējums)	<20 pF
Kategorie	1. + 2. +3. tips/D1 + C2 + C1
Kopējā impulsu strāva novadītājā (10/350)	1,5 kA
Kopējā impulsu strāva novadītājā (8/20)	4 kA
LPZ	0→3
Nominālā noslogojuma strāva, AC	0,2 A
Nominālā noslogojuma strāva, DC	0,3 A
Pārbaudes standarts	IEC 61643-21
Pārspriegumaizsardzības ierīces kabeļu vieds	Telekomunikāciju kabeļi
Polu skaits	4
Robežfrekvence	12 MHz
SPD atb.	I + II + III klase/D1 + C2 + C1
Spraudsistēma	RJ11
Virknes pretestība katrai stieplei	8,2 Ω ± 10 %
Zemējums ar:	Pieslēguma vads

Visi tipi

Visi tipi

Tips	Polu skaits	Izpildījums	Augstākais ilgtermiņa spriegums AC	Augstākais ilgtermiņa spriegums DC	Spraudsistēma	Preces Nr.	Daudzums	mazākā pārd. vien.
RJ11-TELE 4-C	4	Kombinētā aizsardzība, 4 dzīslas	120 V	170 V	RJ11	5081975	Gabals	1 Gabals
RJ11-TELE 4-F	4	Augstas jutības aizsardzība, 4 dzīslas	120 V	170 V	RJ11	5081977	Gabals	1 Gabals
RJ45-TELE 4-C	4	Kombinētā aizsardzība, 4 dzīslas	120 V	170 V	RJ45	5081982	Gabals	1 Gabals
RJ45-TELE 4-F	4	Augstas jutības aizsardzība, 4 dzīslas	120 V	170 V	RJ45	5081984	Gabals	1 Gabals
