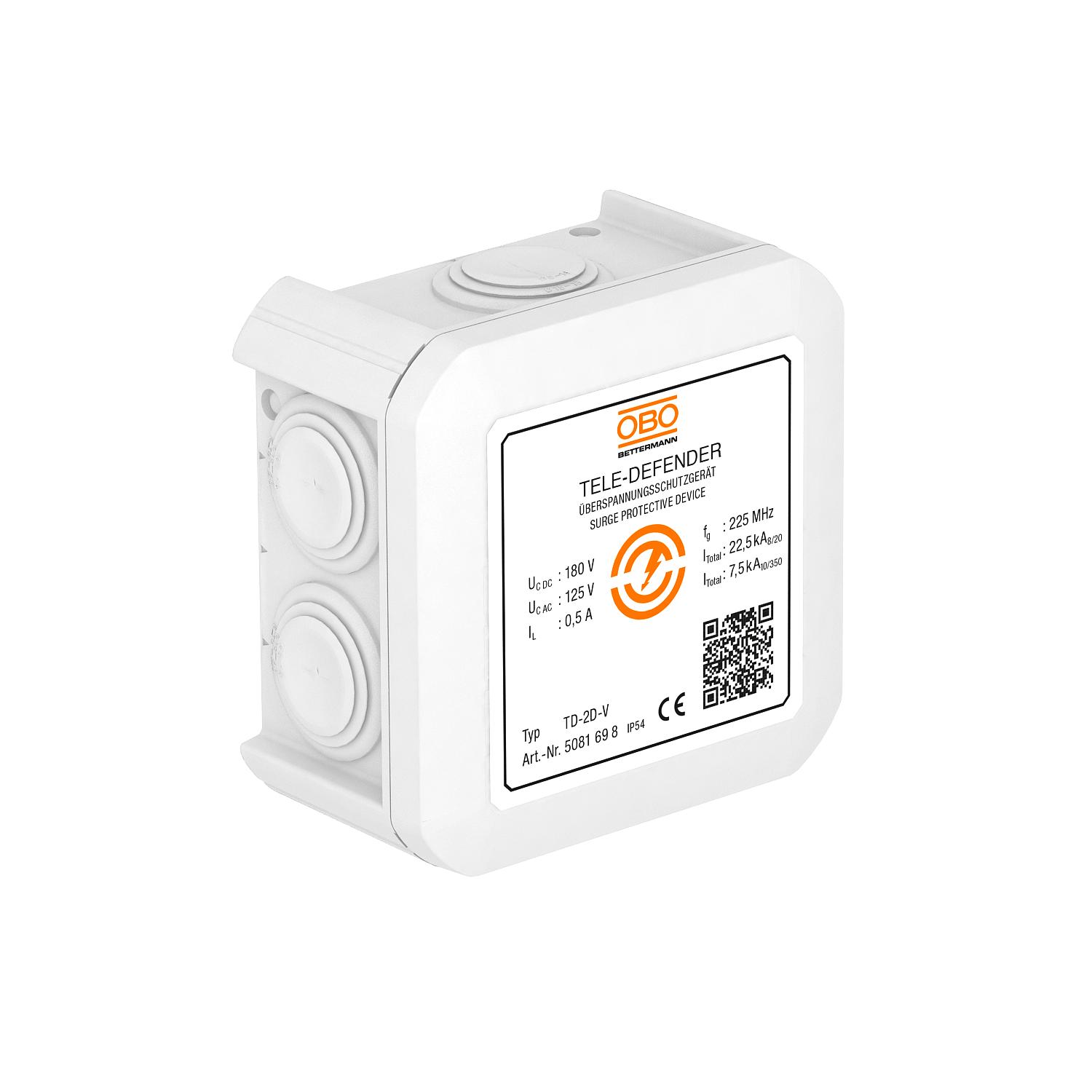

Kombinēta aizsargierīce TD-2D-V VDSL sistēmām
Preces Nr. 5081698 | EAN 4012196427444
- Produkta apraksts
-
Produkta aprakstsDatu kabeļu aizsargierīces telekomunikāciju ierīcēm
• Zems aizsardzības līmenis pie lielas strāvas slodzes
• „Push-In” skavas ātrai instalācijai
• Optimizēts joslas platums drošai datu pārsūtīšanai līdz 225 MHz
• Montāža virs apmetuma
Lietojums: ideāli piemērota visām DSL sistēmām, IP pieslēgumiem, ISDN vai analogajai
telekomunikācijai
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības līmenis dzīsla–dzīsla <350 V Aizsardzības līmenis dzīsla–zeme <600 V Aizsardzības veids IP54 Augstākais ilgtermiņa spriegums AC 125 V Augstākais ilgtermiņa spriegums DC 180 V Ekrāna pieslēgums jā Ekranējums tieši Ierīces signalizācija bez Ievietotā slāpēšana (Insertion loss) ≤3 dB Impulsstrāva 2,5 kA Impulsu strāvas caurlaidība, stieple-stieple C2: 15 kV / 7,5 kA (8/20µs) Impulsu strāvas caurlaidība, stieple–zeme C2: 15 kV / 7,5 kA (8/20µs) Izmantošanas temperatūras diapazons maks. 80 °C Izmantošanas temperatūras diapazons min. -40 °C Izmērs 180V Izolācijas pretestība >10 MΩ Kapacitāte (dzīsla-dzīsla) <10 pF Kapacitāte (dzīsla-zemējums) <20 pF Kategorie 1. + 2. +3. tips/D1 + C2 + C1 Kopējā impulsu strāva novadītājā (10/350) D1: 7,5 kA Kopējā impulsu strāva novadītājā (8/20) 22,5 kA Krāsa balts LPZ 0→3 Materiāls Plastmasa Nominālā noslogojuma strāva, AC 0,35 A Nominālā noslogojuma strāva, DC 0,5 A Novadītāja uzraudzība nē Pārbaudes standarts IEC 61643-21 Pārspriegumaizsardzības ierīces kabeļu vieds Telekomunikāciju kabeļi Pieslēguma diametrs, elastīgs maks. 1 mm² Pieslēguma diametrs, elastīgs min. 0,14 mm² Pieslēguma diametrs, vairākdzīslu maks. 1 mm² Pieslēguma diametrs, vairākdzīslu min. 0,14 mm² Polu skaits 2 Robežfrekvence 225 MHz SPD atb. I + II + III klase/D1 + C2 + C1 Sprādziendroša konstrukcija nē Spraudsistēma Spaile Stacionārā pieslēguma šķērsgriezums maks. 1,5 mm² Stacionārā pieslēguma šķērsgriezums min. 0,08 mm² Tālvadības signālkontakts nē Virknes pretestība katrai stieplei 2,2 Ω ± 5 % - Visi tipi
