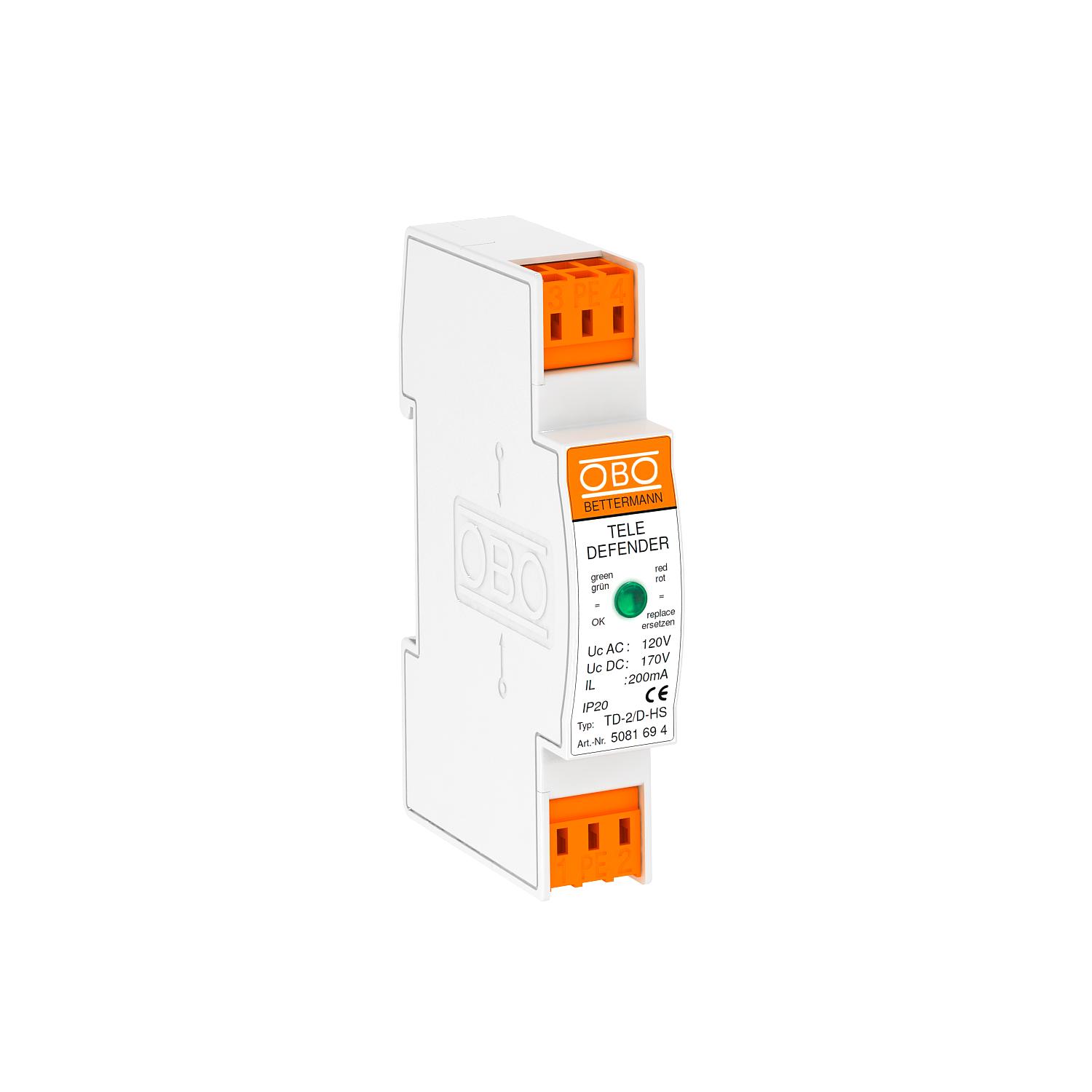

Kombinēta aizsargierīce ISDN un DSL sistēmām

Preces Nr. 5081694 | EAN 4012196087723

Preces Nr. / Tips	5081694 / TD-2/D-HS

Polu skaits	2

Augstākais ilgtermiņa spriegums AC	120 V

Augstākais ilgtermiņa spriegums DC	170 V

Spraudsistēma	Spaile

Produkta apraksts

Produkta apraksts

Datu kabeļu aizsargierīces telekomunikāciju ierīcēm

• Zems aizsardzības līmenis pie lielas strāvas slodzes
• Spraudsavienojumi vai spailes bez skrūvēm
• Optimizēts joslas platums drošai datu pārsūtīšanai
• Ātra montāža uz montāžas sliedes telefona vadam
• Optiskā funkcijas indikācija

Lietojums: DSL sistēmas, ISDN vai analogās telekomunikācijas

Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla	<300 V
Aizsardzības līmenis dzīsla–zeme	<650 V
Aizsardzības veids	IP20
Augstākais ilgtermiņa spriegums AC	120 V
Augstākais ilgtermiņa spriegums DC	170 V
Ekrāna pieslēgums	nē
Ekranējums	tieši
Ierīces signalizācija	optisks
Ievietotā slāpēšana (Insertion loss)	≤3 dB
Impulsstrāva	2,5 kA
Impulsu strāvas caurlaidība, stieple-stieple	C2: 18 kV / 9 kA (8/20µs)
Impulsu strāvas caurlaidība, stieple–zeme	C2: 18 kV / 9 kA (8/20µs)
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-40 °C
Izmērs	170V
Izolācijas pretestība	>1 MΩ
Kapacitāte (dzīsla-dzīsla)	<50 pF
Kapacitāte (dzīsla-zemējums)	<50 pF
Kategorie	1. + 2. +3. tips/D1 + C2 + C1
Kopējā impulsu strāva novadītājā (10/350)	D1: 5 kA
Kopējā impulsu strāva novadītājā (8/20)	10 kA
Krāsa	balts

LPZ	0→3
Materiāls	Plastmasa
Nominālā noslogojuma strāva, AC	0,14 A
Nominālā noslogojuma strāva, DC	0,2 A
Novadītāja uzraudzība	nē
Pārbaudes standarts	IEC 61643-21
Pārspriegumaizsardzības ierīces kabeļu vieds	Telekomunikāciju kabeļi
Pieslēguma diametrs, elastīgs maks.	2,5 mm²
Pieslēguma diametrs, elastīgs min.	0,14 mm²
Pieslēguma diametrs, vairākdzīslu maks.	2,5 mm²
Pieslēguma diametrs, vairākdzīslu min.	0,14 mm²
Polu skaits	2
Robežfrekvence	75 MHz
Sadales vienība TE (17,5 mm)	1
SPD atb.	I + II + III klase/D1 + C2 + C1
Sprādziendroša konstrukcija	nē
Spraudsistēma	Spaile
Stacionārā pieslēguma šķērsgriezums maks.	2,5 mm²
Stacionārā pieslēguma šķērsgriezums min.	0,14 mm²
Tālvadības signālkontakts	nē
Virknes pretestība katrai stieplei	9 Ω ± 10 %
Zemējums ar:	Pieslēguma vads
