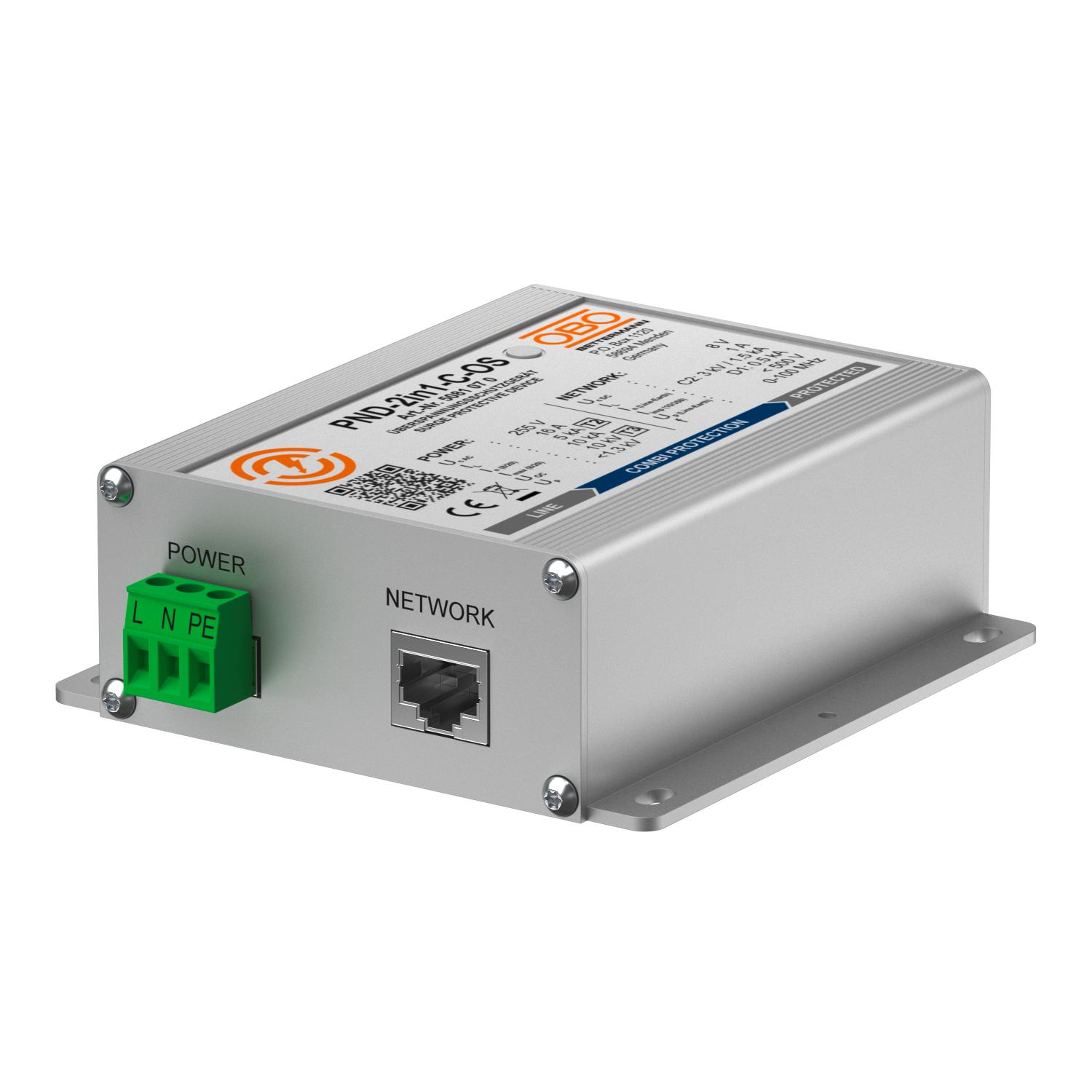

Kombinētā aizsargierīce divas vienā, paredzēta CCTV kameru sistēmām

Preces Nr. 5081070 | EAN 4012196676965

5081070 / PND-2in1-C-OS
8 V
RJ45 8(8)
Produkta apraksts
Produkta apraksts
Kombinētā aizsargierīce uz IP bāzes veidotām TV/kameru sistēmām

• enerģijas un datu saskarnes aizsardzība, izmantojot tikai vienu ierīci
• alumīnija korpusā
• vienkārša montāža ar adaptera spraudņa palīdzību

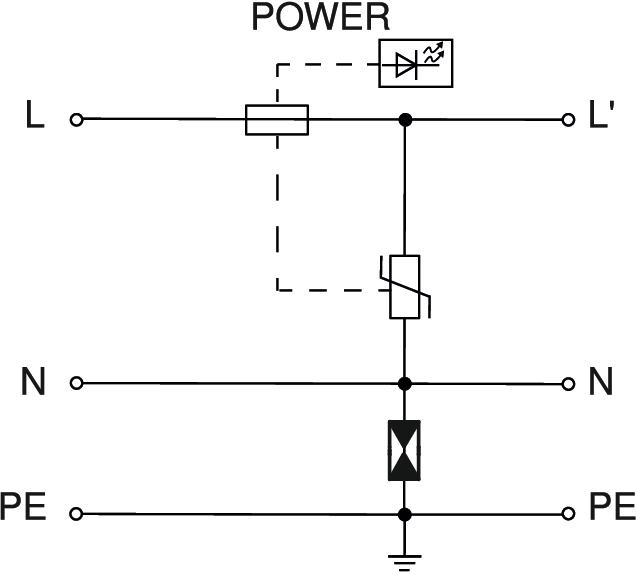

• divpakāpju aizsardzības shēma
• 3 polu pieslēgums enerģijas saskarnei
• RJ45 pieslēgums datu saskarnei
• ar LED darbības indikatoru (OS)
• komplektā U profila sliežu stiprinājumu komplekts

Pielietojums: CCTV, videosignālu aizsardzība; (IP) kameras vai TV iekārtas


  • 5 gadu garantija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • Pāreja no LPZ 0 līdz 2
  • 5. kategorijas vītais pāris
  • TV pielietojumi
  • Installation electrotechnical expertise
Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla <40 V
Aizsardzības līmenis dzīsla–zeme <450 V
Aizsardzības veids IP20
Augstākais ilgtermiņa spriegums AC 5,65 V
Augstākais ilgtermiņa spriegums DC 8 V
Augstākais pastāvīgais spriegums (L-N) 255 V
Augstums 37,1 mm
Drošības līmenis <1,3 kV
Ekrāna pieslēgums
Ekranējums tieši
Garums 122,5 mm
Impulsu strāvas caurlaidība, stieple-stieple C1: 0,3 kV / 0,15 kA (8/20µs)
Impulsu strāvas caurlaidība, stieple–zeme C2: 3 kV / 1,5 kA (8/20µs)
Izmantošanas temperatūras diapazons maks. 80 °C
Izmantošanas temperatūras diapazons min. -20 °C
Izmērs 230V
Kategorie 1. + 2. +3. tips/D1 + C2 + C1
LPZ 1→3
Maksimālā impulsu strāva novadītājā (8/20 μs) 10 kA
Nominālā noplūdes strāva (8/20 µs) 5 kA
Nominālā noslogojuma strāva 16 A
Pārbaudes standarts IEC 61643-21
Platums 100 mm
Robežfrekvence 100 MHz
SPD atb. I + II + III klase/D1 + C2 + C1
SPD atb. EN 61643-11 Tips 2+3
SPD atb. IEC 61643-1 II+III klase
Spraudsistēma RJ45 8(8)
Zemējums ar: Pieslēguma vads / U profila sliede
Visi tipi

Visi tipi

Tips Augstākais ilgtermiņa spriegums DC Spraudsistēma Preces Nr. Daudzums mazākā pārd. vien.
PND-2in1-C-OS 8 V RJ45 8(8) 5081070
1 Gabals
