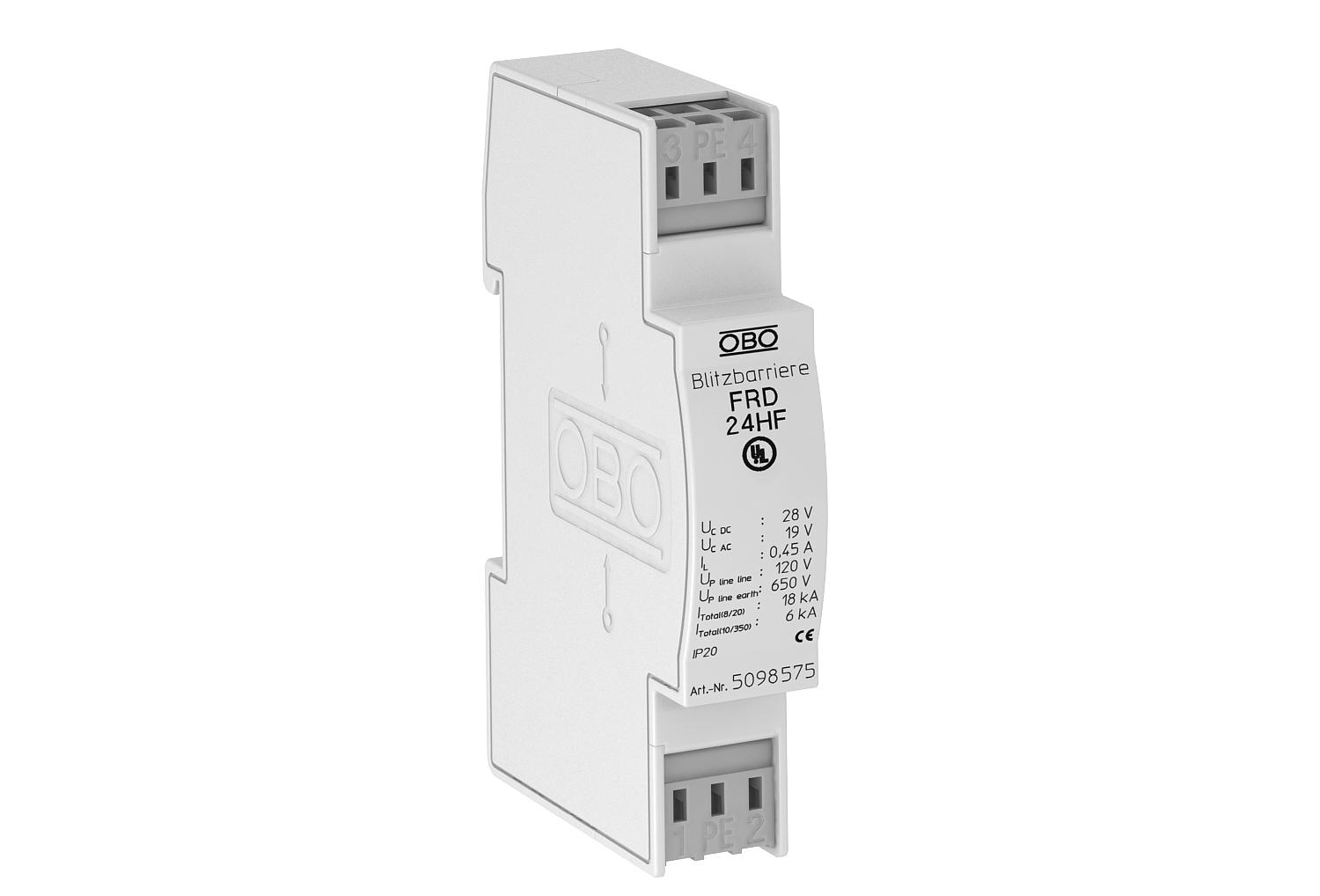

Kombinēta aizsardzība dubultdzīslu sistēmām ar HF lietojumiem 24 V
Preces Nr. 5098575 | EAN 4012195578352
- Produkta apraksts
-
Produkta aprakstsPārsprieguma aizsargierīce lietošanai ar mērīšanas, vadības un regulēšanas tehniku
• Pamata aizsardzība, vidējas jutības un augstas jutības aizsardzība
• Divpakāpju aizsardzības ķēde ar augstu zibensizlādes strāvas novades spēju
• Augsta pārraides frekvence, līdz 100 MHz
• Universāli piemērota visām kopņu sistēmām (piem., Profibus)
• Ar vienkārši montējamām pieslēguma spailēm bez skrūvēm

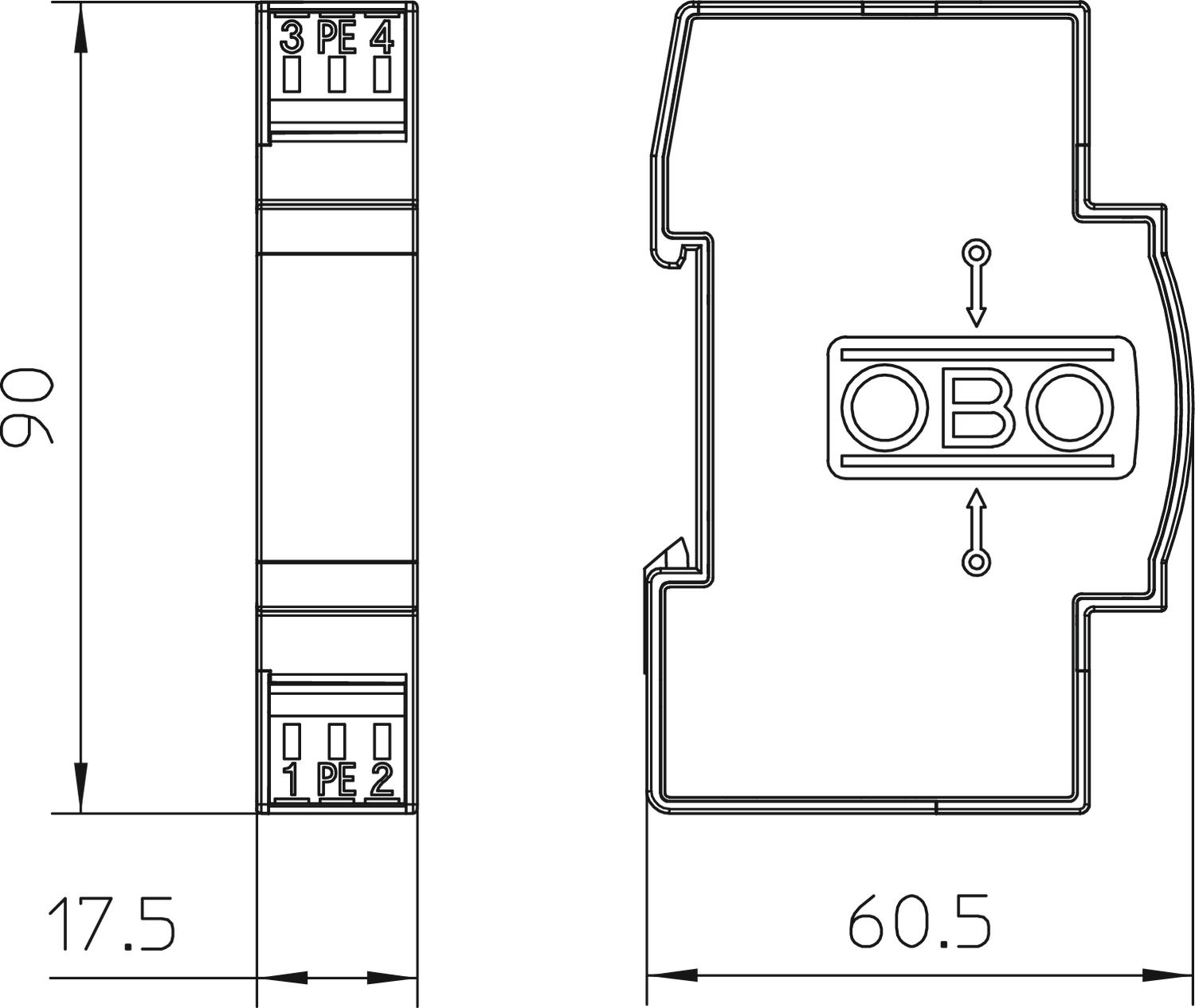

• Ar kompaktu 17,5 mm režģa izmēru
Lietojums: universāli lietojama uz 35 mm U veida profila sliedes tirdzniecībā pieejamu sadalītāju korpusā.
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības līmenis dzīsla–dzīsla <120 V Aizsardzības līmenis dzīsla–zeme <650 V Aizsardzības veids IP20 Atļaujas UL Augstākais ilgtermiņa spriegums AC 19 V Augstākais ilgtermiņa spriegums DC 28 V Ekrāna pieslēgums nē Ievietotā slāpēšana (Insertion loss) ≤3 dB Impulsstrāva 3 kA Impulsu strāvas caurlaidība, stieple-stieple C2: 18 kV / 9 kA (8/20µs) Impulsu strāvas caurlaidība, stieple–zeme C2: 18 kV / 9 kA (8/20µs) Izmantošanas temperatūras diapazons maks. 80 °C Izmantošanas temperatūras diapazons min. -40 °C Izmērs 24V AC Izolācijas pretestība >100 MΩ Kapacitāte (dzīsla-dzīsla) <40 pF Kapacitāte (dzīsla-zemējums) <40 pF Kategorie 1. + 2. +3. tips/D1 + C2 + C1 Kopējā impulsu strāva novadītājā (10/350) D1: 6 kA Kopējā impulsu strāva novadītājā (8/20) 18 kA LPZ 0→3 Nominālā noplūdes strāva (8/20 µs) 9 kA Nominālā noslogojuma strāva, AC 0,32 A Nominālā noslogojuma strāva, DC 0,45 A Nominālais spriegums 24 V Novadītāja uzraudzība nē Pārbaudes standarts IEC 61643-21 Pieslēguma diametrs, elastīgs maks. 2,5 mm² Pieslēguma diametrs, elastīgs min. 0,14 mm² Pieslēguma diametrs, vairākdzīslu maks. 2,5 mm² Pieslēguma diametrs, vairākdzīslu min. 0,14 mm² Polu skaits 2 Robežfrekvence 100 MHz Sadales vienība TE (17,5 mm) 1 SPD atb. I + II + III klase/D1 + C2 + C1 Sprādziendroša konstrukcija nē Spraudsistēma Spaile Stacionārā pieslēguma šķērsgriezums maks. 2,5 mm² Stacionārā pieslēguma šķērsgriezums min. 0,14 mm² Tālvadības signālkontakts nē Virknes pretestība katrai stieplei 2,2 Ω ± 10 % Zemējums ar: Spaile - Visi tipi
