Koaksiāla aizsargierīce S-UHF- pieslēgumam: spraudnis/ligzda 1 | 130 | 185 | UHF

Koaksiāla aizsargierīce S-UHF- pieslēgumam: spraudnis/ligzda

Preces Nr. 5093023 | EAN 4012195390732

Preces Nr. / Tips

Polu skaits	1

Augstākais ilgtermiņa spriegums AC	130 V

Augstākais ilgtermiņa spriegums DC	185 V

Spraudsistēma	UHF

Produkta apraksts

Produkta apraksts

Koaksiālās datu kabeļu aizsargierīces

• Pamataizsardzība
• Augsta pieļaujamā impulsstrāvas slodze 2 x 2,5 kA (10/350µs)
• Vienkārša montāža (adapteris), m = spraudnis, w = ligzda
• Dažādas spraudņu kombinācijas
• Ar UHF konektoru
• Optimāla datu pārsūtīšana

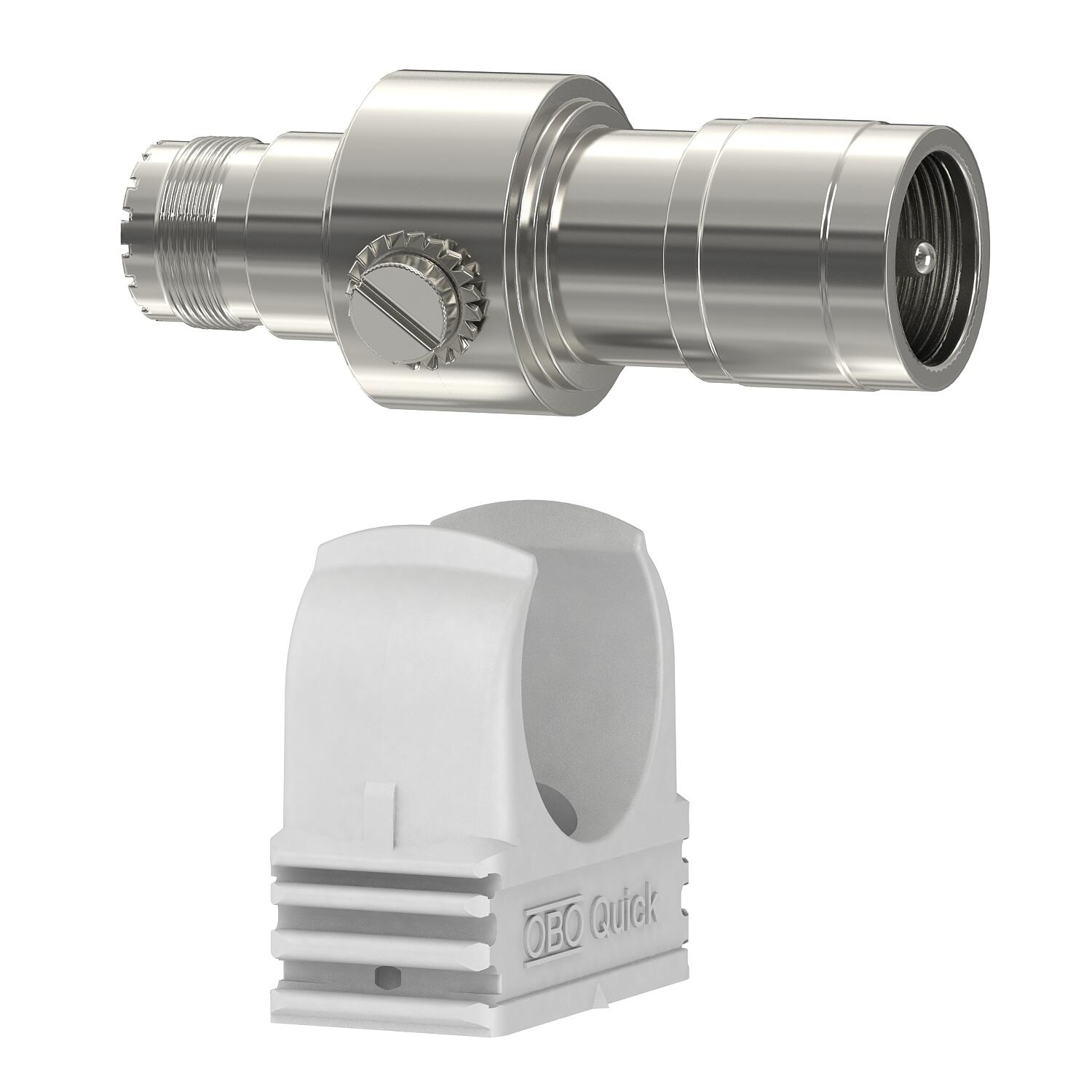

• Piegādes komplektā ietilpst OBO Quick apskava M25 vienkāršotai montāžai

Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla	<800 V
Aizsardzības līmenis dzīsla–zeme	<800 V
Aizsardzības veids	IP40
Augstākais ilgtermiņa spriegums AC	130 V
Augstākais ilgtermiņa spriegums DC	185 V
Drošības līmenis	<800 V
Ekrāna pieslēgums	jā
Ekranējums	tieši
Ierīces signalizācija	nav
Ievietotā slāpēšana (Insertion loss)	≤0,2 dB
Impulsstrāva	2,5 kA
Impulsu strāvas caurlaidība, stieple-stieple	C2: 10 kV / 5 kA (8/20µs)
Impulsu strāvas caurlaidība, stieple–zeme	C2: 10 kV / 5 kA (8/20µs)
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-40 °C
Izmērs	130V
Izolācijas pretestība	>1 GΩ
Kapacitāte (dzīsla-dzīsla)	<10 pF

Kapacitāte (dzīsla-zemējums)	<20 pF
Kategorie	1. + 2. tips/D1 + C2
Kopējā impulsu strāva novadītājā (10/350)	5 kA
Kopējā impulsu strāva novadītājā (8/20)	10 kA
LPZ	0→2
Nominālā noslogojuma strāva, AC	7 A
Nominālā noslogojuma strāva, DC	10 A
Novadītāja uzraudzība	nē
Pārbaudes standarts	IEC 61643-21
Pārspriegumaizsardzības ierīces kabeļu vieds	Datu kabelis COAX
Polu skaits	1
Refleksijas zudumi	≥14 dB
Robežfrekvence	1300 MHz
SPD atb.	I + II klase/D1 + C2
Sprādziendroša konstrukcija	nē
Spraudsistēma	UHF
Tālvadības signālkontakts	nē
Viļņu pretestība	50 Ω
