Koaksiāla aizsargierīce, paredzēta SAT un kabeļu Multiswitch 5 | 130 | 185 | F

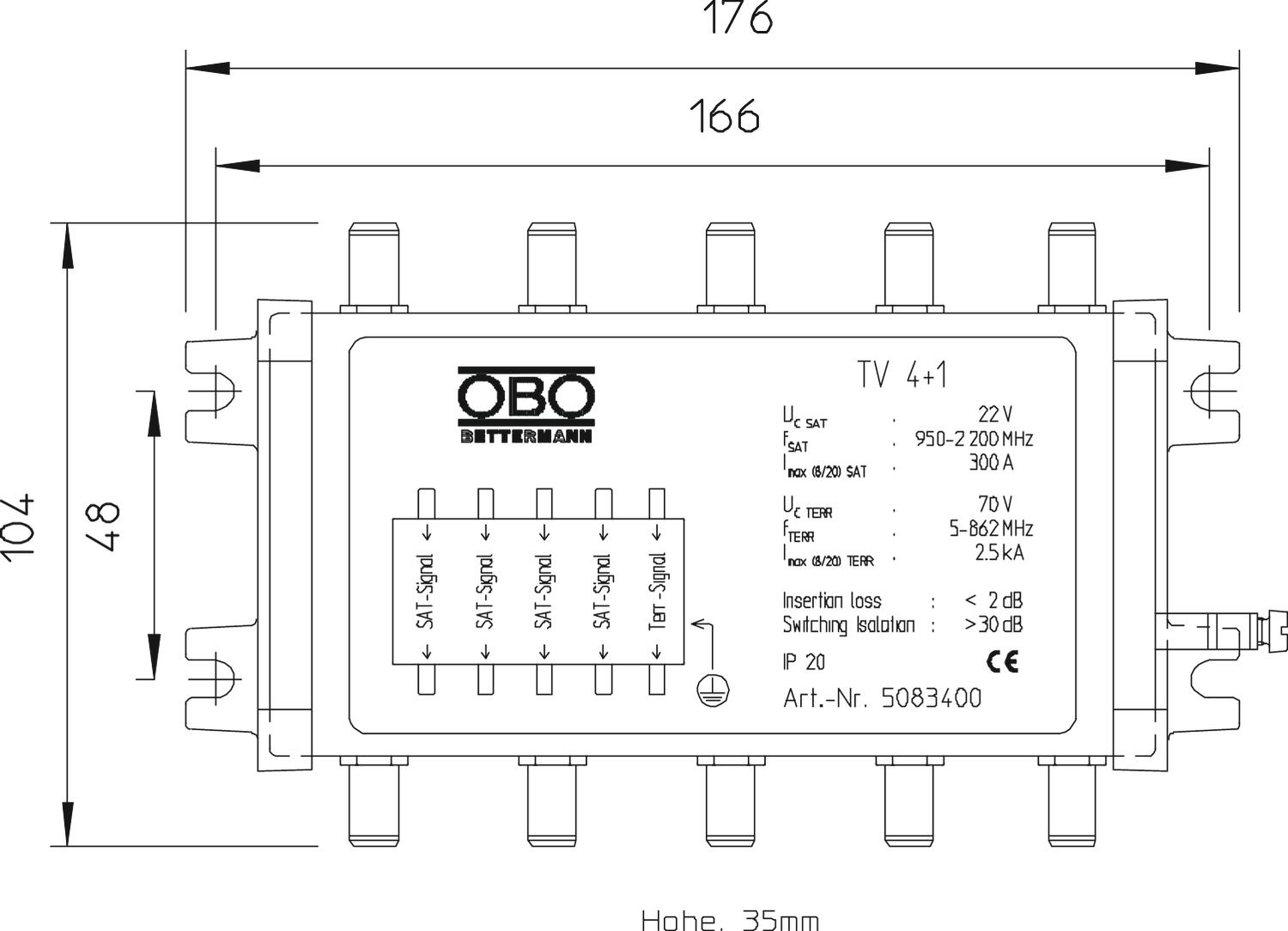

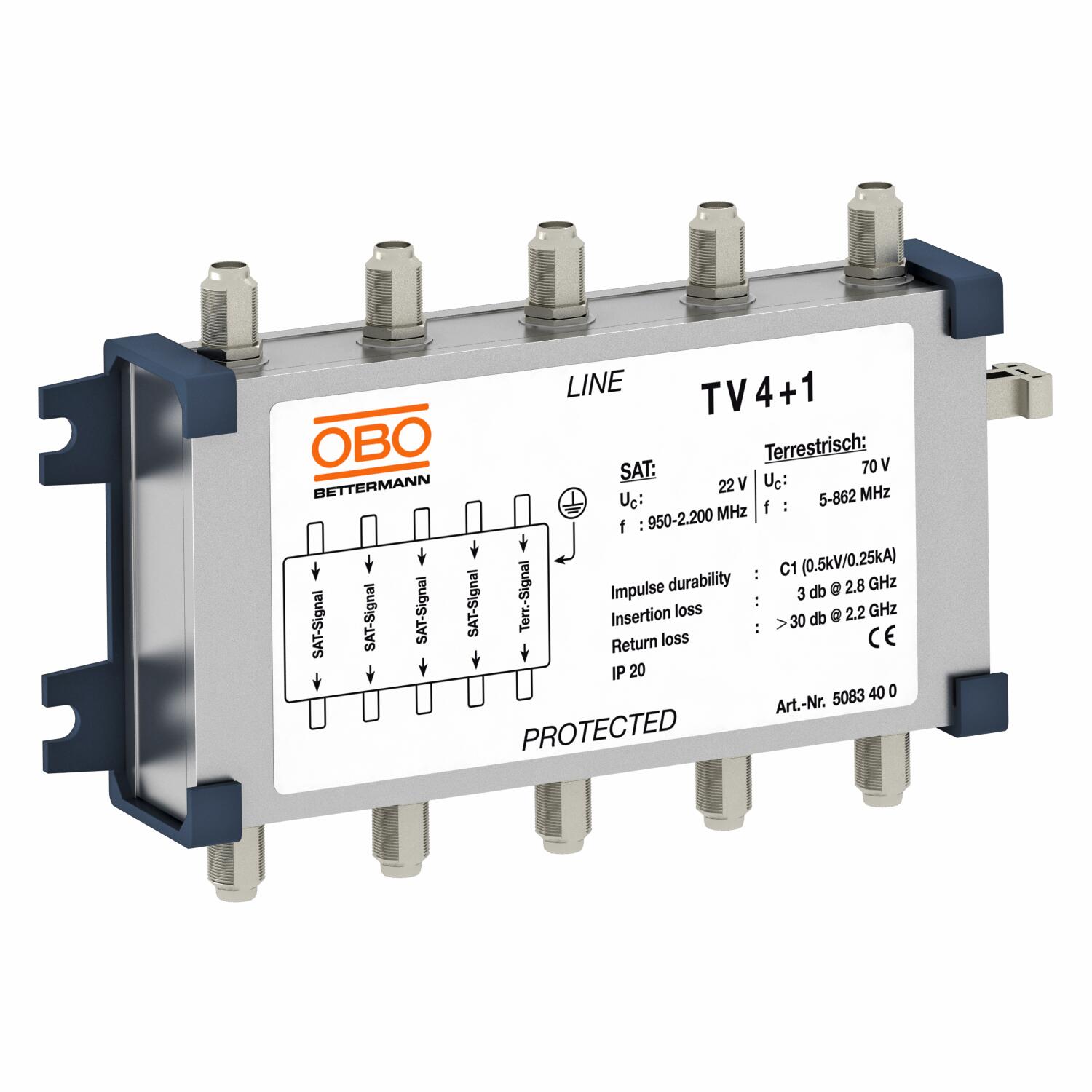

Koaksiāla aizsargierīce, paredzēta SAT un kabeļu Multiswitch

Preces Nr. 5083400 | EAN 4012195022978

Preces Nr. / Tips	5083400 / TV 4+1

Polu skaits	5

Augstākais ilgtermiņa spriegums AC	130 V

Augstākais ilgtermiņa spriegums DC	185 V

Spraudsistēma	F

Produkta apraksts

Produkta apraksts

Koaksiālā datu kabeļu aizsargierīce TV uztveršanas iekārtām

• Aizsargā līdz pat četriem SAT kabeļiem
• Aizsargā virszemes vadu, piem., DVB-T.
• Vienkārša montāža ar skrūvēm un fiksatoriem
• Ar F konektoru
• Optimāla datu pārsūtīšana 75Ohm tehnikā.

Lietojums: TV un SAT iekārtu, multikomutatoru, uztvērēju un DVB-T uztvērēju aizsardzība

Tehniskie dati

Tehniskie dati

Aizsardzības līmenis dzīsla–dzīsla	<800 V
Aizsardzības līmenis dzīsla–zeme	<800 V
Aizsardzības līmenis \| SAT ieejas pie In	<45 V
Aizsardzības līmenis \| Virszemes ieeja pie In	<500 V
Aizsardzības veids	IP10
Atbildes laiks	<1 ns
Augstākais ilgtermiņa spriegums AC	130 V
Augstākais ilgtermiņa spriegums DC	185 V
Augstākais ilgtermiņa spriegums Uc \| SAT ieejas	22 V
Augstākais ilgtermiņa spriegums Uc \| Virszemes ieeja	70 V
Drošības līmenis	<800 V
Ekrāna pieslēgums	jā
Ekranējums	tieši
Ierīces signalizācija	nav
Ievietotā slāpēšana (Insertion loss)	≤3 dB
Impulsstrāva	2,5 kA
Impulsstrāva \| Virszemes ieeja	1
Impulsu strāvas caurlaidība, stieple-stieple	C2: 10 kV / 5 kA (8/20µs)
Impulsu strāvas caurlaidība, stieple–zeme	C2: 10 kV / 5 kA (8/20µs)
Izmantošanas temperatūras diapazons maks.	80 °C
Izmantošanas temperatūras diapazons min.	-40 °C
Izmērs	70V
Izolācijas pretestība	>1 GΩ

Izpildījums	Pārsprieguma aizsardzība
Kapacitāte (dzīsla-dzīsla)	<500 pF
Kapacitāte (dzīsla-zemējums)	<500 pF
Kategorie	2. + 3. tips/C2 + C1
Kopējā impulsu strāva novadītājā (10/350)	5 kA
Kopējā impulsu strāva novadītājā (8/20)	0,5 kA
LPZ	1→3
Nominālā noplūdes strāva \| SAT ieejas	300 A
Nominālā noslogojuma strāva, AC	1,4 A
Nominālā noslogojuma strāva, DC	2 A
Novadītāja uzraudzība	nē
Pārbaudes standarts	IEC 61643-21
Pārspriegumaizsardzības ierīces kabeļu vieds	Datu kabelis COAX
Polu skaits	5
Refleksijas zudumi	>30 dB
Robežfrekvence	2800 MHz
SPD atb.	II + III klase/C2 + C1
Sprādziendroša konstrukcija	nē
Spraudsistēma	F
Tālvadības signālkontakts	nē
Viļņu pretestība	75 Ω
Zemējums ar:	Pieslēguma vads
