Kanāla posms, nosedzošs, augstums 60-110 mm 2400 | 200 | 60 | 110 | 3

Kanāla posms, nosedzošs, augstums 60-110 mm

Preces Nr. 7424420 | EAN 4012195244196

Preces Nr. / Tips

Garums	2400 mm

Platums

Kanāla augstums min.	60 mm

Kanāla augstums maks.	110 mm

Vāķi	3

Produkta apraksts

Produkta apraksts

Montāžai gatavs kanāla posms ar 3 noslēgvākiem vadu ievilkšanai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem) un kanāla vāka. Grīdā montējama rene ar stiprinājuma mēlītēm starpliku pašfiksējošai montāžai. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma leņķi, 6 betona enkuri un vāka savienojuma blīvējumi (3 gab. kanāliem ar nominālo platumu 200 un 300) vai augstumā regulējami vāka savienojuma balsti: 3 gab. kanāliem ar nominālo platumu 400 un 6 gab. kanāliem ar nominālo platumu 500 un 600. Piegādājot kanāla vāki ir pieskrūvēti.

Tehniskie dati

Tehniskie dati

Ar atveri pieslēgumam	nē
Ar pārlaidumu	jā
Ar potenciālu izlīdzināšanu	nē
Ar starpsienu	nē
Atdalāms	nē
Augšējā daļa, noņemama	jā

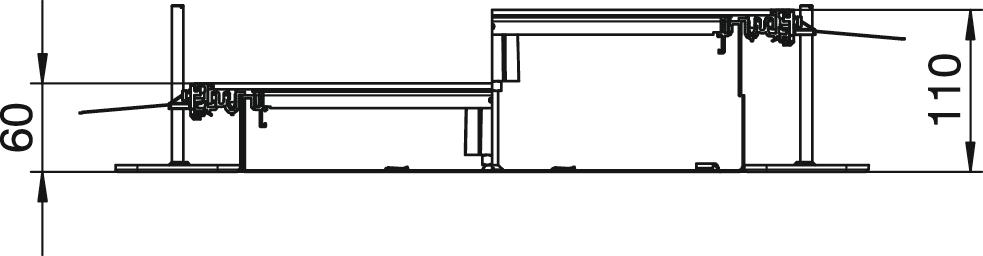

Augstuma regulēšanas diapazons maks.	110 mm
Augstuma regulēšanas diapazons min.	60 mm
Derīgais šķērsgriezums	5200 mm²
Garums	2400 mm
Grīdas plāksne	jā
Iespējams iemontēt blīvi	jā
Iespraužamo starpsienu skaits	1
Izmērs	2400x200x60
Kanāla augstums maks.	110 mm

Kanāla augstums min.	60 mm
Materiāls	Tērauds
Minimālais grīdas pamatnes augstums	60
Montāžas atvere	bez
Montāžas atvere virsgrīdas tvertnei	nē
Montāžas atveres pārsegums	nē
Paredzēto iebūvējamo vienību skaits	3
Piemērots kompensācijas šuvei	nē
Platums	200 mm
Sekciju skaits	2 St.
Starpsienas stiprinājums	nofiksēt
Vāka materiāla biezums	4
Vāka nostiprināšana ar ātru fiksāciju	nē
Vāķi	3
Virsma	cinkots

Visi tipi

Visi tipi

Tips	Garums	Platums	Kanāla augstums min.	Kanāla augstums maks.	Vāķi	Preces Nr.	Daudzums	mazākā pārd. vien.
OKA-W2006050	2400 mm	200 mm	60 mm	110 mm	3	7424420	m	2,4 m

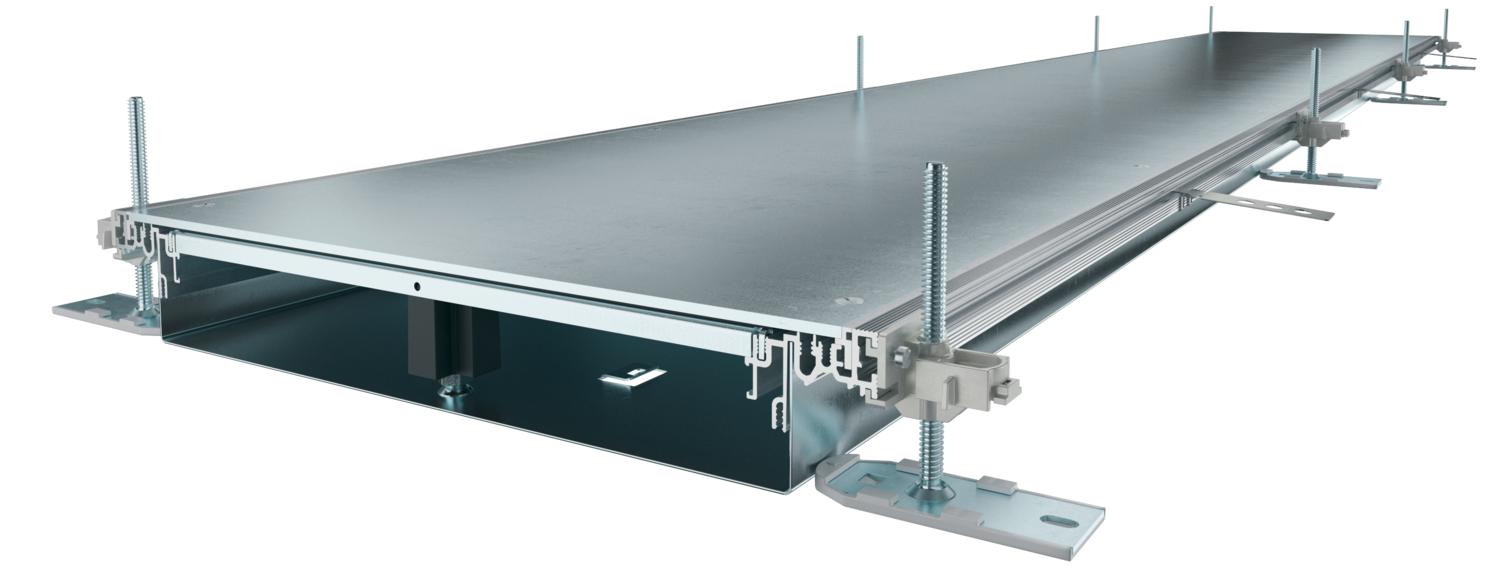

OKA-W3006050	2400 mm	300 mm	60 mm	110 mm	3	7424422	m	2,4 m

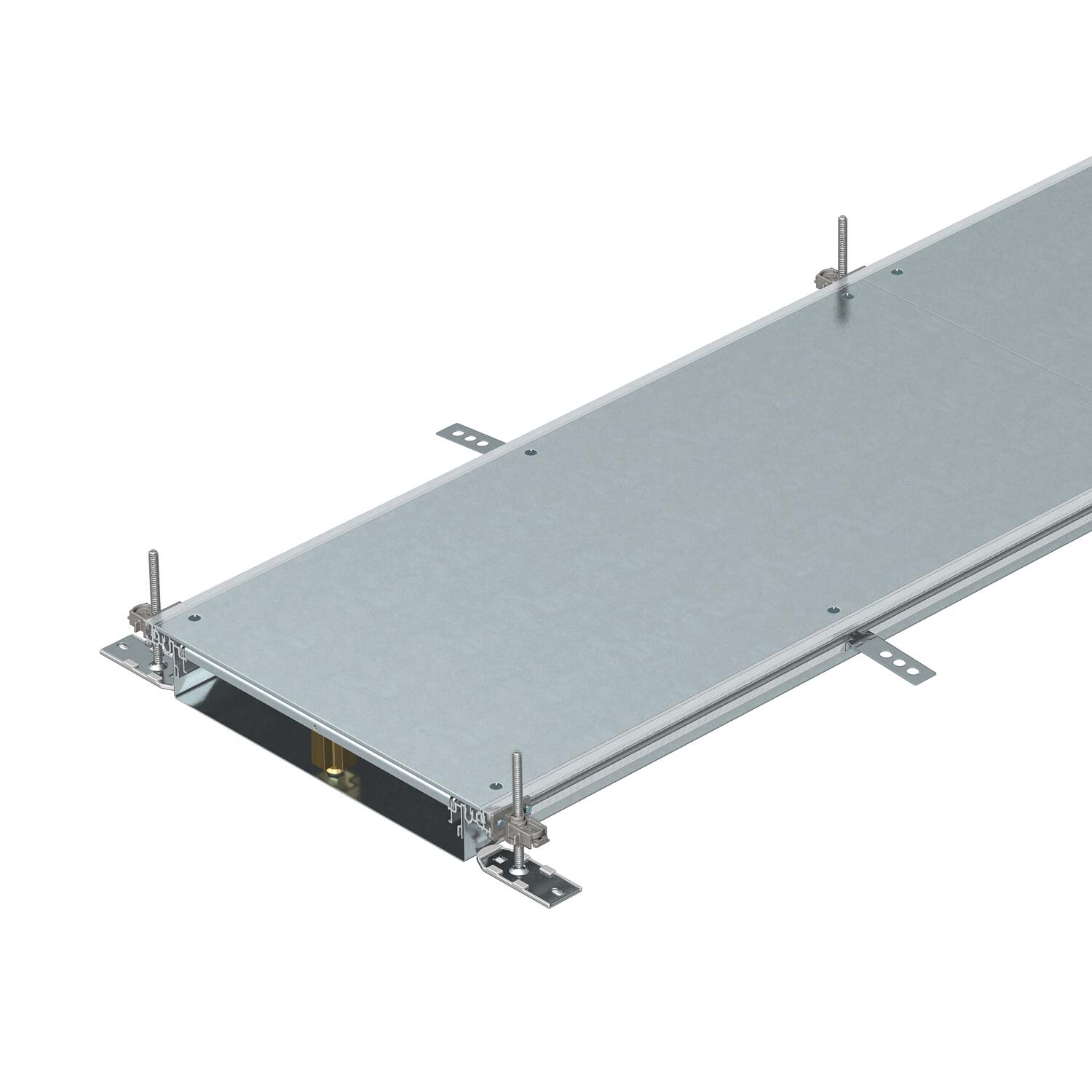

OKA-W4006050	2400 mm	400 mm	60 mm	110 mm	3	7424424	m	2,4 m
OKA-W5006050	2400 mm	500 mm	60 mm	110 mm	3	7424426	m	2,4 m
OKA-W6006050	2400 mm	600 mm	60 mm	110 mm	3	7424428	m	2,4 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

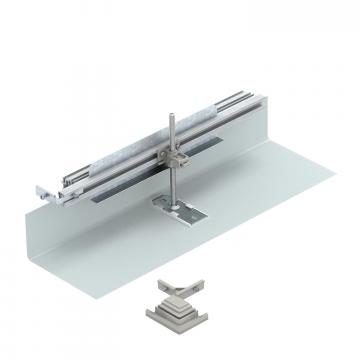

Komplekts leņķa atzarojuma pa kreisi izveidošanai, augstums 40-150 mm	OKA-G20040150FBL	7423950	Gabals	1 Gabals

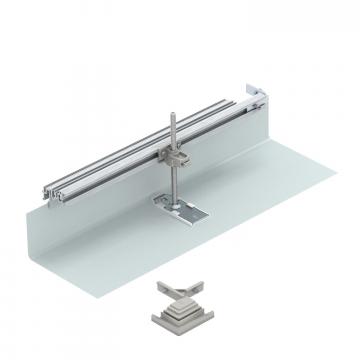

Komplekts leņķa atzarojuma pa labi izveidošanai, augstums 40-150 mm	OKA-G20040150FBR	7423970	Gabals	1 Gabals
Kanāla gala elements, augstums 40-150 mm	OKA-G20040150ES	7424280	Gabals	1 Gabals
Komplekts kanāla T veida atzarojuma un krusta izveidošanai	OKA FB2 TX	7424821	Gabals	1 Gabals

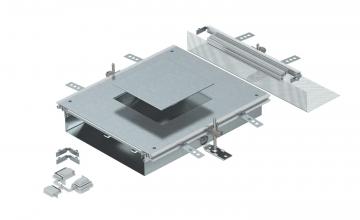

Papildu montāžas vienība, paredzēta GES4, augstums 60-110 mm	OKA-W A 6050 4	7424900	Gabals	1 Gabals

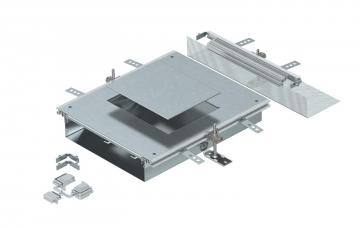

Papildu montāžas vienība, paredzēta GES6, augstums 60-110 mm	OKA-W A 6050 6	7424902	Gabals	1 Gabals

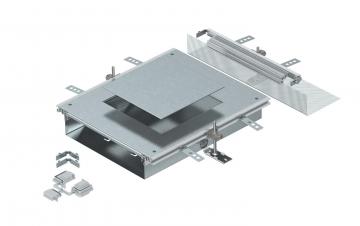

Papildu montāžas vienība, paredzēta GES9, augstums 60-110 mm	OKA-W A 6050 9	7424904	Gabals	1 Gabals
Aizsargvada pieslēguma leņķis	8AWR	6288704	Gabals	10 Gabals
