Kanāla posms, nosedzošs, augstums 40-70 mm 2400 | 500 | 40 | 70 | 3
morepic-1 morepic-2

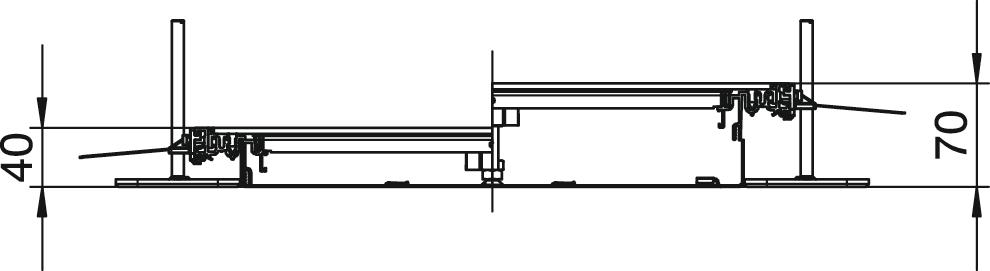

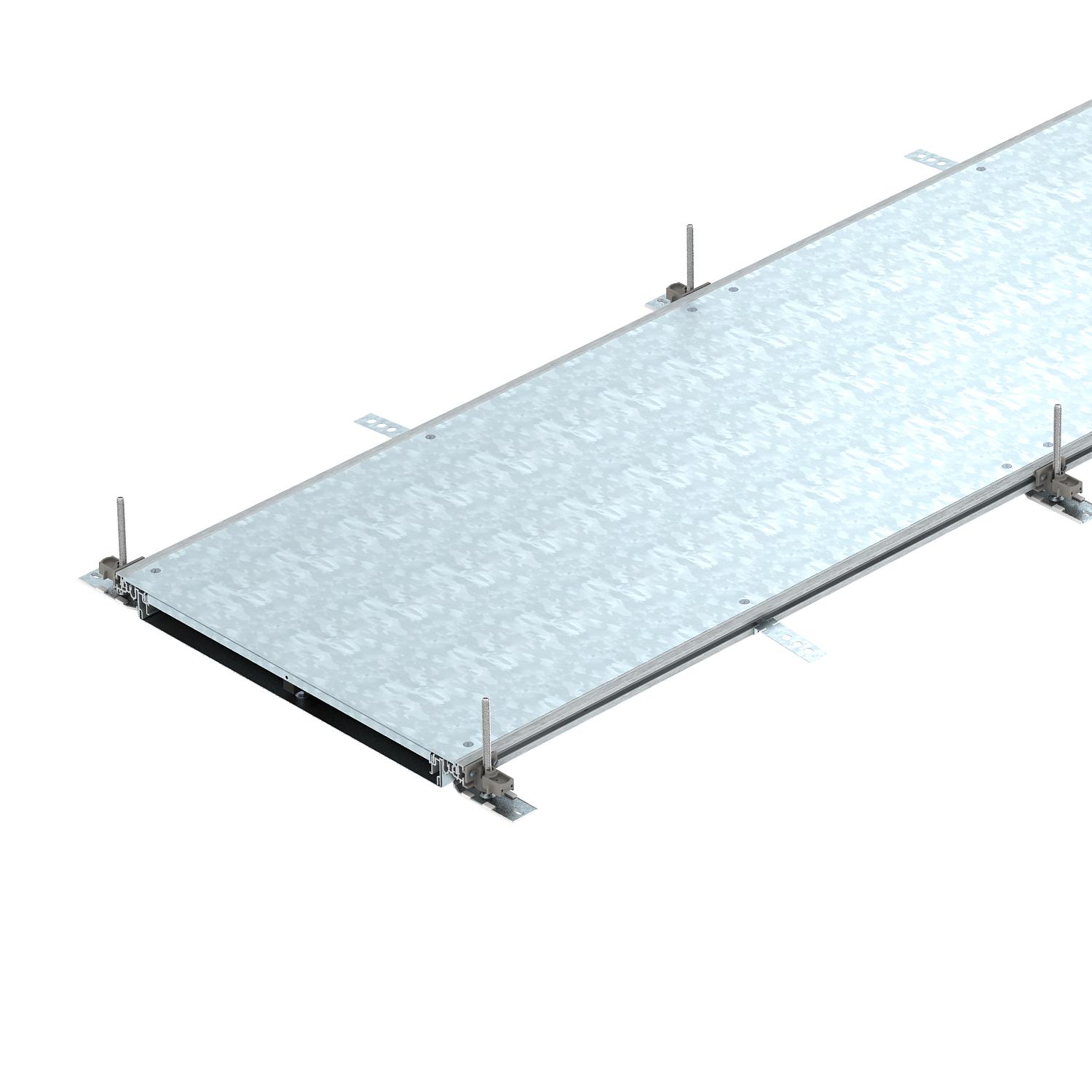

Kanāla posms, nosedzošs, augstums 40-70 mm

Preces Nr. 7424406 | EAN 4012195244172

2400 mm
40 mm
70 mm
3
Produkta apraksts
Produkta apraksts
Montāžai gatavs kanāla posms ar 3 noslēgvākiem vadu ievilkšanai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem) un kanāla vāka. Grīdā montējama rene ar stiprinājuma mēlītēm starpliku pašfiksējošai montāžai. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma leņķi, 6 betona enkuri un vāka savienojuma blīvējumi (3 gab. kanāliem ar nominālo platumu 200 un 300) vai augstumā regulējami vāka savienojuma balsti: 3 gab. kanāliem ar nominālo platumu 400 un 6 gab. kanāliem ar nominālo platumu 500 un 600. Piegādājot kanāla vāki ir pieskrūvēti.
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
Tehniskie dati

Tehniskie dati

Ar atveri pieslēgumam nē
Ar pārlaidumu jā
Ar potenciālu izlīdzināšanu nē
Ar starpsienu nē
Atdalāms nē
Augšējā daļa, noņemama jā
Augstuma regulēšanas diapazons maks. 70 mm
Augstuma regulēšanas diapazons min. 40 mm
Derīgais šķērsgriezums 8500 mm²
Garums 2400 mm
Grīdas plāksne jā
Iespējams iemontēt blīvi jā
Iespraužamo starpsienu skaits 2
Izmērs 2400x500x40
Kanāla augstums maks. 70 mm
Kanāla augstums min. 40 mm
Materiāls Tērauds
Minimālais grīdas pamatnes augstums 40
Montāžas atvere bez
Montāžas atvere virsgrīdas tvertnei nē
Montāžas atveres pārsegums nē
Paredzēto iebūvējamo vienību skaits 3
Piemērots kompensācijas šuvei nē
Platums 500 mm
Sekciju skaits 3 St.
Starpsienas stiprinājums nofiksēt
Vāka materiāla biezums 4
Vāka nostiprināšana ar ātru fiksāciju nē
Vāķi 3
Virsma cinkots
Visi tipi

Visi tipi

Tips Garums Platums Kanāla augstums min. Kanāla augstums maks. Vāķi Preces Nr. Daudzums mazākā pārd. vien.
OKA-W2004030 2400 mm 200 mm 40 mm 70 mm 3 7424400
2,4 m
OKA-W3004030 2400 mm 300 mm 40 mm 70 mm 3 7424402
2,4 m
OKA-W4004030 2400 mm 400 mm 40 mm 70 mm 3 7424404
2,4 m
OKA-W5004030 2400 mm 500 mm 40 mm 70 mm 3 7424406
2,4 m
OKA-W6004030 2400 mm 600 mm 40 mm 70 mm 3 7424408
2,4 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Komplekts leņķa atzarojuma pa kreisi izveidošanai, augstums 40-150 mm Komplekts leņķa atzarojuma pa kreisi izveidošanai, augstums 40-150 mm OKA-G50040150FBL 7423956
1 Gabals
Komplekts leņķa atzarojuma pa labi izveidošanai, augstums 40-150 mm Komplekts leņķa atzarojuma pa labi izveidošanai, augstums 40-150 mm OKA-G50040150FBR 7423976
1 Gabals
Kanāla gala elements, augstums 40-150 mm Kanāla gala elements, augstums 40-150 mm OKA-G50040150ES 7424286
1 Gabals
Komplekts kanāla T veida atzarojuma un krusta izveidošanai Komplekts kanāla T veida atzarojuma un krusta izveidošanai OKA FB2 TX 7424821
1 Gabals
Papildu montāžas vienība, paredzēta GES9, augstums 40–70 mm Papildu montāžas vienība, paredzēta GES9, augstums 40–70 mm OKA-W A 4030 9 7424884
1 Gabals
Papildu montāžas vienība, paredzēta GES4, augstums 60-110 mm Papildu montāžas vienība, paredzēta GES4, augstums 60-110 mm OKA-W A 6050 4 7424900
1 Gabals
Papildu montāžas vienība, paredzēta GES6, augstums 60-110 mm Papildu montāžas vienība, paredzēta GES6, augstums 60-110 mm OKA-W A 6050 6 7424902
1 Gabals
Aizsargvada pieslēguma leņķis Aizsargvada pieslēguma leņķis 8AWR 6288704
10 Gabals

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Starplika, kanāla augstums 40 mm Starplika, kanāla augstums 40 mm OKA2 TW 40 7401988
2,4 m
Vakuuma satvērējs, 300 N Vakuuma satvērējs, 300 N WZ 1029 7408634
1 Gabals
Lejupielādes

Lejupielāde

Lejupielāde

ES Atbilstības deklarācija OKA-W5004030 / 7424406 , 0.16MB , pdf
Lejupielāde

Lejupielāde

Lejupielāde

Šim produktam nav pieejami preču apraksti
