Kanāla posms, nosedzošs, augstums 40-140 mm 2400 | 400 | 40 | 140 | 3

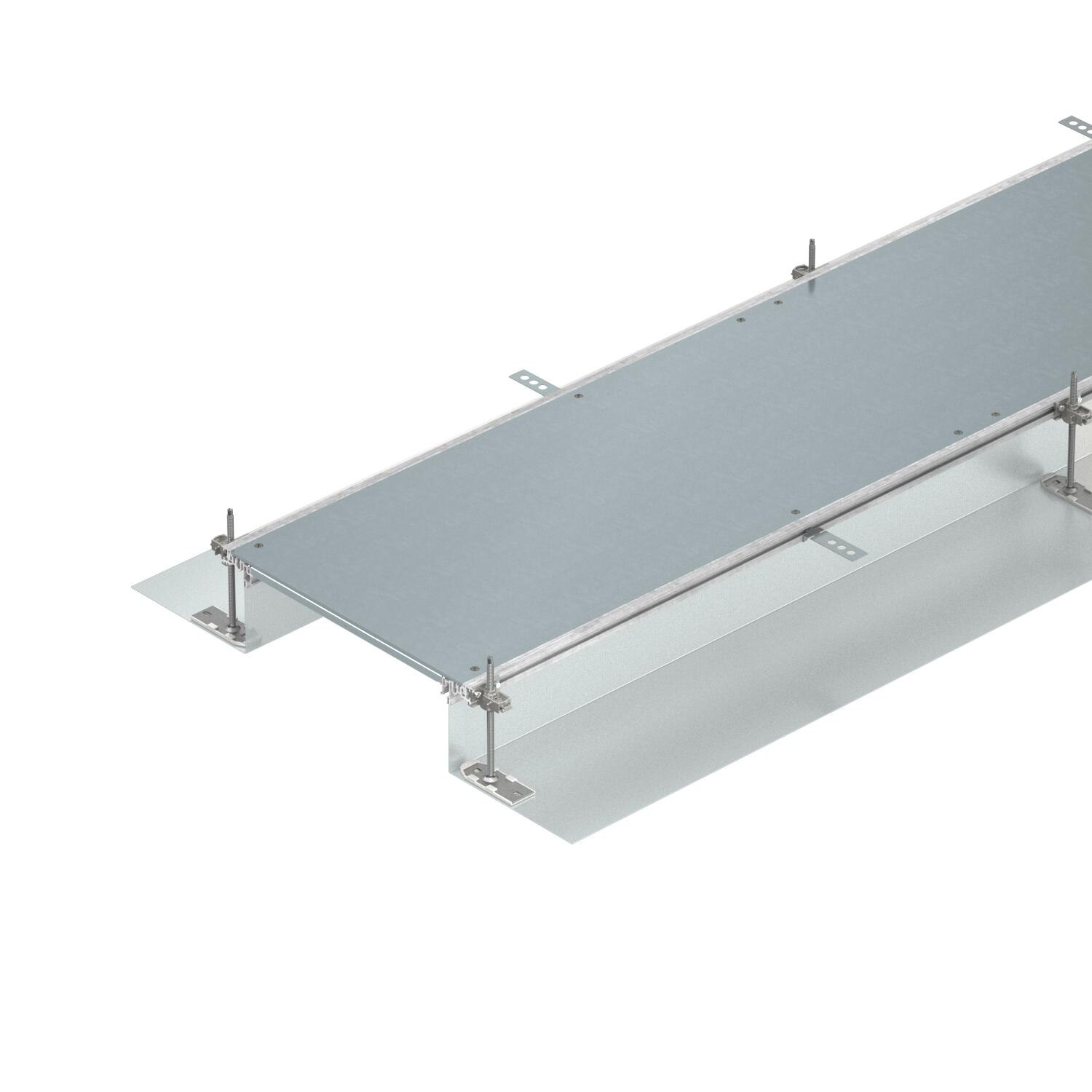

Kanāla posms, nosedzošs, augstums 40-140 mm

Preces Nr. 7424004 | EAN 4012195242949

Preces Nr. / Tips

Garums	2400 mm

Platums

Kanāla augstums min.	40 mm

Kanāla augstums maks.	140 mm

Vāķi	3

Produkta apraksts

Produkta apraksts

Montāžai gatavs kanāla posms vadu ievilkšanai, sastāv no 3 noslēgtiem vākiem, diviem sānu profiliem ar pieliktu elastīgu sānu sienu no metāla sieta, grīdas seguma salaidumprofiliem ar H = 3 mm. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma kronšteini, 6 betona enkuri un 3 vāka savienojuma blīvējumi (kanāliem ar nominālo platumu 200, 300 un 400) vai 6 augstumā regulējami vāka savienojuma balsti (kanāliem ar nominālo platumu 500 un 600). Obligāti nepieciešamie augstuma regulatori (ievērojiet regulēšanas augstumu) vāka savienojuma balstiem 400, 500 un 600 nav iekļauti komplektā, lūdzu, pasūtiet atsevišķi. Piegādājot kanāla vāki ir pieskrūvēti.

Tehniskie dati

Tehniskie dati

Ar atveri pieslēgumam	nē
Ar pārlaidumu	jā
Ar potenciālu izlīdzināšanu	nē
Ar starpsienu	nē
Atdalāms	jā
Augšējā daļa, noņemama	jā
Augstuma regulēšanas diapazons maks.	140 mm
Augstuma regulēšanas diapazons min.	40 mm
Garums	2400 mm
Grīdas plāksne	nē
Iespējams iemontēt blīvi	jā
Izmērs	2400x400x140
Kanāla augstums maks.	140 mm

Kanāla augstums min.	40 mm
Materiāls	Tērauds
Minimālais grīdas pamatnes augstums	40
Montāžas atvere	bez
Montāžas atvere virsgrīdas tvertnei	nē
Montāžas atveres pārsegums	nē
Piemērots kompensācijas šuvei	nē
Platums	400 mm
Vāka materiāla biezums	4
Vāka nostiprināšana ar ātru fiksāciju	nē
Vāķi	3
Virsma	cinkots

Visi tipi

Visi tipi

Tips	Garums	Platums	Kanāla augstums min.	Kanāla augstums maks.	Vāķi	Preces Nr.	Daudzums	mazākā pārd. vien.
OKA-G20040140	2400 mm	200 mm	40 mm	140 mm	3	7424000	m	2,4 m
OKA-G30040140	2400 mm	300 mm	40 mm	140 mm	3	7424002	m	2,4 m
OKA-G40040140	2400 mm	400 mm	40 mm	140 mm	3	7424004	m	2,4 m
OKA-G50040140	2400 mm	500 mm	40 mm	140 mm	3	7424006	m	2,4 m
OKA-G60040140	2400 mm	600 mm	40 mm	140 mm	3	7424008	m	2,4 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Komplekts leņķa atzarojuma pa kreisi izveidošanai, augstums 40-150 mm	OKA-G40040150FBL	7423954	Gabals	1 Gabals
Komplekts leņķa atzarojuma pa labi izveidošanai, augstums 40-150 mm	OKA-G40040150FBR	7423974	Gabals	1 Gabals
Kanāla gala elements, augstums 40-150 mm	OKA-G40040150ES	7424284	Gabals	1 Gabals
Papildu montāžas vienība, paredzēta GES4, augstums 40-140 mm	OKA-G A 40140 4	7424320	Gabals	1 Gabals
Papildu montāžas vienība, paredzēta GES6, augstums 40-140 mm	OKA-G A 40140 6	7424322	Gabals	1 Gabals
Papildu montāžas vienība, paredzēta GES9, augstums 40–140 mm	OKA-G A 40140 9	7424324	Gabals	1 Gabals
Papildu montāžas vienība, paredzēta GESR9, augstums 40–140 mm	OKA-G A 40140R9	7424326	Gabals	1 Gabals
Komplekts kanāla T veida atzarojuma un krusta izveidošanai	OKA FB2 TX	7424821	Gabals	1 Gabals
Augstuma regulators vāka savienojuma balstam, kanāla augstums 40-70 mm	NE DSU2 4030	7424840	Gabals	3 Gabals
Augstuma regulators vāka savienojuma balstam, kanāla augstums 60-110 mm	NE DSU2 6050	7424842	Gabals	3 Gabals
Augstuma regulators vāka savienojuma balstam, kanāla augstums 100-175 mm	NE DSU2 10075	7424844	Gabals	3 Gabals
Aizsargvada pieslēguma leņķis	8AWR	6288704	Gabals	10 Gabals

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Starpsiena 60 FS	TSG 60 FS	6062068	m	3 m
Starpsiena 85 FS	TSG 85 FS	6062114	m	3 m
Starpsiena 110 FS	TSG 110 FS	6062122	m	3 m
Vakuuma satvērējs, 300 N	WZ 1029	7408634	Gabals	1 Gabals
