Kanāla posms, nosedzošs, augstums 100-150 mm 2400 | 600 | 100 | 150 | 3

Kanāla posms, nosedzošs, augstums 100-150 mm

Preces Nr. 7424458 | EAN 4012195244325

Preces Nr. / Tips

Garums	2400 mm

Platums

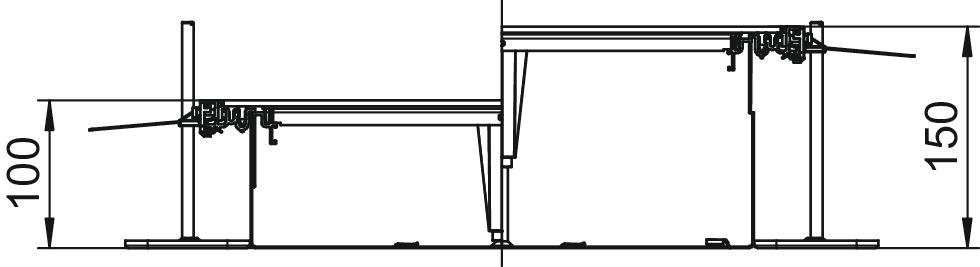

Kanāla augstums min.	100 mm

Kanāla augstums maks.	150 mm

Vāķi	3

Produkta apraksts

Produkta apraksts

Montāžai gatavs kanāla posms ar 3 noslēgvākiem vadu ievilkšanai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem) un kanāla vāka. Grīdā montējama rene ar stiprinājuma mēlītēm starpliku pašfiksējošai montāžai. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma leņķi, 6 betona enkuri un vāka savienojuma blīvējumi (3 gab. kanāliem ar nominālo platumu 200 un 300) vai augstumā regulējami vāka savienojuma balsti: 3 gab. kanāliem ar nominālo platumu 400 un 6 gab. kanāliem ar nominālo platumu 500 un 600. Piegādājot kanāla vāki ir pieskrūvēti.

Tehniskie dati

Tehniskie dati

Ar atveri pieslēgumam	nē
Ar pārlaidumu	jā
Ar potenciālu izlīdzināšanu	nē
Ar starpsienu	nē
Atdalāms	nē
Augšējā daļa, noņemama	jā
Augstuma regulēšanas diapazons maks.	150 mm
Augstuma regulēšanas diapazons min.	100 mm
Derīgais šķērsgriezums	40800 mm²
Garums	2400 mm
Grīdas plāksne	jā
Iespējams iemontēt blīvi	jā
Iespraužamo starpsienu skaits	2
Izmērs	2400x600x100
Kanāla augstums maks.	150 mm

Kanāla augstums min.	100 mm
Materiāls	Tērauds
Minimālais grīdas pamatnes augstums	100
Montāžas atvere	bez
Montāžas atvere virsgrīdas tvertnei	nē
Montāžas atveres pārsegums	nē
Paredzēto iebūvējamo vienību skaits	3
Piemērots kompensācijas šuvei	nē
Platums	600 mm
Sekciju skaits	3 St.
Starpsienas stiprinājums	nofiksēt
Vāka materiāla biezums	4
Vāka nostiprināšana ar ātru fiksāciju	nē
Vāķi	3
Virsma	cinkots

Visi tipi

Visi tipi

Tips	Garums	Platums	Kanāla augstums min.	Kanāla augstums maks.	Vāķi	Preces Nr.	Daudzums	mazākā pārd. vien.
OKA-W20010050	2400 mm	200 mm	100 mm	150 mm	3	7424440	m	2,4 m
OKA-W30010050	2400 mm	300 mm	100 mm	150 mm	3	7424442	m	2,4 m
OKA-W40010050	2400 mm	400 mm	100 mm	150 mm	3	7424444	m	2,4 m
OKA-W50010050	2400 mm	500 mm	100 mm	150 mm	3	7424446	m	2,4 m
OKA-W60010050	2400 mm	600 mm	100 mm	150 mm	3	7424458	m	2,4 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Komplekts leņķa atzarojuma pa kreisi izveidošanai, augstums 40-240 mm	OKA-G60040240FBL	7423968	Gabals	1 Gabals
Komplekts leņķa atzarojuma pa labi izveidošanai, augstums 40-240 mm	OKA-G60040240FBR	7423988	Gabals	1 Gabals
Kanāla gala elements, augstums 40-240 mm	OKA-G60040240ES	7424308	Gabals	1 Gabals
Komplekts kanāla T veida atzarojuma un krusta izveidošanai	OKA FB2 TX	7424821	Gabals	1 Gabals
Papildu montāžas vienība, paredzēta GES4, augstums 100-150 mm	OKA-W A 10050 4	7424920	Gabals	1 Gabals
Papildu montāžas vienība, paredzēta GES6, augstums 100-150 mm	OKA-W A 10050 6	7424922	Gabals	1 Gabals
Papildu montāžas vienība, paredzēta GES9, augstums 100-150 mm	OKA-W A 10050 9	7424924	Gabals	1 Gabals
Aizsargvada pieslēguma leņķis	8AWR	6288704	Gabals	10 Gabals

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Starplika, kanāla augstums 40 mm	OKA2 TW 40	7401988	m	2,4 m
Starplika, kanāla augstums 50 mm	OKA2 TW 50	7401992	m	2,4 m
Starplika, kanāla augstums 60 mm	OKA2 TW 60	7401996	m	2,4 m
Starplika, kanāla augstums 70 mm	OKA2 TW 70	7402000	m	2,4 m
Starplika, kanāla augstums 80 mm	OKA2 TW 80	7402004	m	2,4 m
Starplika, kanāla augstums 90 mm	OKA2 TW 90	7402008	m	2,4 m
Vakuuma satvērējs, 300 N	WZ 1029	7408634	Gabals	1 Gabals
