Kabeļu trepes SLCS 110, 3 m C30 FT 3000 | 900 | 2 | nē

Kabeļu trepes SLCS 110, 3 m C30 FT

Preces Nr. 6207318 | EAN 4012196431939

Preces Nr. / Tips

Garums	3000 mm

Platums

Metāla biezums	2 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

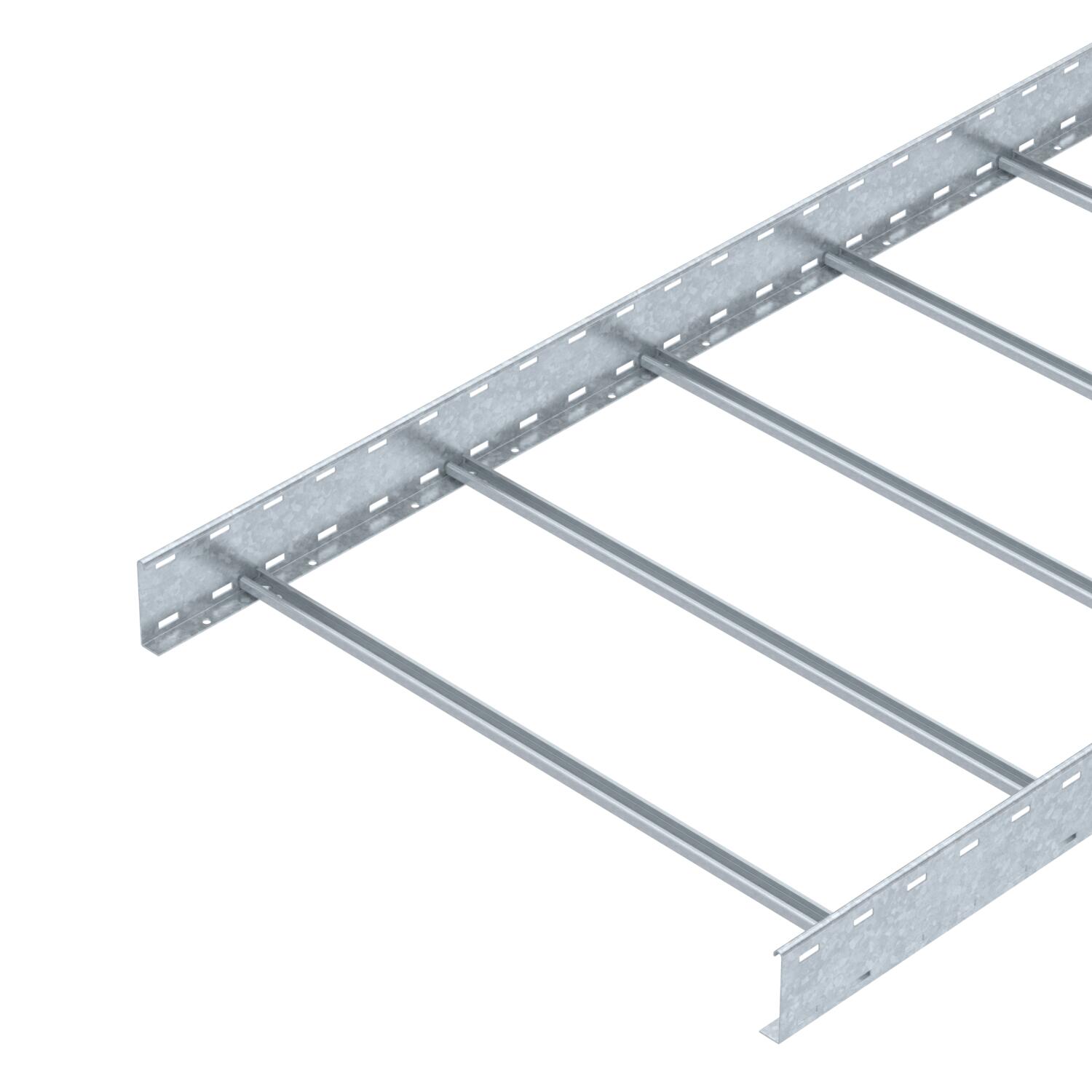

Kabeļu trepes ar 110 mm augstām malām, iemetinātiem un augšup vērstiem C30 profila spraišļiem. Ieliekta sānu mala pastiprinājumam, kas kalpo arī kā malu aizsargs. Nostiprināšana uz balsteņa notiek ar LKS 40 tipa skavām. Spraugas izmērs spraišļiem ir 16,5 mm, atbilstošais piekarapskavas tips ir 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	110 mm
Balstu atstatums 2,0 m	3,5 kN/m
Balstu atstatums 3,0 m	1,9 kN/m
Balstu atstatums 4,0 m	1 kN/m
Balstu atstatums 5,0 m	0,8 kN/m
Balstu atstatums 6,0 m	0,25 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	16,42 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	81000 mm²
Derīgais šķērsgriezums	810 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm
Garums	3000 ft

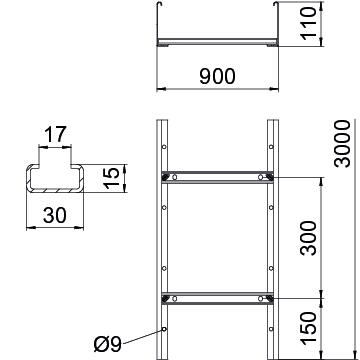

Izmērs	110x900x3000
Izmērs B	900 mm
Krāsa	cinks
Materiāls	Tērauds
Metāla biezums	2 mm
Nerūsējošs tērauds, kodināts	nē
Platums	900 mm
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa atveres izmērs	17,00
Spraišļa stiprinājums	metināts
Spraišļu izpildījums	Necaurumots profils
Virsma	karsti cinkots

Tehniskie dati

Slodzes diagramma, kabeļu trepes, tips SLCS 110

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
SLCS 1120 3 FT	3000 mm	200 mm	2 mm	nē	6207302	m	3 m
SLCS 1130 3 FT	3000 mm	300 mm	2 mm	nē	6207304	m	3 m
SLCS 1140 3 FT	3000 mm	400 mm	2 mm	nē	6207306	m	3 m
SLCS 1145 3 FT	3000 mm	450 mm	2 mm	nē	6207308	m	3 m
SLCS 1150 3 FT	3000 mm	500 mm	2 mm	nē	6207310	m	3 m
SLCS 1160 3 FT	3000 mm	600 mm	2 mm	nē	6207312	m	3 m
SLCS 1175 3 FT	3000 mm	750 mm	2 mm	nē	6207314	m	3 m
SLCS 1180 3 FT	3000 mm	800 mm	2 mm	nē	6207316	m	3 m
SLCS 1190 3 FT	3000 mm	900 mm	2 mm	nē	6207318	m	3 m
SLCS 11100 3 FT	3000 mm	1000 mm	2 mm	nē	6207320	m	3 m
SLCS 11120 3 FT	3000 mm	1200 mm	2 mm	nē	6207322	m	3 m
