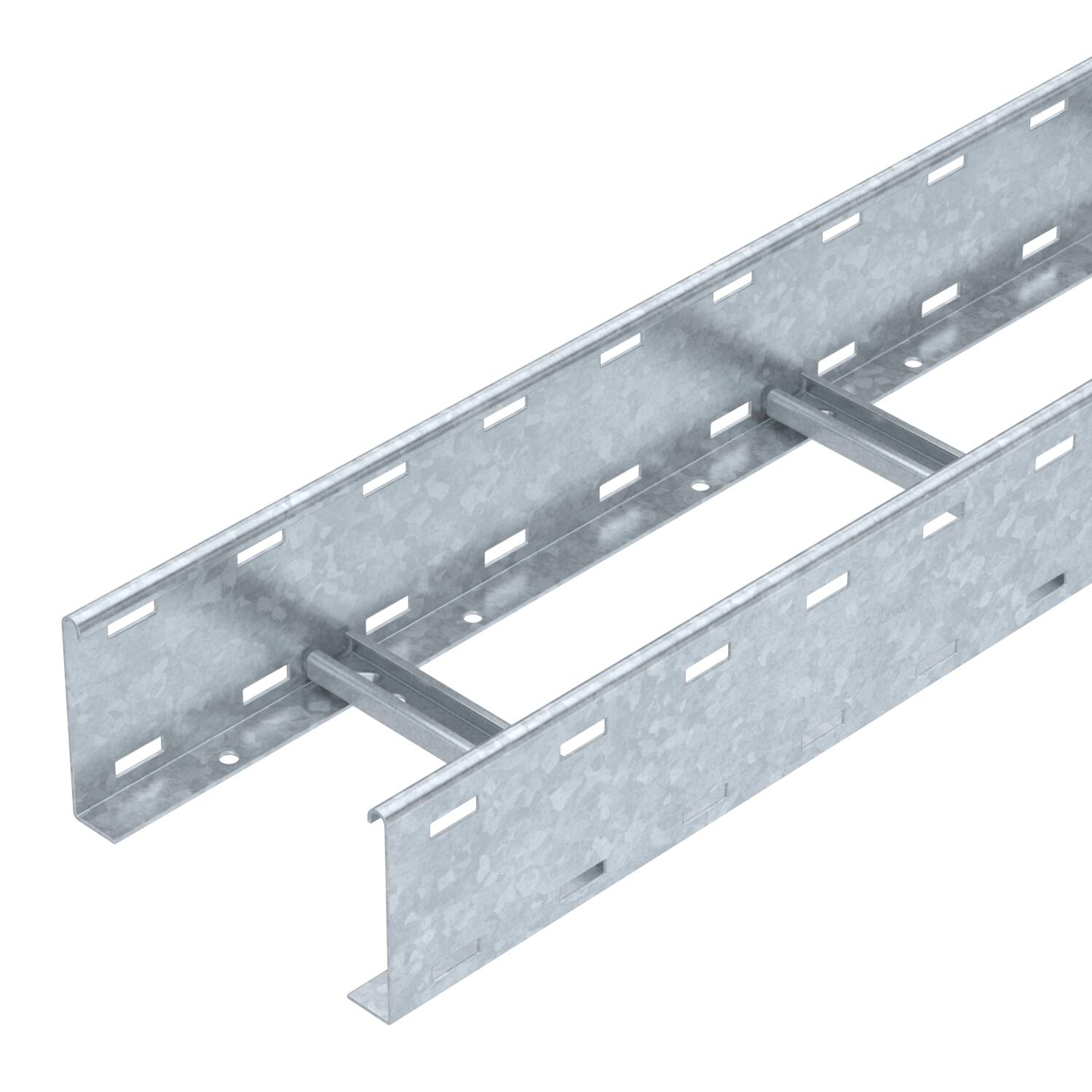

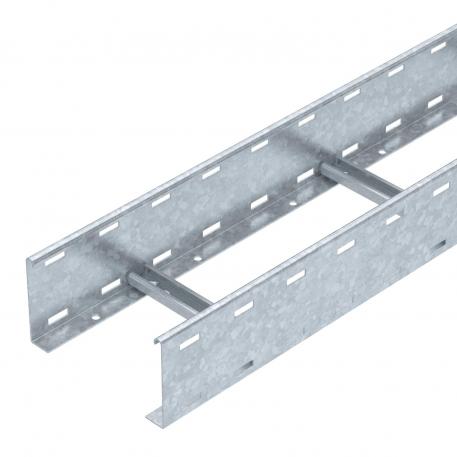

Kabeļu trepes SLCS 110, 3 m C30 FT

Preces Nr. 6207302 | EAN 4012196431854

3000 mm
2 mm
Produkta apraksts
Produkta apraksts
Kabeļu trepes ar 110 mm augstām malām, iemetinātiem un augšup vērstiem C30 profila spraišļiem. Ieliekta sānu mala pastiprinājumam, kas kalpo arī kā malu aizsargs. Nostiprināšana uz balsteņa notiek ar LKS 40 tipa skavām. Spraugas izmērs spraišļiem ir 16,5 mm, atbilstošais piekarapskavas tips ir 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
  • Kabeļu trepes, malas augstums 110 mm
Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem 300 mm
Augstums 110 mm
Balstu atstatums 2,0 m 4 kN/m
Balstu atstatums 2,5 m 3 kN/m
Balstu atstatums 3,0 m 2,3 kN/m
Balstu atstatums 3,5 m 1,6 kN/m
Balstu atstatums 4,0 m 1 kN/m
Balstu atstatums 4,5 m 0,83 kN/m
Balstu atstatums 5,0 m 0,7 kN/m
Balstu atstatums 6,0 m 0,25 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 11,496 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 18000 mm²
Derīgais šķērsgriezums 180 cm²
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 3000 mm
Garums 3000 ft

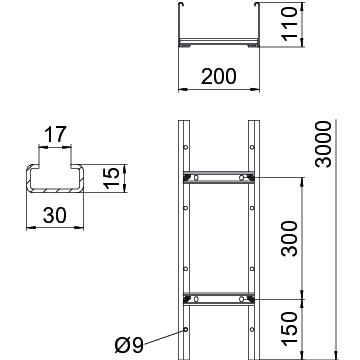

Izmērs 110x200x3000
Izmērs B 200 mm
Krāsa cinks
Materiāls Tērauds
Metāla biezums 2 mm
Nerūsējošs tērauds, kodināts
Platums 200 mm
Sānu caurumi
Sānu malas konstrukcija plakans profils
Spraišļa atveres izmērs 17,00
Spraišļa stiprinājums metināts
Spraišļu izpildījums Necaurumots profils
Virsma karsti cinkots

Tehniskie dati

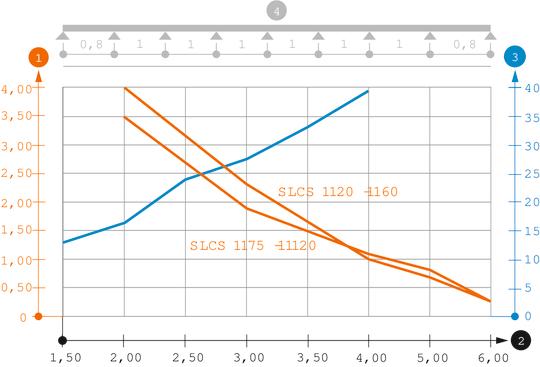

Slodzes diagramma, kabeļu trepes, tips SLCS 110

Slodzes diagramma, kabeļu trepes, tips SLCS 110
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Metāla biezums Funkciju nodrošināšana Preces Nr. Daudzums mazākā pārd. vien.
SLCS 1120 3 FT 3000 mm 200 mm 2 mm 6207302
3 m

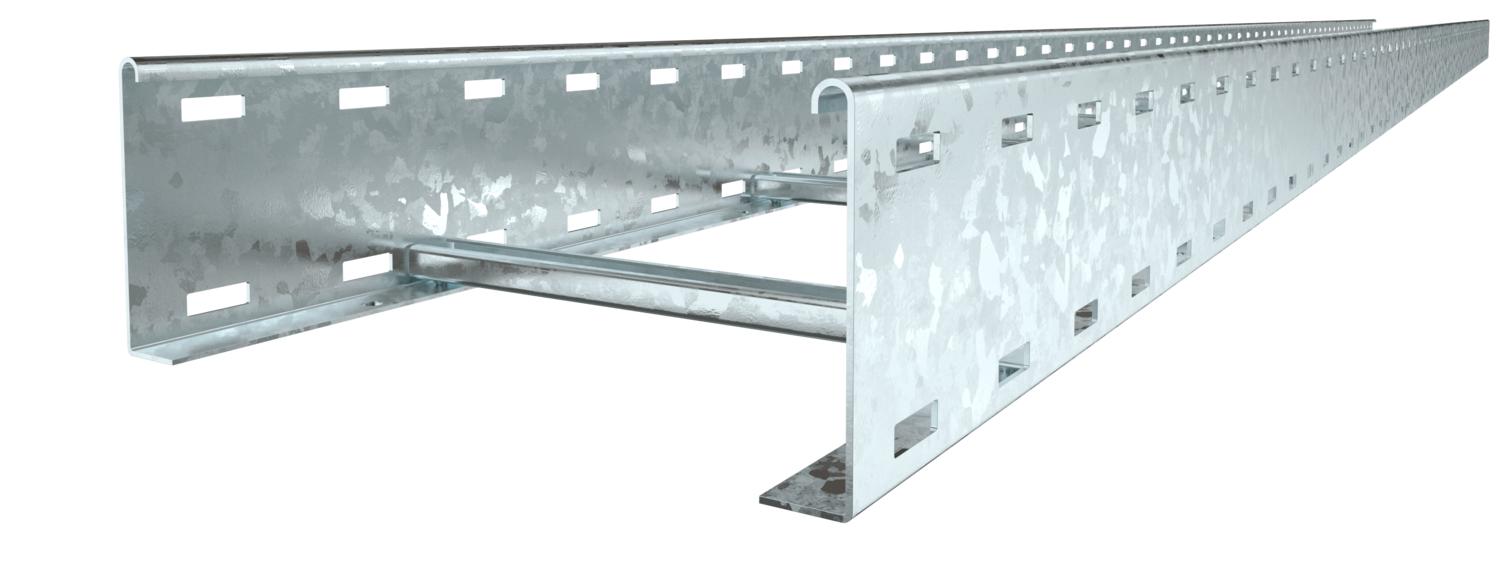

SLCS 1130 3 FT 3000 mm 300 mm 2 mm 6207304
3 m
SLCS 1140 3 FT 3000 mm 400 mm 2 mm 6207306
3 m
SLCS 1145 3 FT 3000 mm 450 mm 2 mm 6207308
3 m
SLCS 1150 3 FT 3000 mm 500 mm 2 mm 6207310
3 m
SLCS 1160 3 FT 3000 mm 600 mm 2 mm 6207312
3 m
SLCS 1175 3 FT 3000 mm 750 mm 2 mm 6207314
3 m
SLCS 1180 3 FT 3000 mm 800 mm 2 mm 6207316
3 m
SLCS 1190 3 FT 3000 mm 900 mm 2 mm 6207318
3 m
SLCS 11100 3 FT 3000 mm 1000 mm 2 mm 6207320
3 m
SLCS 11120 3 FT 3000 mm 1200 mm 2 mm 6207322
3 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs FT Garenais savienotājs FT LVG 110 FT 6216548
10 Gabals

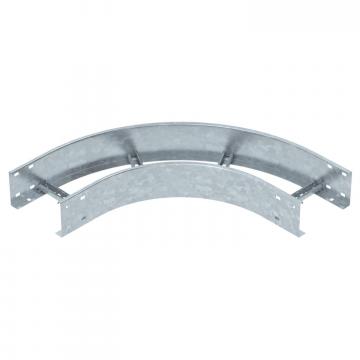

90° līkums 110 FT 90° līkums 110 FT LB 90 1120 R3 FT 6225142
1 Gabals
Daudzfunkcionālais savienotājs FT Daudzfunkcionālais savienotājs FT LMFV 1120 FT 6225770
1 Gabals
Vāks ar grozāmu aizbīdni FT Vāks ar grozāmu aizbīdni FT DRL 100 FT 6051340
3 m
Starpsiena 85 DD Starpsiena 85 DD TSG 85 DD 6062331
3 m

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Skava starpsienas nostiprināšanai A2 Skava starpsienas nostiprināšanai A2 KS KL A2 6062284
30 Gabals
Aizsargvāciņš Aizsargvāciņš SKH 110 OR 6222553
20 Pāris
