Kabeļu trepes LG 60, 6 m VS FT 6000 | 300 | 1,5 | jā | Tērauds | karsti cinkots

Kabeļu trepes LG 60, 6 m VS FT

Preces Nr. 6208653 | EAN 4012195064350

Preces Nr. / Tips

Garums	6000 mm

Platums

Metāla biezums	1,5 mm

Funkciju nodrošināšana

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

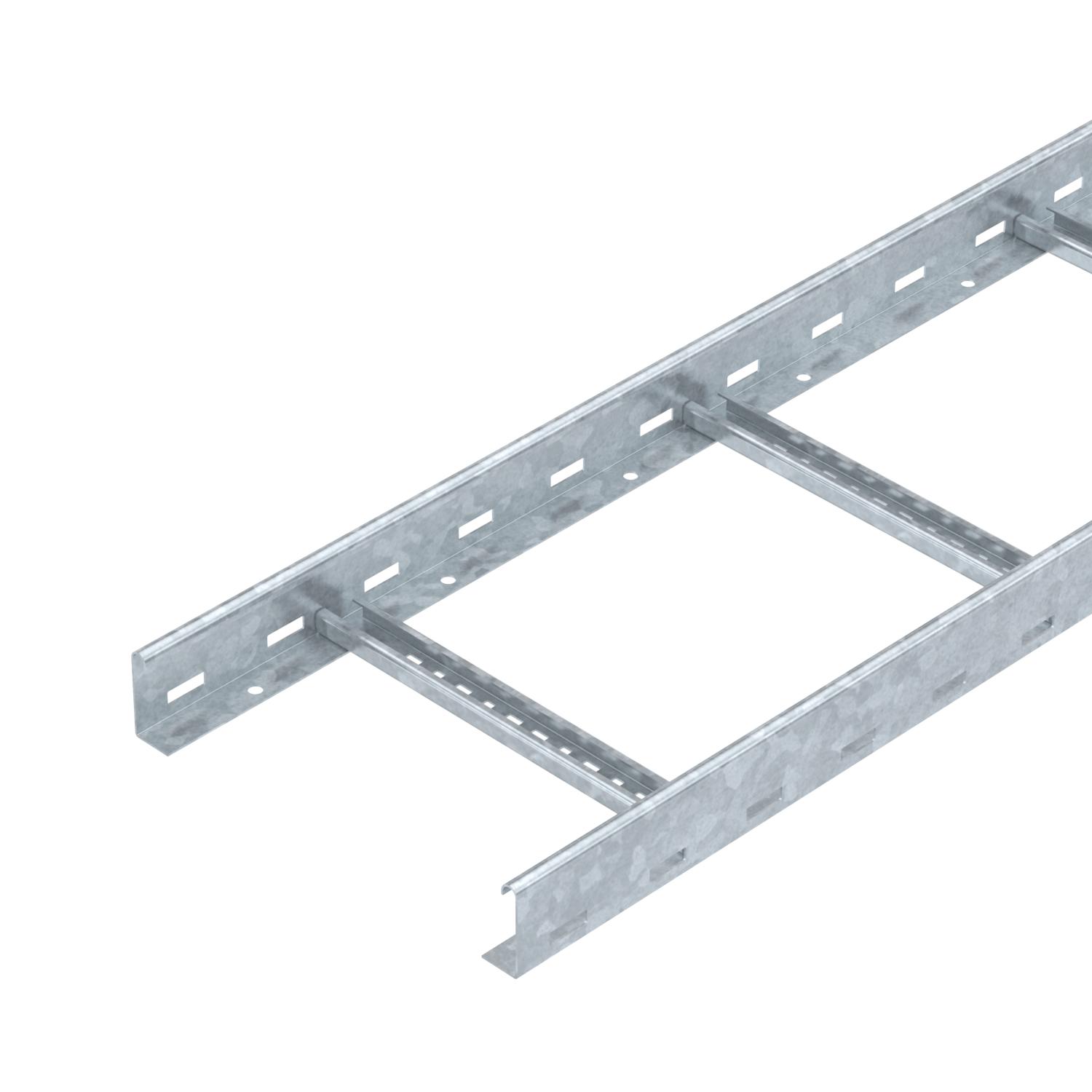

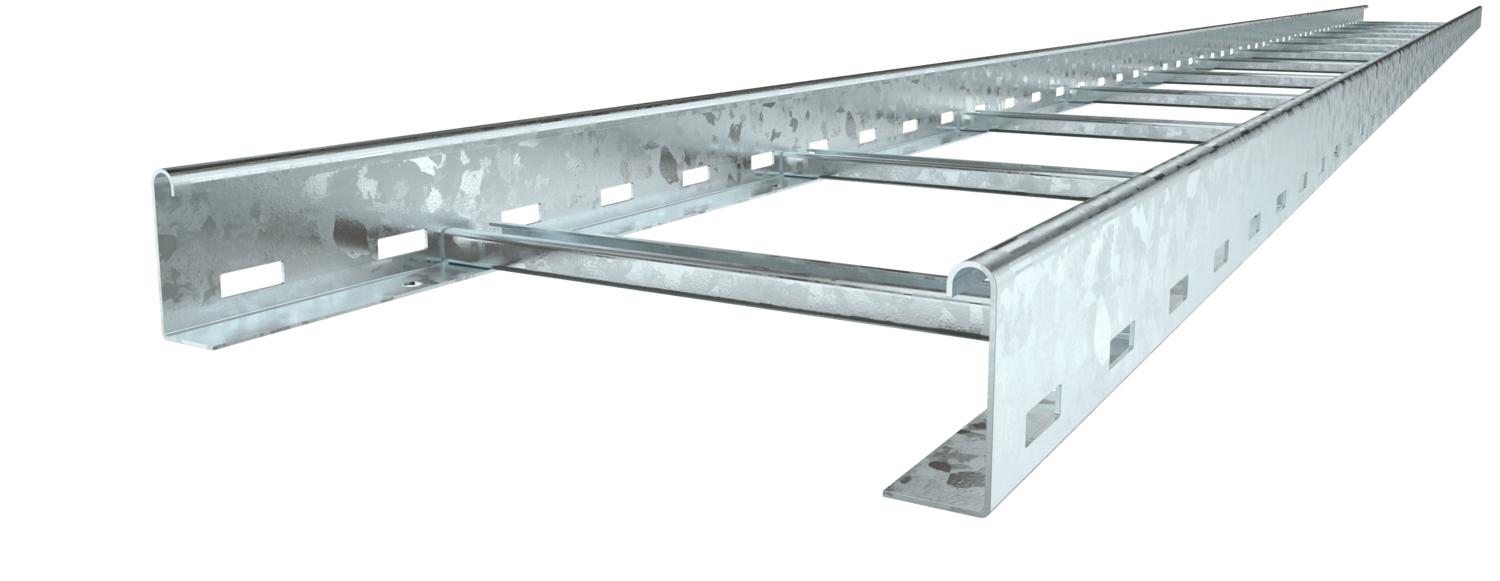

Kabeļu trepes ar perforētu profila malu un malas augstumu 60 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem (VS izpildījums).
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	60 mm
Balstu atstatums 1,5 m	3,1 kN/m
Balstu atstatums 2,0 m	2,25 kN/m
Balstu atstatums 2,5 m	1,5 kN/m
Balstu atstatums 3,0 m	1,1 kN/m
Balstu atstatums 3,5 m	0,75 kN/m
Balstu atstatums 4,0 m	0,45 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	6,853 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	148 cm²
Derīgais šķērsgriezums	14800 mm²
Funkciju nodrošināšana	jā
Gara laiduma izpildījums	nē
Garums	6000 ft
Garums	6000 mm

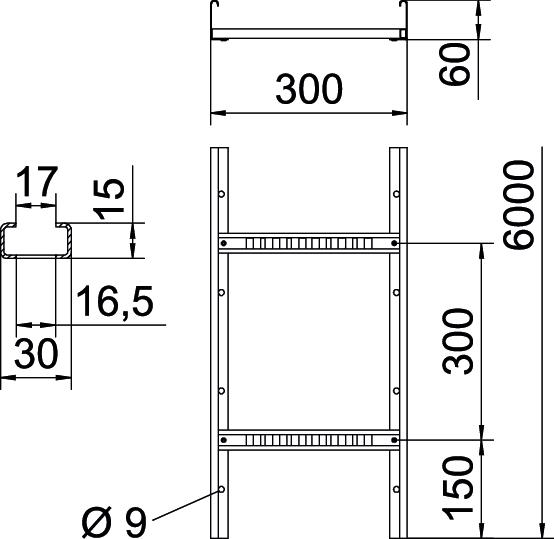

Izmēri	60x300x6000
Izmērs	60x300x6000
Izmērs B	300 mm
Krāsa	cinks
Materiāls	Tērauds
Metāla biezums	1,5 mm
Nerūsējošs tērauds, kodināts	nē
Platums	300 mm
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa atveres izmērs	16,50
Spraišļa stiprinājums	kniedēts no vienas puses
Spraišļu izpildījums	Caurumots profils
Ugunsdrošība	Funkcijas nodrošinājums - standartam atbilstoša nesošā konstrukcija
Virsma	karsti cinkots

Tehniskie dati

LG 60 VS tipa kabeļu trepju slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
LG 620 VS 6 FT	6000 mm	200 mm	1,5 mm	jā	Tērauds	karsti cinkots	6208650	m	6 m
LG 630 VS 6 FT	6000 mm	300 mm	1,5 mm	jā	Tērauds	karsti cinkots	6208653	m	6 m
LG 640 VS 6 FT	6000 mm	400 mm	1,5 mm	jā	Tērauds	karsti cinkots	6208656	m	6 m
LG 650 VS 6 FT	6000 mm	500 mm	1,5 mm	nē	Tērauds	karsti cinkots	6208659	m	6 m
LG 660 VS 6 FT	6000 mm	600 mm	1,5 mm	nē	Tērauds	karsti cinkots	6208661	m	6 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FT	DRL 300 FT	6051383	m	3 m

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Skava starpsienas nostiprināšanai A2	KS KL A2	6062284	Gabals	30 Gabals
Starpsiena 45 DD	TSG 45 DD	6062321	m	3 m
Garenais savienotājs FT	LVG 60 FT	6208843	Gabals	10 Gabals
Aizsargvāks 60	SKH 60 OR	6222537	Pāris	40 Pāris
Daudzfunkcionālais savienotājs FT	LMFV 630 FT	6225732	Gabals	1 Gabals
