Kabeļu trepes LG 60, 6 m VS A4 6000 | 400 | 1,5 | nē | Nerūsējošais tērauds 1.4571 | neizolēts, apstrādāts

Kabeļu trepes LG 60, 6 m VS A4

Preces Nr. 6101216 | EAN 4012195022114

Preces Nr. / Tips

Garums	6000 mm

Platums

Metāla biezums	1,5 mm

Funkciju nodrošināšana	nē

Materiāls	Nerūsējošais tērauds 1.4571

Virsma	neizolēts, apstrādāts

Produkta apraksts

Produkta apraksts

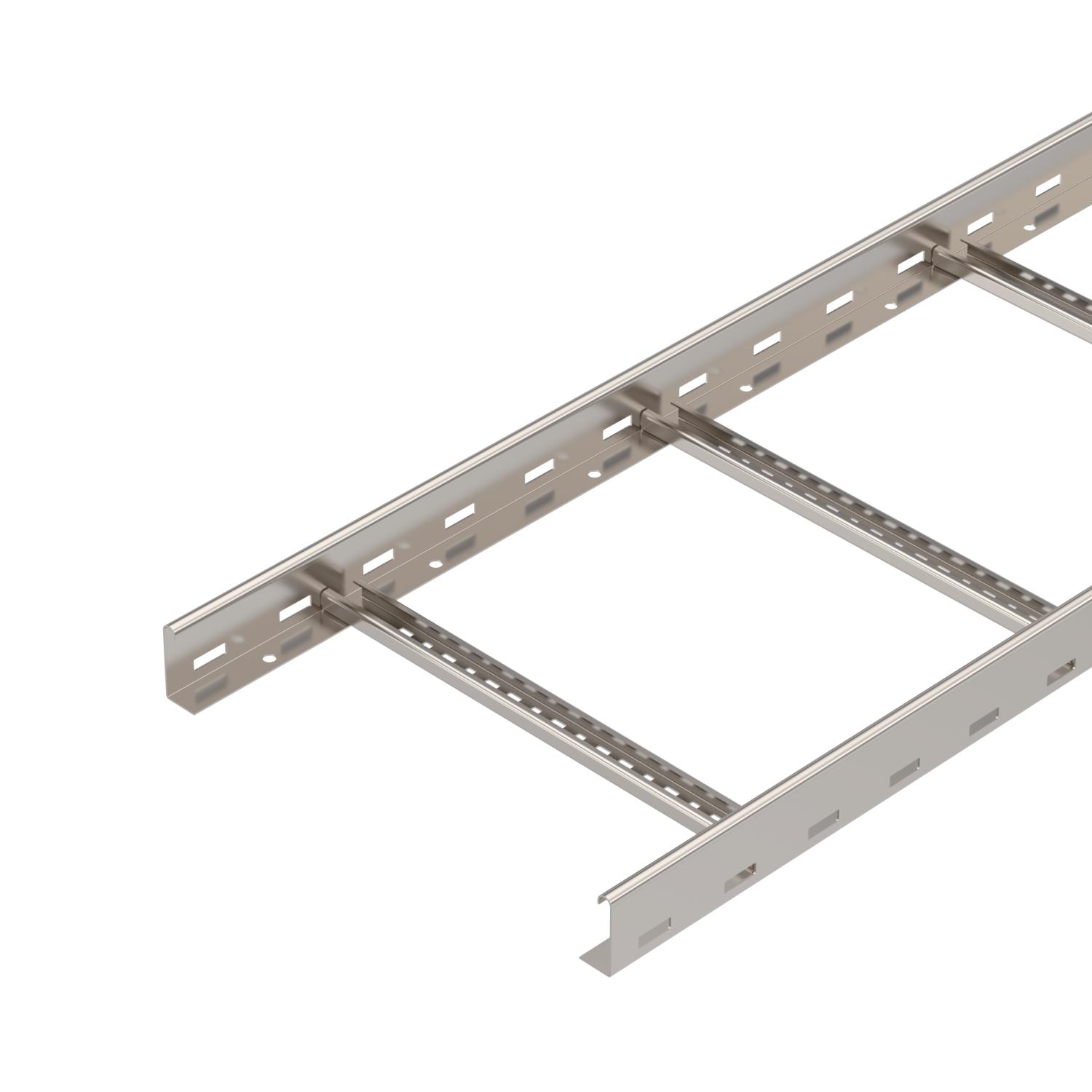

Kabeļu trepes ar perforētu profila malu un malas augstumu 60 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem (VS izpildījums).
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	60 mm
Balstu atstatums 1,5 m	3,1 kN/m
Balstu atstatums 2,0 m	2,25 kN/m
Balstu atstatums 2,5 m	1,5 kN/m
Balstu atstatums 3,0 m	1,1 kN/m
Balstu atstatums 3,5 m	0,75 kN/m
Balstu atstatums 4,0 m	0,45 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	16,5366 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	198 cm²
Derīgais šķērsgriezums	19800 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	6000 mm

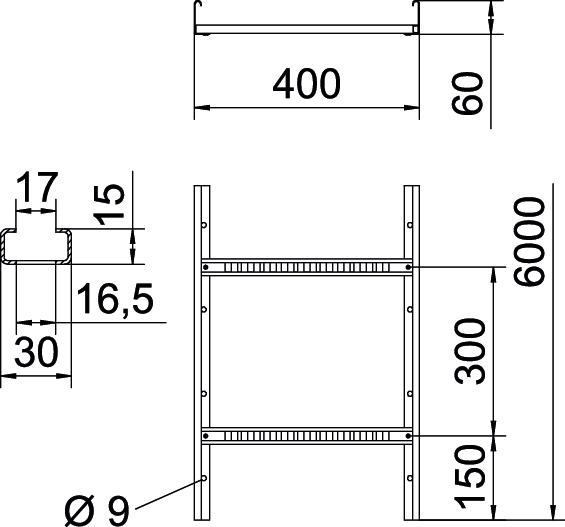

Izmēri	60x400x6000
Izmērs	60x400x6000
Izmērs B	400 mm
Krāsa	tērauda
Materiāls	Nerūsējošais tērauds 1.4571
Metāla biezums	1,5 mm
Nerūsējošs tērauds, kodināts	nē
Platums	400 mm
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa atveres izmērs	16,50
Spraišļa stiprinājums	kniedēts no vienas puses
Spraišļu izpildījums	Caurumots profils
Virsma	neizolēts, apstrādāts

Tehniskie dati

LG 60 VS tipa kabeļu trepju slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
LG 620 VS6 A4	6000 mm	200 mm	1,5 mm	nē	Nerūsējošais tērauds 1.4571	neizolēts, apstrādāts	6101200	m	6 m
LG 630 VS6 A4	6000 mm	300 mm	1,5 mm	nē	Nerūsējošais tērauds 1.4571	neizolēts, apstrādāts	6101208	m	6 m
LG 640 VS6 A4	6000 mm	400 mm	1,5 mm	nē	Nerūsējošais tērauds 1.4571	neizolēts, apstrādāts	6101216	m	6 m
LG 650 VS6 A4	6000 mm	500 mm	1,5 mm	nē	Nerūsējošais tērauds 1.4571	neizolēts, apstrādāts	6101223	m	6 m
LG 660 VS6 A4	6000 mm	600 mm	1,5 mm	nē	Nerūsējošais tērauds 1.4571	neizolēts, apstrādāts	6101232	m	6 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks ar griežamu sviru A4	DRL 400 A4	6052984	m	3 m
Aizsargvāks 60	SKH 60 OR	6222537	Pāris	40 Pāris

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Starpsiena 45 A4	TSG 45 A4	6062028	m	3 m
Skava starpsienas nostiprināšanai A2	KS KL A2	6062284	Gabals	30 Gabals
Garenais savienotājs A4	LVG 60 A4	6208835	Gabals	10 Gabals
