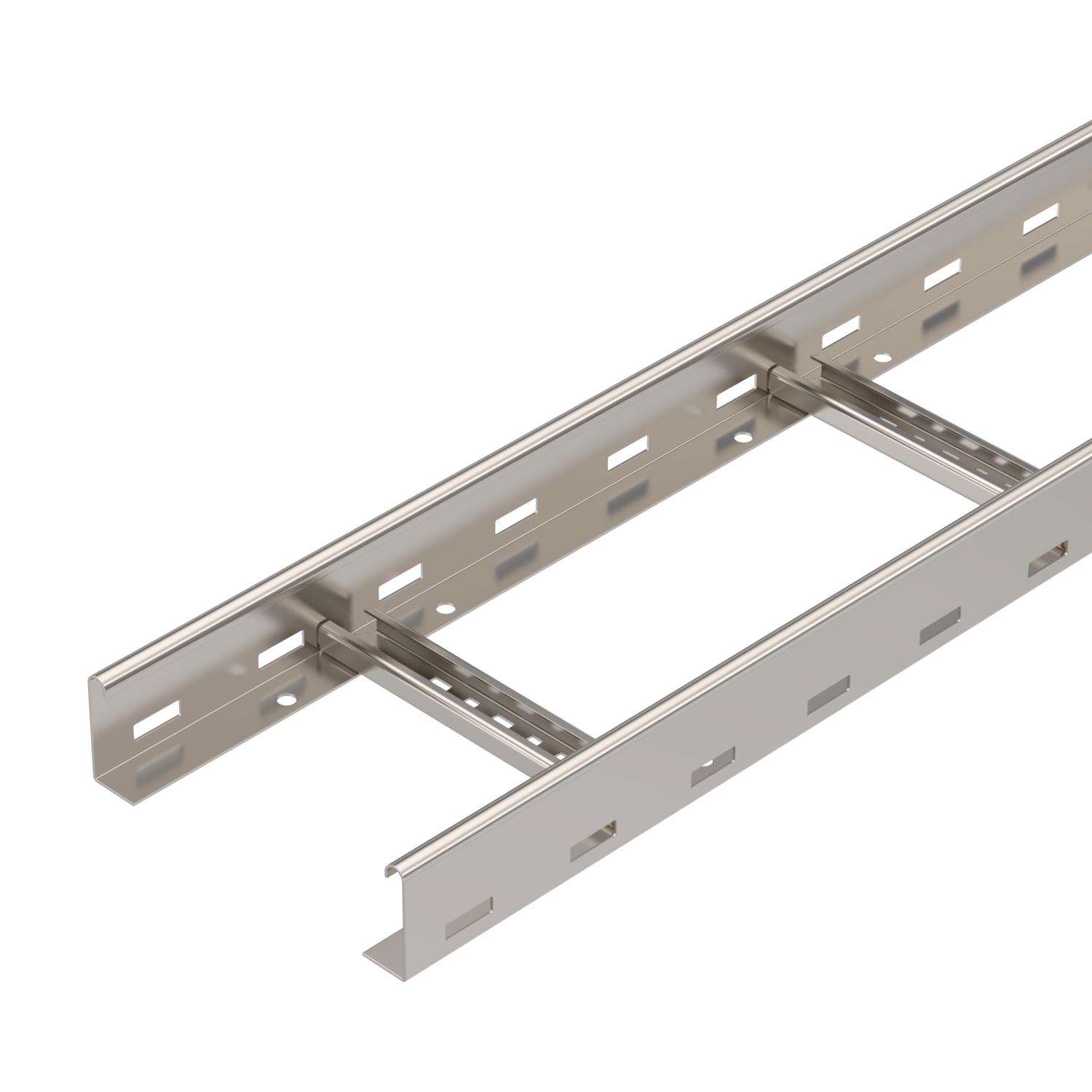

Kabeļu trepes LG 60, 6 m VS A4

Preces Nr. 6101200 | EAN 4012196159314

6000 mm
1,5 mm
Nerūsējošais tērauds 1.4571
neizolēts, apstrādāts
Produkta apraksts
Produkta apraksts
Kabeļu trepes ar perforētu profila malu un malas augstumu 60 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem (VS izpildījums).
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
  • Magnētiskā ekranējuma efektivitāte
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
  • Kabeļu trepes, malas augstums 60 mm
Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem 300 mm
Augstums 60 mm
Balstu atstatums 1,5 m 3,1 kN/m
Balstu atstatums 2,0 m 2,25 kN/m
Balstu atstatums 2,5 m 1,5 kN/m
Balstu atstatums 3,0 m 1,1 kN/m
Balstu atstatums 3,5 m 0,75 kN/m
Balstu atstatums 4,0 m 0,45 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 14,031 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 98 cm²
Derīgais šķērsgriezums 9800 mm²
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 6000 mm
Garums 6000 ft
Izmēri 60x200x6000
Izmērs 60x200x6000
Izmērs B 200 mm
Krāsa tērauda
Materiāls Nerūsējošais tērauds 1.4571
Metāla biezums 1,5 mm
Nerūsējošs tērauds, kodināts
Platums 200 mm
Sānu caurumi
Sānu malas konstrukcija plakans profils
Spraišļa atveres izmērs 16,50
Spraišļa stiprinājums kniedēts no vienas puses
Spraišļu izpildījums Caurumots profils
Virsma neizolēts, apstrādāts

Tehniskie dati

LG 60 VS tipa kabeļu trepju slodzes diagramma

LG 60 VS tipa kabeļu trepju slodzes diagramma
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Metāla biezums Funkciju nodrošināšana Materiāls Virsma Preces Nr. Daudzums mazākā pārd. vien.
LG 620 VS6 A4 6000 mm 200 mm 1,5 mm Nerūsējošais tērauds 1.4571 neizolēts, apstrādāts 6101200
6 m
LG 630 VS6 A4 6000 mm 300 mm 1,5 mm Nerūsējošais tērauds 1.4571 neizolēts, apstrādāts 6101208
6 m
LG 640 VS6 A4 6000 mm 400 mm 1,5 mm Nerūsējošais tērauds 1.4571 neizolēts, apstrādāts 6101216
6 m
LG 650 VS6 A4 6000 mm 500 mm 1,5 mm Nerūsējošais tērauds 1.4571 neizolēts, apstrādāts 6101223
6 m
LG 660 VS6 A4 6000 mm 600 mm 1,5 mm Nerūsējošais tērauds 1.4571 neizolēts, apstrādāts 6101232
6 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks ar grozāmu aizbīdni A4 Vāks ar grozāmu aizbīdni A4 DRL 200 A4 6052981
3 m
Aizsargvāks 60 Aizsargvāks 60 SKH 60 OR 6222537
40 Pāris

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Starpsiena 45 A4 Starpsiena 45 A4 TSG 45 A4 6062028
3 m
Skava starpsienas nostiprināšanai A2 Skava starpsienas nostiprināšanai A2 KS KL A2 6062284
30 Gabals
Garenais savienotājs A4 Garenais savienotājs A4 LVG 60 A4 6208835
10 Gabals
