Kabeļu trepes LG 60, 6 m VS A2
Preces Nr. 6208703 | EAN 4012195064428
- Produkta apraksts
-

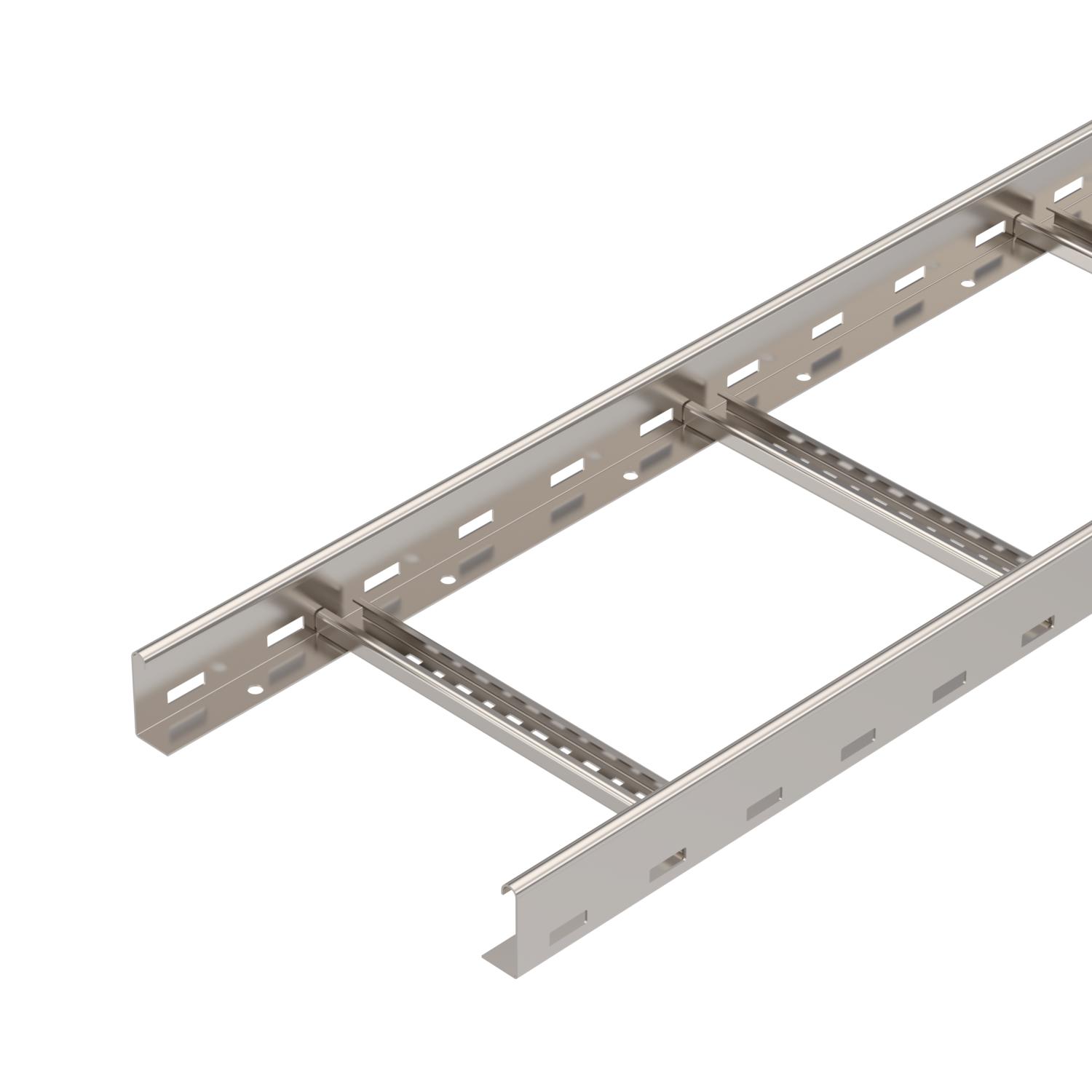

Produkta aprakstsKabeļu trepes ar perforētu profila malu un malas augstumu 60 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem (VS izpildījums).
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
-
- Tehniskie dati
-
Tehniskie dati
Attālums starp spraišļiem 300 mm Augstums 60 mm Balstu atstatums 1,5 m 3,1 kN/m Balstu atstatums 2,0 m 2,25 kN/m Balstu atstatums 2,5 m 1,5 kN/m Balstu atstatums 3,0 m 1,1 kN/m Balstu atstatums 3,5 m 0,75 kN/m Balstu atstatums 4,0 m 0,45 kN/m CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 15,255 kg CO₂e / 1 Metrs Derīgais šķērsgriezums 14800 mm² Derīgais šķērsgriezums 148 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Garums 6000 ft Garums 6000 mm Izmēri 60x300x6000 Izmērs 60x300x6000 Izmērs B 300 mm Krāsa tērauda Materiāls Nerūsējošais tērauds 1.4301 Metāla biezums 1,5 mm Nerūsējošs tērauds, kodināts nē Platums 300 mm Sānu caurumi jā Sānu malas konstrukcija plakans profils Spraišļa atveres izmērs 16,50 Spraišļa stiprinājums kniedēts no vienas puses Spraišļu izpildījums Caurumots profils Virsma neizolēts, apstrādāts Tehniskie dati
LG 60 VS tipa kabeļu trepju slodzes diagramma
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks ar grozāmu aizbīdni A2
DRL 300 A2 6052908 3 m
90° līkums VS 60 A2
LBI 90 630 VS A2 7160054 1 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Starpsiena 45 A2
TSG 45 A2 6062025 3 m
Skava starpsienas nostiprināšanai A2
KS KL A2 6062284 30 Gabals
Garenais savienotājs A2
LVG 60 A2 6208846 10 Gabals
Aizsargvāks 60
SKH 60 OR 6222537 40 Pāris - Lejupielādes
-
