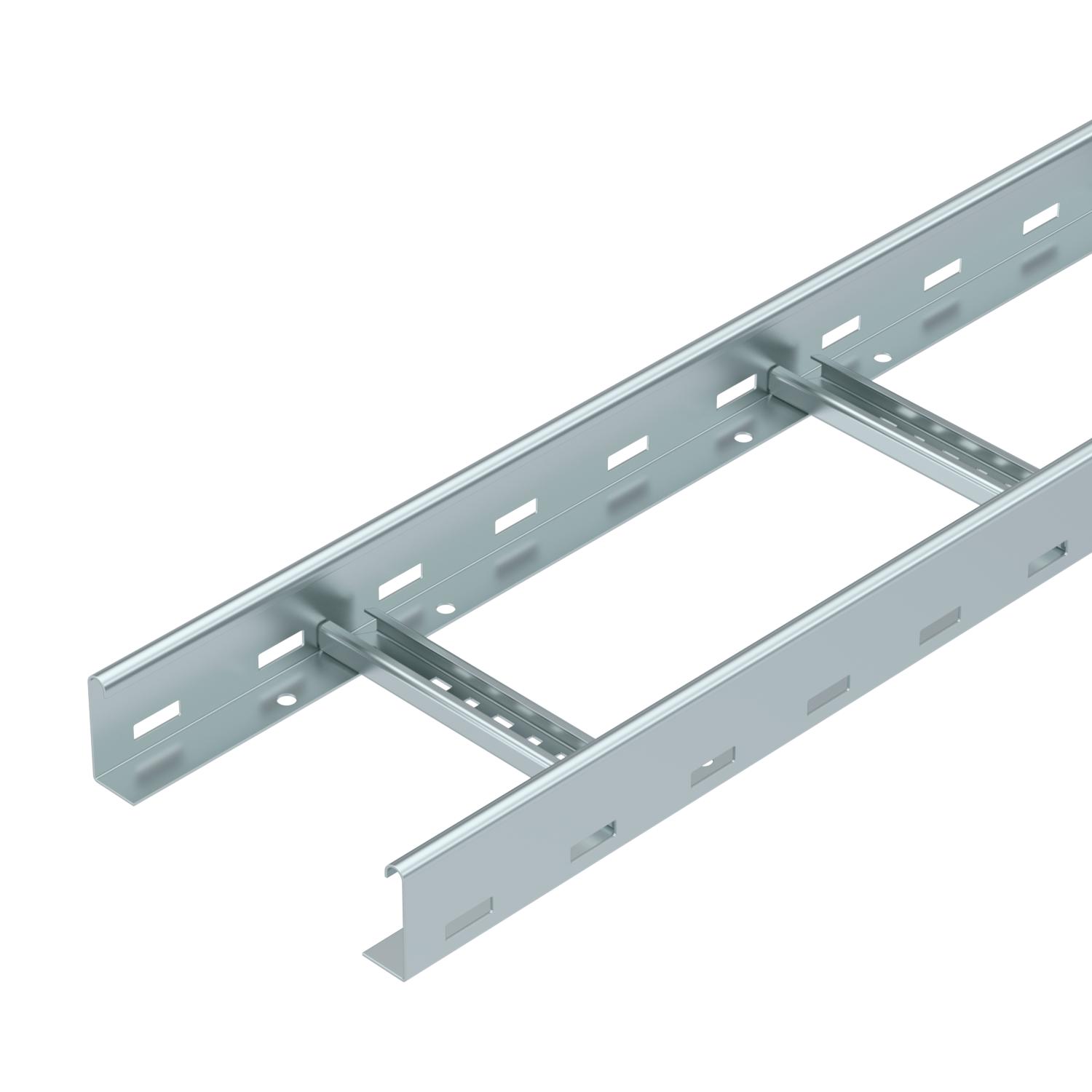

Kabeļu trepes LG 60, 3 m VS FS

Preces Nr. 6208538 | EAN 4012195064022

3000 mm
1,5 mm
Tērauds
cinkots
Produkta apraksts

Produkta apraksts

Kabeļu trepes ar perforētu profila malu un malas augstumu 60 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem (VS izpildījums).
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Citi platumi ir pieejami pēc pieprasījuma.
  • Magnētiskā ekranējuma efektivitāte
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem 300 mm
Augstums 60 mm
Balstu atstatums 1,5 m 3,1 kN/m
Balstu atstatums 2,0 m 2,25 kN/m
Balstu atstatums 2,5 m 1,5 kN/m
Balstu atstatums 3,0 m 1,1 kN/m
Balstu atstatums 3,5 m 0,75 kN/m
Balstu atstatums 4,0 m 0,45 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,925 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 9800 mm²
Derīgais šķērsgriezums 98 cm²
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 3000 ft
Garums 3000 mm
Izmēri 60x200x3000
Izmērs 60x200x3000
Izmērs B 200 mm
Krāsa cinks
Materiāls Tērauds
Metāla biezums 1,5 mm
Nerūsējošs tērauds, kodināts
Platums 200 mm
Sānu caurumi
Sānu malas konstrukcija plakans profils
Spraišļa atveres izmērs 16,50
Spraišļa stiprinājums kniedēts no vienas puses
Spraišļu izpildījums Caurumots profils
Ugunsdrošība Funkcijas nodrošinājums - standartam atbilstoša nesošā konstrukcija
Virsma cinkots

Tehniskie dati

LG 60 VS tipa kabeļu trepju slodzes diagramma

LG 60 VS tipa kabeļu trepju slodzes diagramma
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Metāla biezums Funkciju nodrošināšana Materiāls Virsma Preces Nr. Daudzums mazākā pārd. vien.
LG 620 VS 3 FS 3000 mm 200 mm 1,5 mm Tērauds cinkots 6208538
3 m
LG 630 VS 3 FS 3000 mm 300 mm 1,5 mm Tērauds cinkots 6208541
3 m
LG 640 VS 3 FS 3000 mm 400 mm 1,5 mm Tērauds cinkots 6208544
3 m
LG 650 VS 3 FS 3000 mm 500 mm 1,5 mm Tērauds cinkots 6208547
3 m
LG 660 VS 3 FS 3000 mm 600 mm 1,5 mm Tērauds cinkots 6208550
3 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FS Vāks ar grozāmu aizbīdni FS DRL 200 FS 6052207
3 m

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Starpsiena 45 FS Starpsiena 45 FS TSG 45 FS 6062033
3 m
Skava starpsienas nostiprināšanai A2 Skava starpsienas nostiprināšanai A2 KS KL A2 6062284
30 Gabals
Garenais savienotājs FS Garenais savienotājs FS LVG 60 FS 6208840
10 Gabals
Aizsargvāks 60 Aizsargvāks 60 SKH 60 OR 6222537
40 Pāris
Daudzfunkcionālais savienotājs FS Daudzfunkcionālais savienotājs FS LMFV 620 FS 6225710
1 Gabals
