Kabeļu trepes LG 110, 6 m VS FT 6000 | 300 | 1,5 | nē | Tērauds | karsti cinkots

Kabeļu trepes LG 110, 6 m VS FT

Preces Nr. 6216468 | EAN 4012195065388

Preces Nr. / Tips

Garums	6000 mm

Platums

Metāla biezums	1,5 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

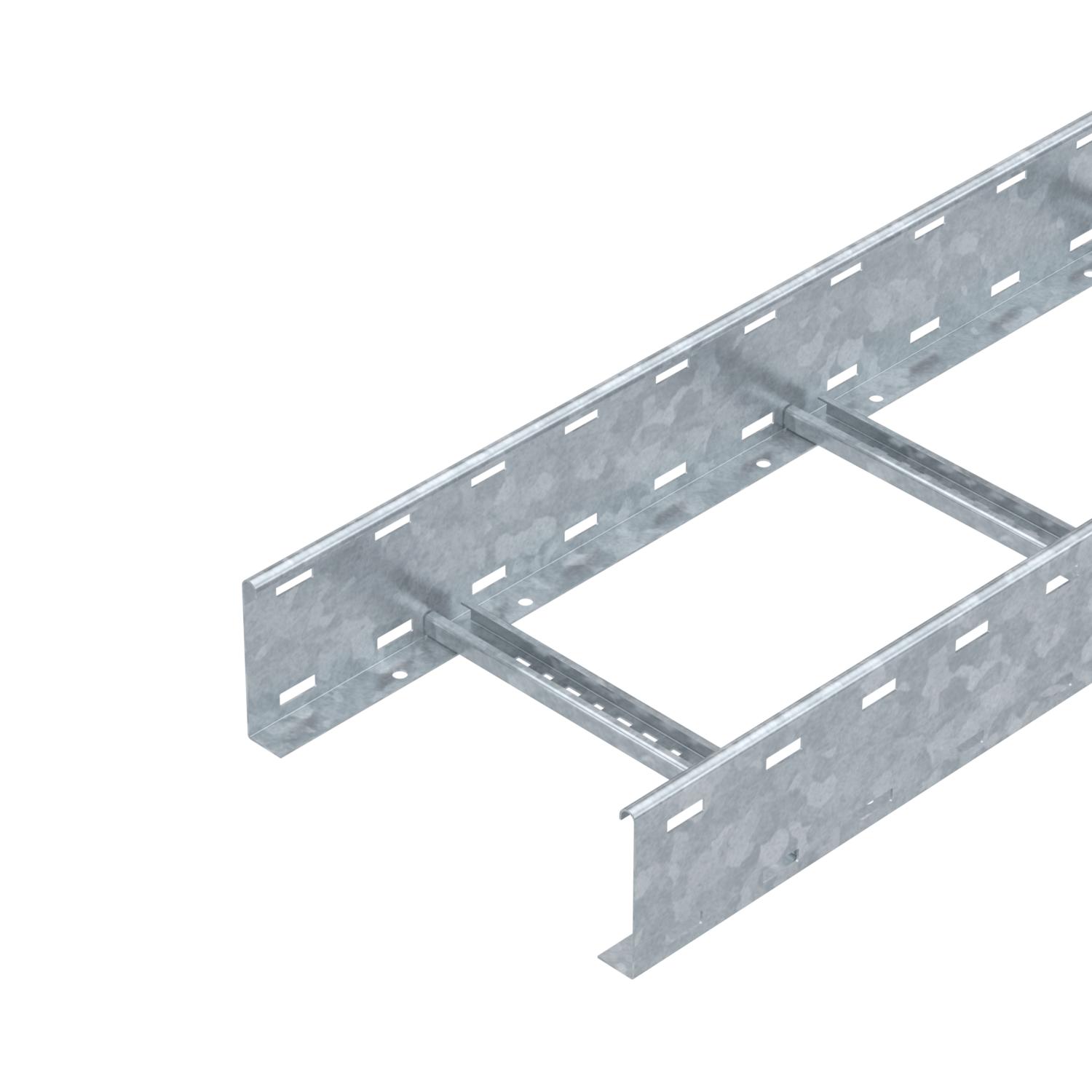

Kabeļu trepes ar perforētu profila malu un malas augstumu 110 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	110 mm
Balstu atstatums 2,0 m	3,1 kN/m
Balstu atstatums 2,5 m	2 kN/m
Balstu atstatums 3,0 m	1,4 kN/m
Balstu atstatums 3,5 m	0,9 kN/m
Balstu atstatums 4,0 m	0,65 kN/m
Balstu atstatums 4,5 m	0,5 kN/m
Balstu atstatums 5,0 m	0,5 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	9,491 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	283 cm²
Derīgais šķērsgriezums	28300 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	6000 mm

Garums	6000 ft

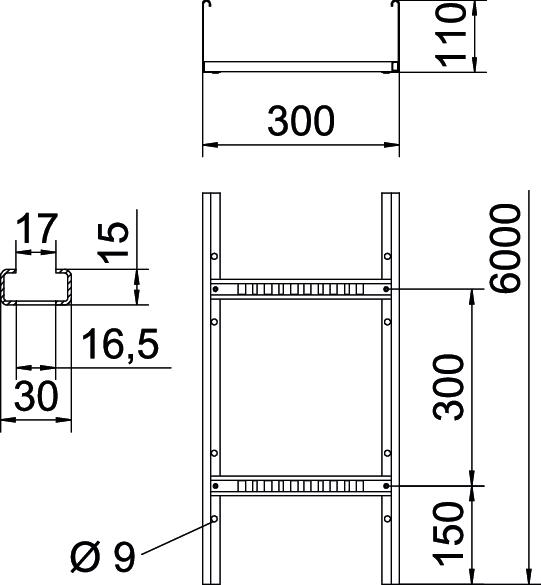

Izmēri	110x300x6000
Izmērs	110x300x6000
Izmērs B	300 mm
Krāsa	cinks
Materiāls	Tērauds
Metāla biezums	1,5 mm
Nerūsējošs tērauds, kodināts	nē
Platums	300 mm
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa atveres izmērs	16,50
Spraišļa stiprinājums	kniedēts no vienas puses
Spraišļu izpildījums	Caurumots profils
Virsma	karsti cinkots

Tehniskie dati

LG 110 VS tipa kabeļu trepju slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
LG 112 VS 6 FT	6000 mm	200 mm	1,5 mm	nē	Tērauds	karsti cinkots	6216465	m	6 m
LG 113 VS 6 FT	6000 mm	300 mm	1,5 mm	nē	Tērauds	karsti cinkots	6216468	m	6 m
LG 114 VS 6 FT	6000 mm	400 mm	1,5 mm	nē	Tērauds	karsti cinkots	6216471	m	6 m
LG 115 VS 6 FT	6000 mm	500 mm	1,5 mm	nē	Tērauds	karsti cinkots	6216474	m	6 m
LG 116 VS 6 FT	6000 mm	600 mm	1,5 mm	nē	Tērauds	karsti cinkots	6216477	m	6 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs FT	LVG 110 FT	6216548	Gabals	10 Gabals
Daudzfunkcionālais savienotājs FT	LMFV 1130 FT	6225772	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 300 FT	6051383	m	3 m
Starpsiena 85 DD	TSG 85 DD	6062331	m	3 m
