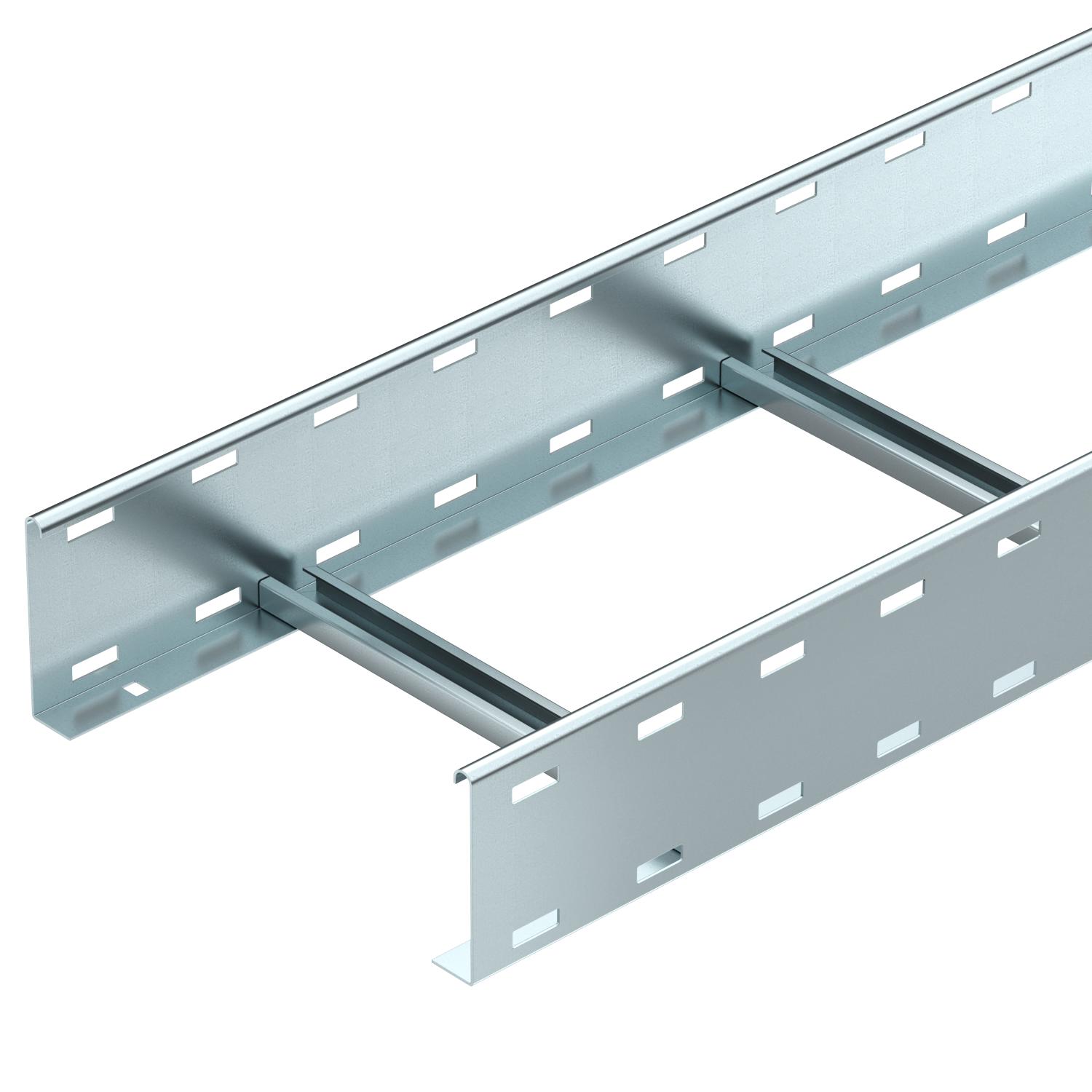

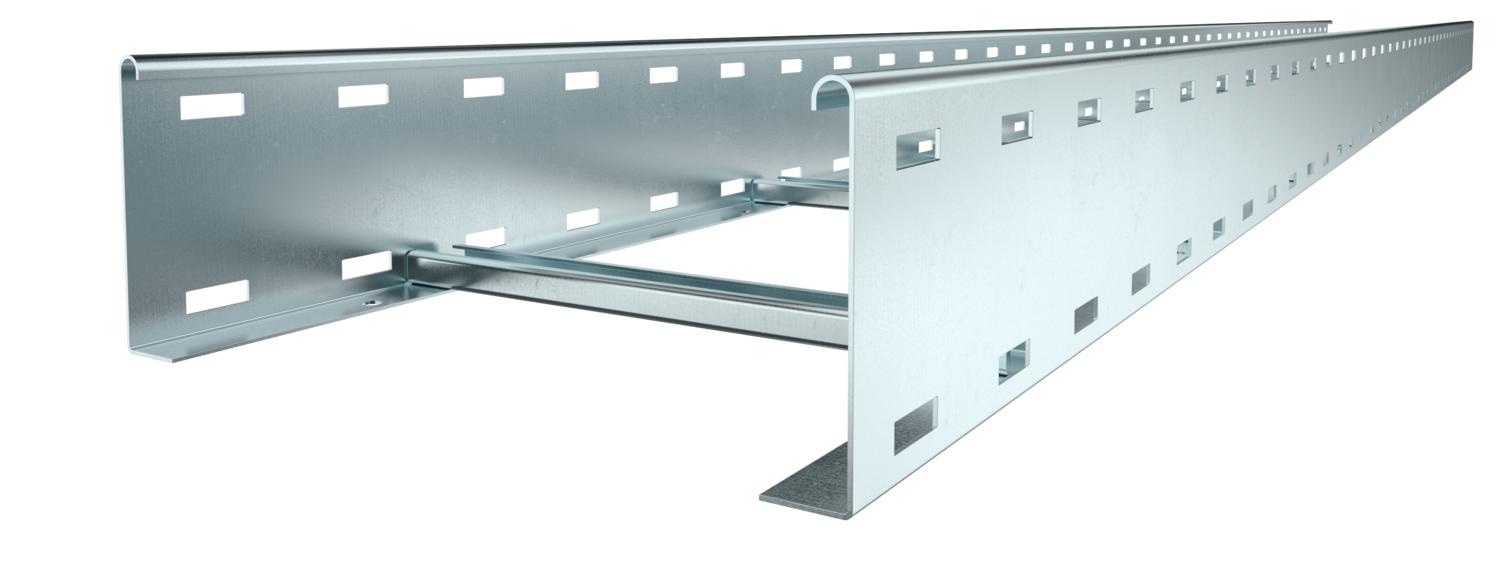

Kabeļu trepes LG 110, 3 m VS FS

Preces Nr. 6216404 | EAN 4012195064480

3000 mm
1,5 mm
Tērauds
cinkots
Produkta apraksts
Produkta apraksts
Kabeļu trepes ar perforētu profila malu un malas augstumu 110 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
  • Magnētiskā ekranējuma efektivitāte
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
  • Kabeļu trepes, malas augstums 110 mm
Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem 300 mm
Augstums 110 mm
Balstu atstatums 2,0 m 3,1 kN/m
Balstu atstatums 2,5 m 2 kN/m
Balstu atstatums 3,0 m 1,4 kN/m
Balstu atstatums 3,5 m 0,9 kN/m
Balstu atstatums 4,0 m 0,65 kN/m
Balstu atstatums 4,5 m 0,5 kN/m
Balstu atstatums 5,0 m 0,5 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 9,321 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 18800 mm²
Derīgais šķērsgriezums 188 cm²
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 3000 ft
Garums 3000 mm
Izmēri 110x200x3000
Izmērs 110x200x3000
Izmērs B 200 mm
Krāsa cinks
Materiāls Tērauds
Metāla biezums 1,5 mm
Nerūsējošs tērauds, kodināts
Platums 200 mm
Sānu caurumi
Sānu malas konstrukcija plakans profils
Spraišļa atveres izmērs 16,50
Spraišļa stiprinājums kniedēts no vienas puses
Spraišļu izpildījums Caurumots profils
Virsma cinkots

Tehniskie dati

LG 110 VS tipa kabeļu trepju slodzes diagramma

LG 110 VS tipa kabeļu trepju slodzes diagramma
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Metāla biezums Funkciju nodrošināšana Materiāls Virsma Preces Nr. Daudzums mazākā pārd. vien.
LG 112 VS 3 FS 3000 mm 200 mm 1,5 mm Tērauds cinkots 6216404
3 m
LG 113 VS 3 FS 3000 mm 300 mm 1,5 mm Tērauds cinkots 6216407
3 m
LG 114 VS 3 FS 3000 mm 400 mm 1,5 mm Tērauds cinkots 6216410
3 m
LG 115 VS 3 FS 3000 mm 500 mm 1,5 mm Tērauds cinkots 6216413
3 m
LG 116 VS 3 FS 3000 mm 600 mm 1,5 mm Tērauds cinkots 6216416
3 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs FS Garenais savienotājs FS LVG 110 FS 6216545
10 Gabals
Daudzfunkcionālais savienotājs FS Daudzfunkcionālais savienotājs FS LMFV 1120 FS 6225750
1 Gabals
Vāks ar grozāmu aizbīdni FS Vāks ar grozāmu aizbīdni FS DRL 200 FS 6052207
3 m
Starpsiena 85 FS Starpsiena 85 FS TSG 85 FS 6062114
3 m

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Aizsargvāciņš Aizsargvāciņš SKH 110 OR 6222553
20 Pāris
Skava starpsienas nostiprināšanai A2 Skava starpsienas nostiprināšanai A2 KS KL A2 6062284
30 Gabals
