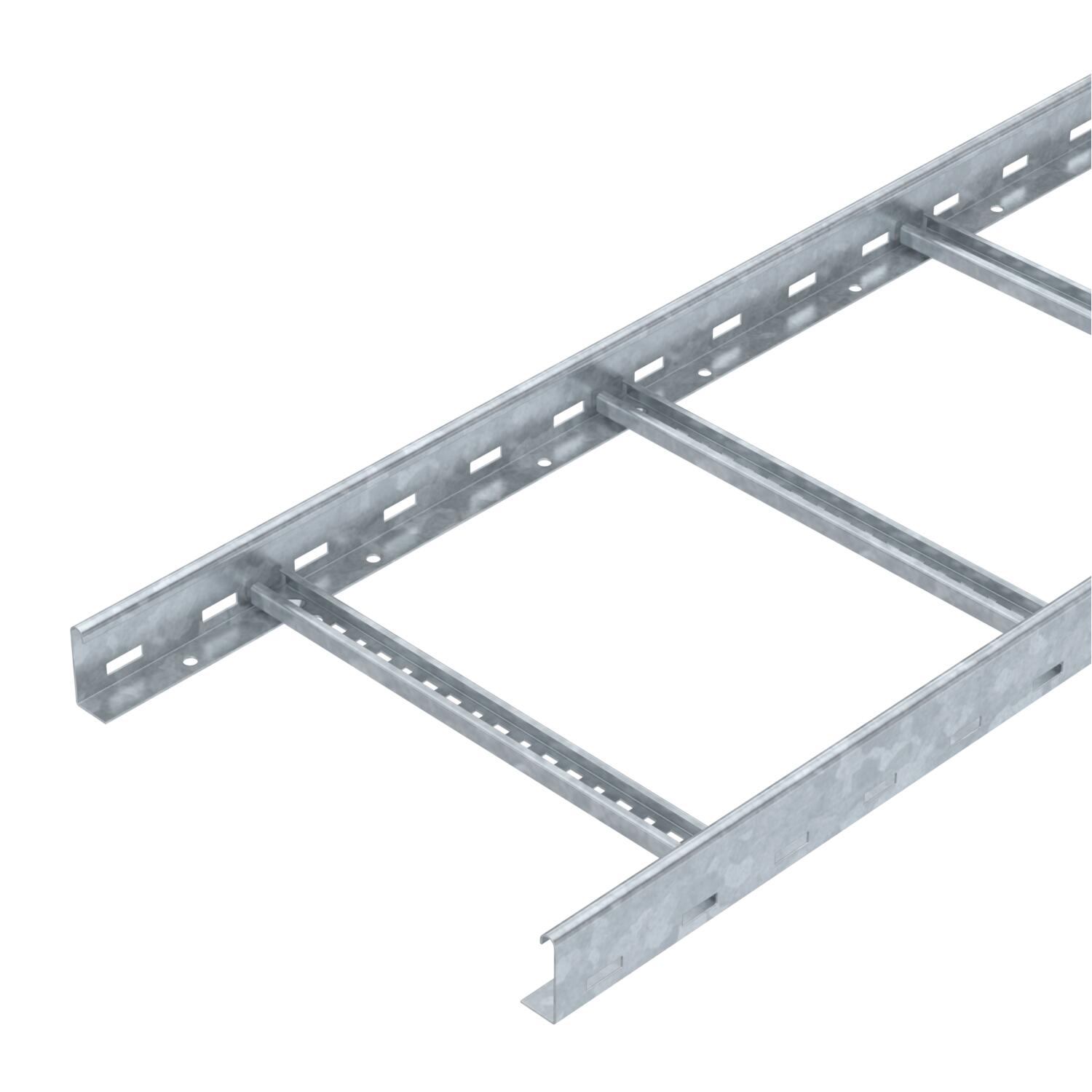

Kabeļu trepes LCIS 60, 6 m C30 FT

Preces Nr. 6209647 | EAN 4012196431809

6000 mm
1,5 mm
Produkta apraksts

Produkta apraksts

Kabeļu trepes ar 60 mm augstām malām, iemetinātiem, augšup vērstiem C30 profila spraišļiem. Ieliekta sānu mala pastiprinājumam, kas kalpo arī kā malu aizsargs. Nostiprināšana uz balsteņa notiek ar LKS 40 tipa skavām. Spraugas izmērs spraišļiem ir 16,5 mm, atbilstošais piekarapskavas tips ir 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
  • Kabeļu trepes, malas augstums 60 mm
Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem 300 mm
Augstums 60 mm
Balstu atstatums 1,5 m 3,3 kN/m
Balstu atstatums 2,0 m 2 kN/m
Balstu atstatums 2,5 m 1,3 kN/m
Balstu atstatums 3,0 m 1 kN/m
Balstu atstatums 3,5 m 0,78 kN/m
Balstu atstatums 4,0 m 0,4 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,925 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 160 cm²
Derīgais šķērsgriezums 16000 mm²
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 6000 mm
Garums 6000 ft

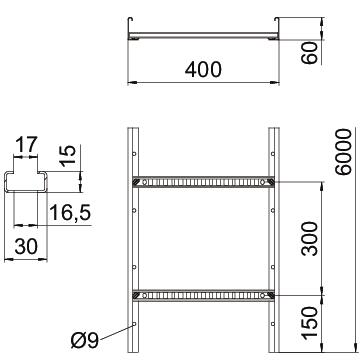

Izmērs 60x400x6000
Izmērs B 400 mm
Krāsa cinks
Materiāls Tērauds
Metāla biezums 1,5 mm
Nerūsējošs tērauds, kodināts
Platums 400 mm
Sānu caurumi
Sānu malas konstrukcija plakans profils
Spraišļa atveres izmērs 16,50
Spraišļa stiprinājums metināts
Spraišļu izpildījums Caurumots profils
Virsma karsti cinkots

Tehniskie dati

Slodzes diagramma, kabeļu trepes, tips LCIS 60

Slodzes diagramma, kabeļu trepes, tips LCIS 60
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Metāla biezums Funkciju nodrošināšana Preces Nr. Daudzums mazākā pārd. vien.
LCIS 620 6 FT 6000 mm 200 mm 1,5 mm 6209643
6 m
LCIS 630 6 FT 6000 mm 300 mm 1,5 mm 6209645
6 m
LCIS 640 6 FT 6000 mm 400 mm 1,5 mm 6209647
6 m
LCIS 650 6 FT 6000 mm 500 mm 1,5 mm 6209649
6 m
LCIS 660 6 FT 6000 mm 600 mm 1,5 mm 6209651
6 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs FT Garenais savienotājs FT LVG 60 FT 6208843
10 Gabals
90° līkums 60 FT 90° līkums 60 FT LB 90 640 R3 FT 6225066
1 Gabals
Daudzfunkcionālais savienotājs FT Daudzfunkcionālais savienotājs FT LMFV 640 FT 6225734
1 Gabals
Vāks ar grozāmu aizbīdni FT Vāks ar grozāmu aizbīdni FT DRL 400 FT 6051413
3 m
Starpsiena 45 DD Starpsiena 45 DD TSG 45 DD 6062321
3 m

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Aizsargvāks 60 Aizsargvāks 60 SKH 60 OR 6222537
40 Pāris
Skava starpsienas nostiprināšanai A2 Skava starpsienas nostiprināšanai A2 KS KL A2 6062284
30 Gabals
