Kabeļu trepes LCIS 60, 6 m C30 FT 6000 | 300 | 1,5 | nē

Kabeļu trepes LCIS 60, 6 m C30 FT

Preces Nr. 6209645 | EAN 4012196431793

Preces Nr. / Tips

Garums	6000 mm

Platums

Metāla biezums	1,5 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

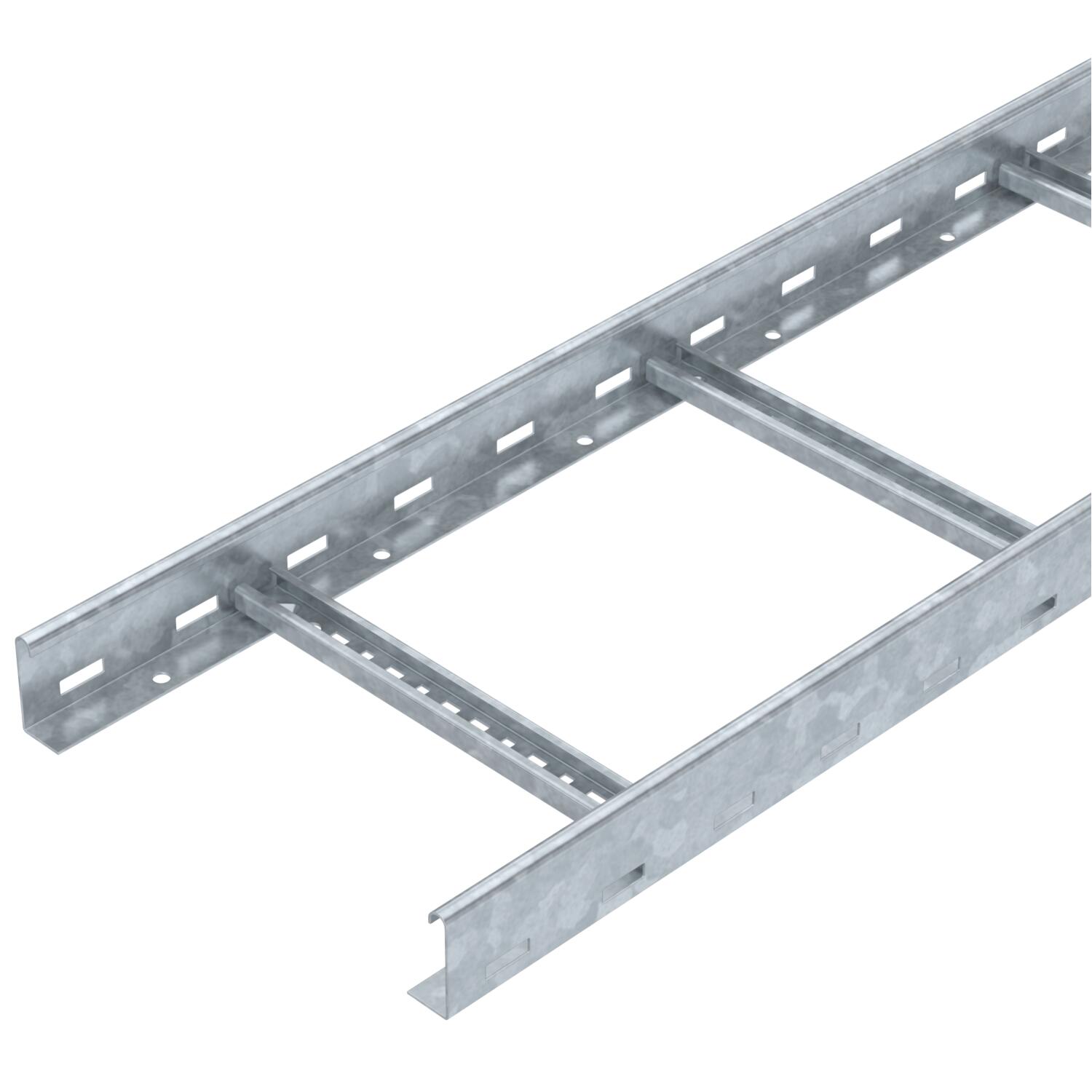

Kabeļu trepes ar 60 mm augstām malām, iemetinātiem, augšup vērstiem C30 profila spraišļiem. Ieliekta sānu mala pastiprinājumam, kas kalpo arī kā malu aizsargs. Nostiprināšana uz balsteņa notiek ar LKS 40 tipa skavām. Spraugas izmērs spraišļiem ir 16,5 mm, atbilstošais piekarapskavas tips ir 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	60 mm
Balstu atstatums 1,5 m	3,3 kN/m
Balstu atstatums 2,0 m	2 kN/m
Balstu atstatums 2,5 m	1,3 kN/m
Balstu atstatums 3,0 m	1 kN/m
Balstu atstatums 3,5 m	0,78 kN/m
Balstu atstatums 4,0 m	0,4 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	6,811 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	120 cm²
Derīgais šķērsgriezums	12000 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	6000 ft

Garums	6000 mm

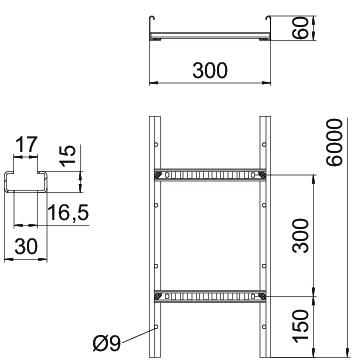

Izmērs	60x300x6000
Izmērs B	300 mm
Krāsa	cinks
Materiāls	Tērauds
Metāla biezums	1,5 mm
Nerūsējošs tērauds, kodināts	nē
Platums	300 mm
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa atveres izmērs	16,50
Spraišļa stiprinājums	metināts
Spraišļu izpildījums	Caurumots profils
Virsma	karsti cinkots

Tehniskie dati

Slodzes diagramma, kabeļu trepes, tips LCIS 60

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	nē	6209643	m	6 m
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	nē	6209645	m	6 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	nē	6209647	m	6 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	nē	6209649	m	6 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	nē	6209651	m	6 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs FT	LVG 60 FT	6208843	Gabals	10 Gabals
90° līkums 60 FT	LB 90 630 R3 FT	6225064	Gabals	1 Gabals
Daudzfunkcionālais savienotājs FT	LMFV 630 FT	6225732	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 300 FT	6051383	m	3 m
Starpsiena 45 DD	TSG 45 DD	6062321	m	3 m
