Kabeļu trepes LCIS 60, 6 m C30 A2 6000 | 400 | 1,5 | nē

Kabeļu trepes LCIS 60, 6 m C30 A2

Preces Nr. 6207256 | EAN 4012196431700

Preces Nr. / Tips

Garums	6000 mm

Platums

Metāla biezums	1,5 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

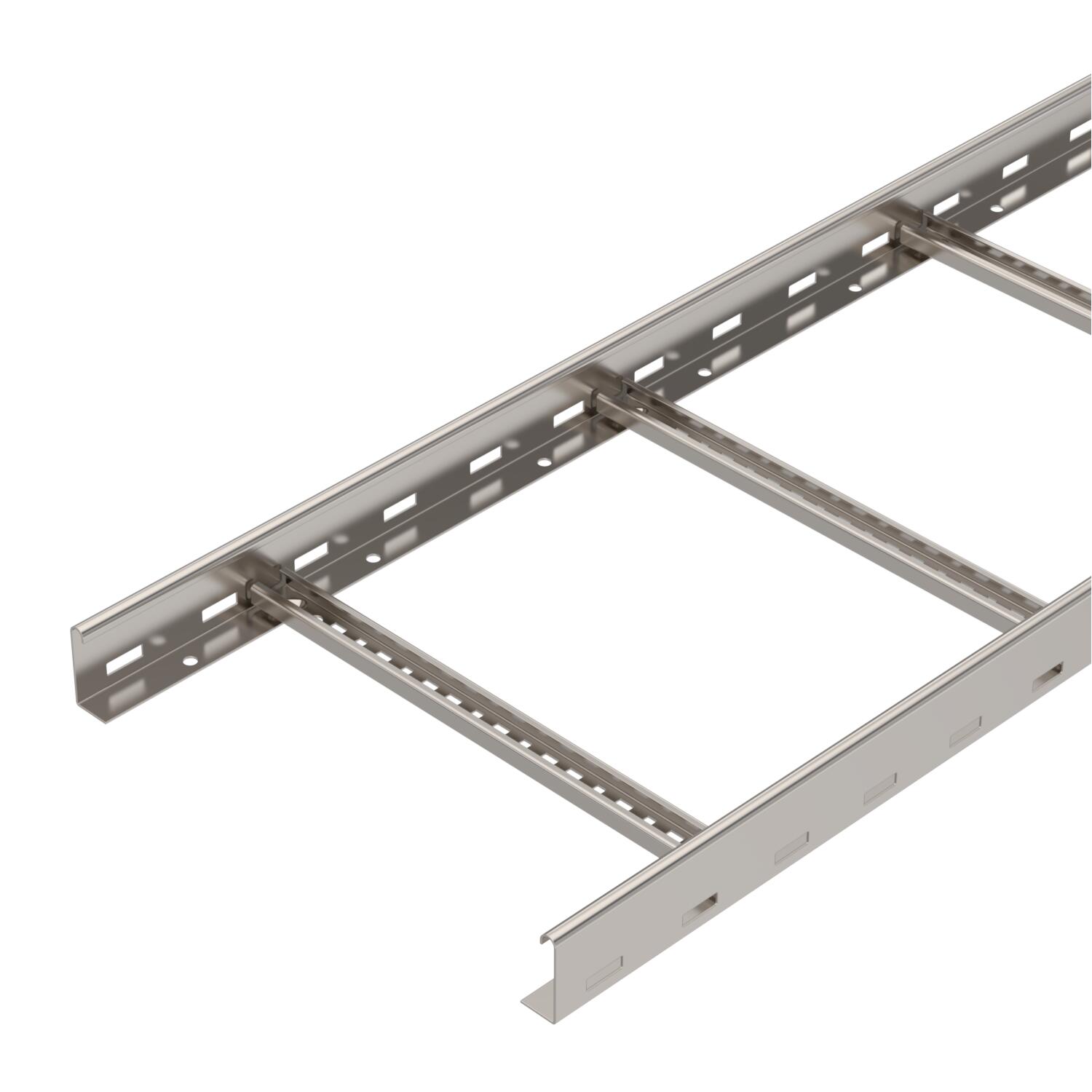

Kabeļu trepes ar 60 mm augstām malām, iemetinātiem un augšup vērstiem C30 profila spraišļiem. Ieliekta sānu mala pastiprinājumam, kas kalpo arī kā malu aizsargs. Nostiprināšana uz balsteņa notiek ar LKS 40 tipa skavām. Spraugas izmērs spraišļiem ir 16,5 mm, atbilstošais piekarapskavas tips ir 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	60 mm
Balstu atstatums 1,5 m	3,3 kN/m
Balstu atstatums 2,0 m	2 kN/m
Balstu atstatums 2,5 m	1,3 kN/m
Balstu atstatums 3,0 m	1 kN/m
Balstu atstatums 3,5 m	0,78 kN/m
Balstu atstatums 4,0 m	0,4 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	16,394 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	16000 mm²
Derīgais šķērsgriezums	160 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	6000 ft

Garums	6000 mm

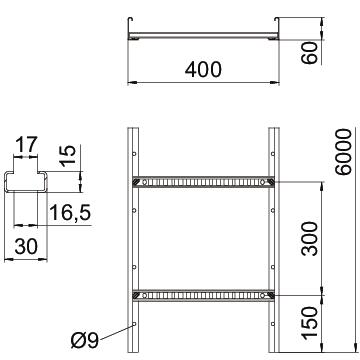

Izmērs	60x400x6000
Izmērs B	400 mm
Krāsa	tērauda
Materiāls	Nerūsējošais tērauds 1.4301
Metāla biezums	1,5 mm
Nerūsējošs tērauds, kodināts	jā
Platums	400 mm
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa atveres izmērs	16,50
Spraišļa stiprinājums	metināts
Spraišļu izpildījums	Caurumots profils
Virsma	neizolēts, apstrādāts

Tehniskie dati

Slodzes diagramma, kabeļu trepes, tips LCIS 60

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
LCIS 620 6 A2	6000 mm	200 mm	1,5 mm	nē	6207252	m	6 m
LCIS 630 6 A2	6000 mm	300 mm	1,5 mm	nē	6207254	m	6 m
LCIS 640 6 A2	6000 mm	400 mm	1,5 mm	nē	6207256	m	6 m
LCIS 650 6 A2	6000 mm	500 mm	1,5 mm	nē	6207258	m	6 m
LCIS 660 6 A2	6000 mm	600 mm	1,5 mm	nē	6207260	m	6 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs A2	LVG 60 A2	6208846	Gabals	10 Gabals

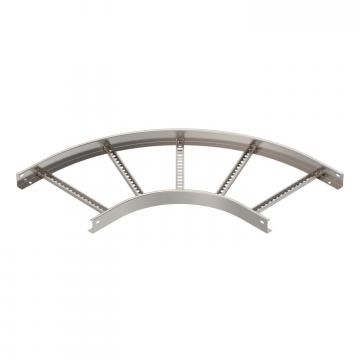

90° līkums 60 A2	LB 90 640 R3 A2	6225086	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni A2	DRL 400 A2	6052932	m	3 m
Starpsiena 45 A2	TSG 45 A2	6062025	m	3 m
