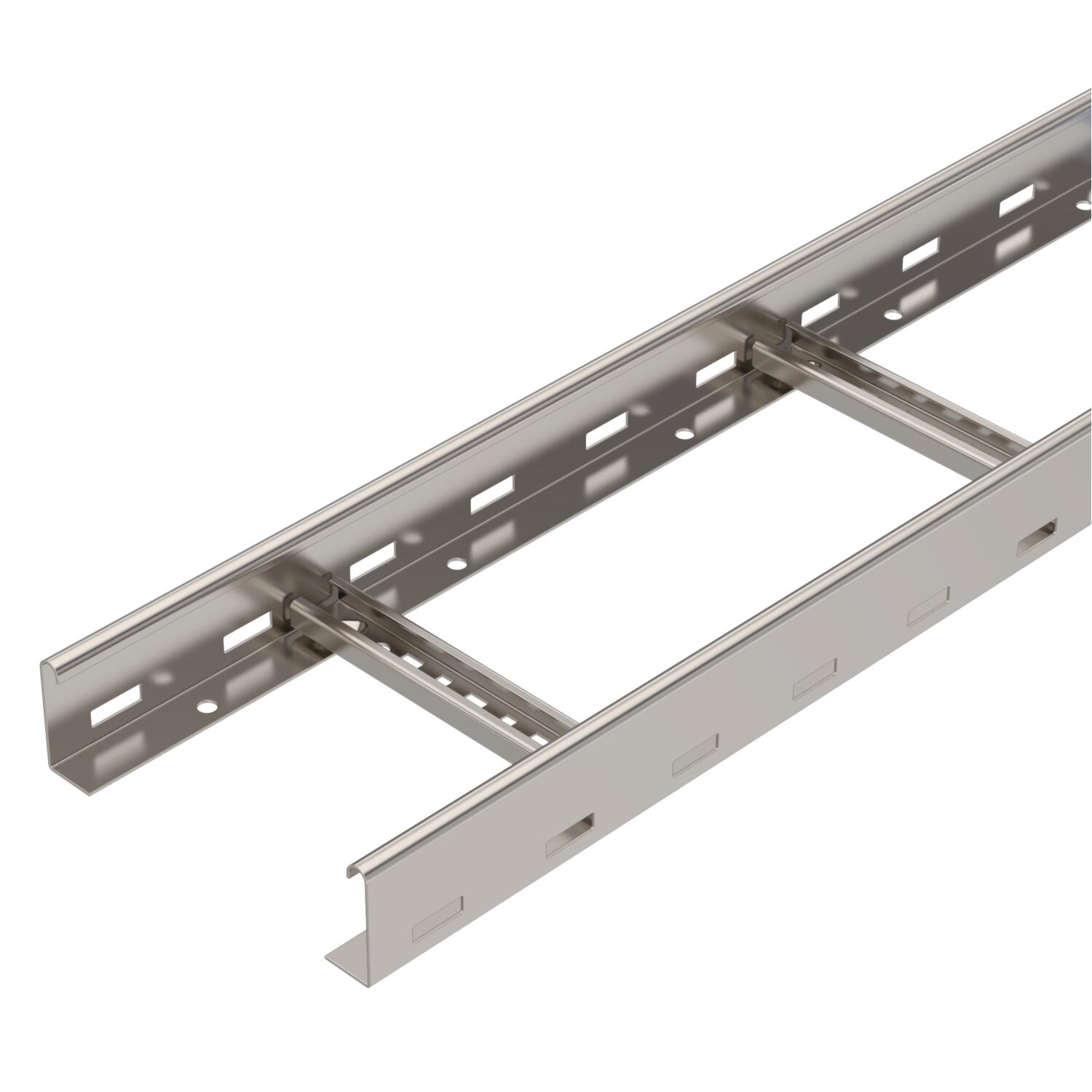

Kabeļu trepes LCIS 60, 6 m C30 A2

Preces Nr. 6207252 | EAN 4012196431687

6000 mm
1,5 mm
Produkta apraksts
Produkta apraksts
Kabeļu trepes ar 60 mm augstām malām, iemetinātiem un augšup vērstiem C30 profila spraišļiem. Ieliekta sānu mala pastiprinājumam, kas kalpo arī kā malu aizsargs. Nostiprināšana uz balsteņa notiek ar LKS 40 tipa skavām. Spraugas izmērs spraišļiem ir 16,5 mm, atbilstošais piekarapskavas tips ir 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
  • Kabeļu trepes, malas augstums 60 mm
Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem 300 mm
Augstums 60 mm
Balstu atstatums 1,5 m 3,3 kN/m
Balstu atstatums 2,0 m 2 kN/m
Balstu atstatums 2,5 m 1,3 kN/m
Balstu atstatums 3,0 m 1 kN/m
Balstu atstatums 3,5 m 0,78 kN/m
Balstu atstatums 4,0 m 0,4 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 13,896 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 80 cm²
Derīgais šķērsgriezums 8000 mm²
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 6000 mm
Garums 6000 ft
Izmērs 60x200x6000
Izmērs B 200 mm
Krāsa tērauda
Materiāls Nerūsējošais tērauds 1.4301
Metāla biezums 1,5 mm
Nerūsējošs tērauds, kodināts
Platums 200 mm
Sānu caurumi
Sānu malas konstrukcija plakans profils
Spraišļa atveres izmērs 17,00
Spraišļa stiprinājums metināts
Spraišļu izpildījums Caurumots profils
Virsma neizolēts, apstrādāts

Tehniskie dati

Slodzes diagramma, kabeļu trepes, tips LCIS 60

Slodzes diagramma, kabeļu trepes, tips LCIS 60
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Metāla biezums Funkciju nodrošināšana Preces Nr. Daudzums mazākā pārd. vien.
LCIS 620 6 A2 6000 mm 200 mm 1,5 mm 6207252
6 m

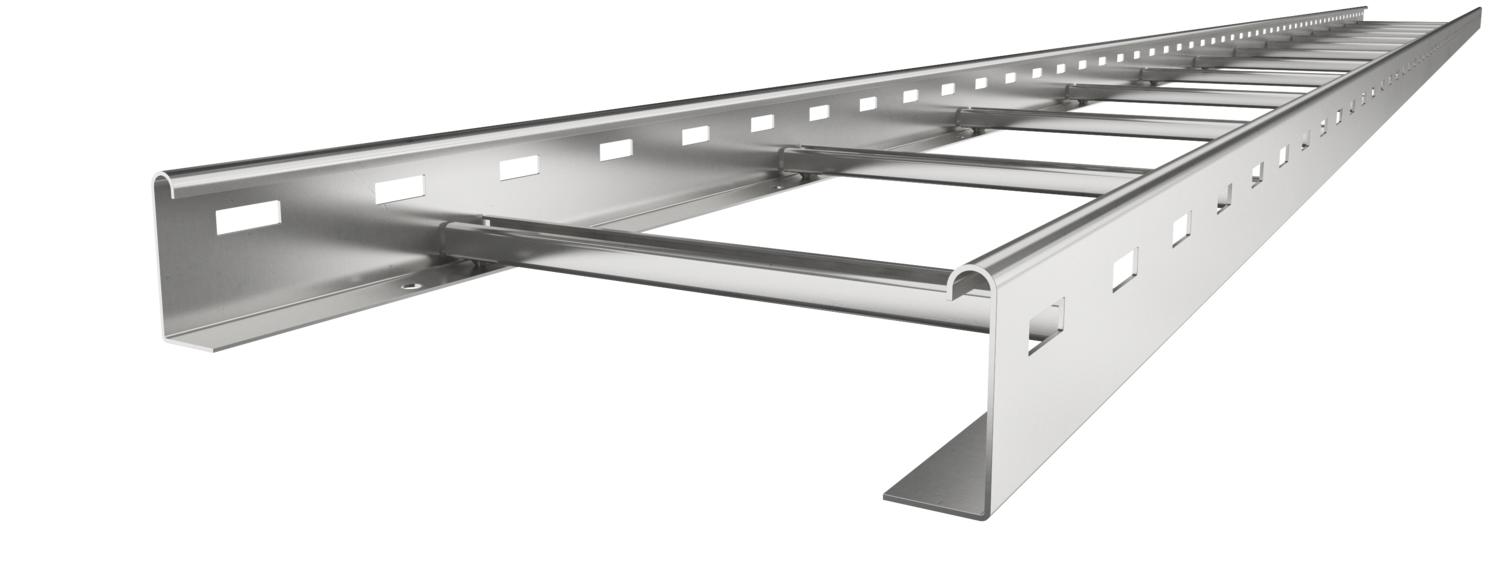

LCIS 630 6 A2 6000 mm 300 mm 1,5 mm 6207254
6 m
LCIS 640 6 A2 6000 mm 400 mm 1,5 mm 6207256
6 m
LCIS 650 6 A2 6000 mm 500 mm 1,5 mm 6207258
6 m
LCIS 660 6 A2 6000 mm 600 mm 1,5 mm 6207260
6 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenais savienotājs A2 Garenais savienotājs A2 LVG 60 A2 6208846
10 Gabals

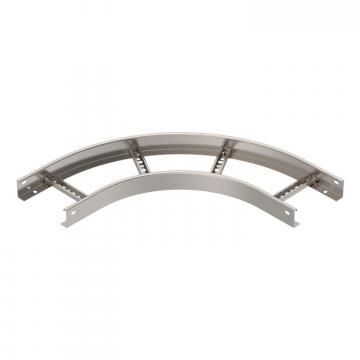

90° līkums 60 A2 90° līkums 60 A2 LB 90 620 R3 A2 6225082
1 Gabals
Vāks ar grozāmu aizbīdni A2 Vāks ar grozāmu aizbīdni A2 DRL 200 A2 6052894
3 m
Starpsiena 45 A2 Starpsiena 45 A2 TSG 45 A2 6062025
3 m

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Aizsargvāks 60 Aizsargvāks 60 SKH 60 OR 6222537
40 Pāris
Skava starpsienas nostiprināšanai A2 Skava starpsienas nostiprināšanai A2 KS KL A2 6062284
30 Gabals
