Produkta apraksts

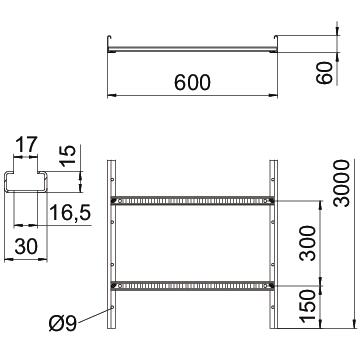

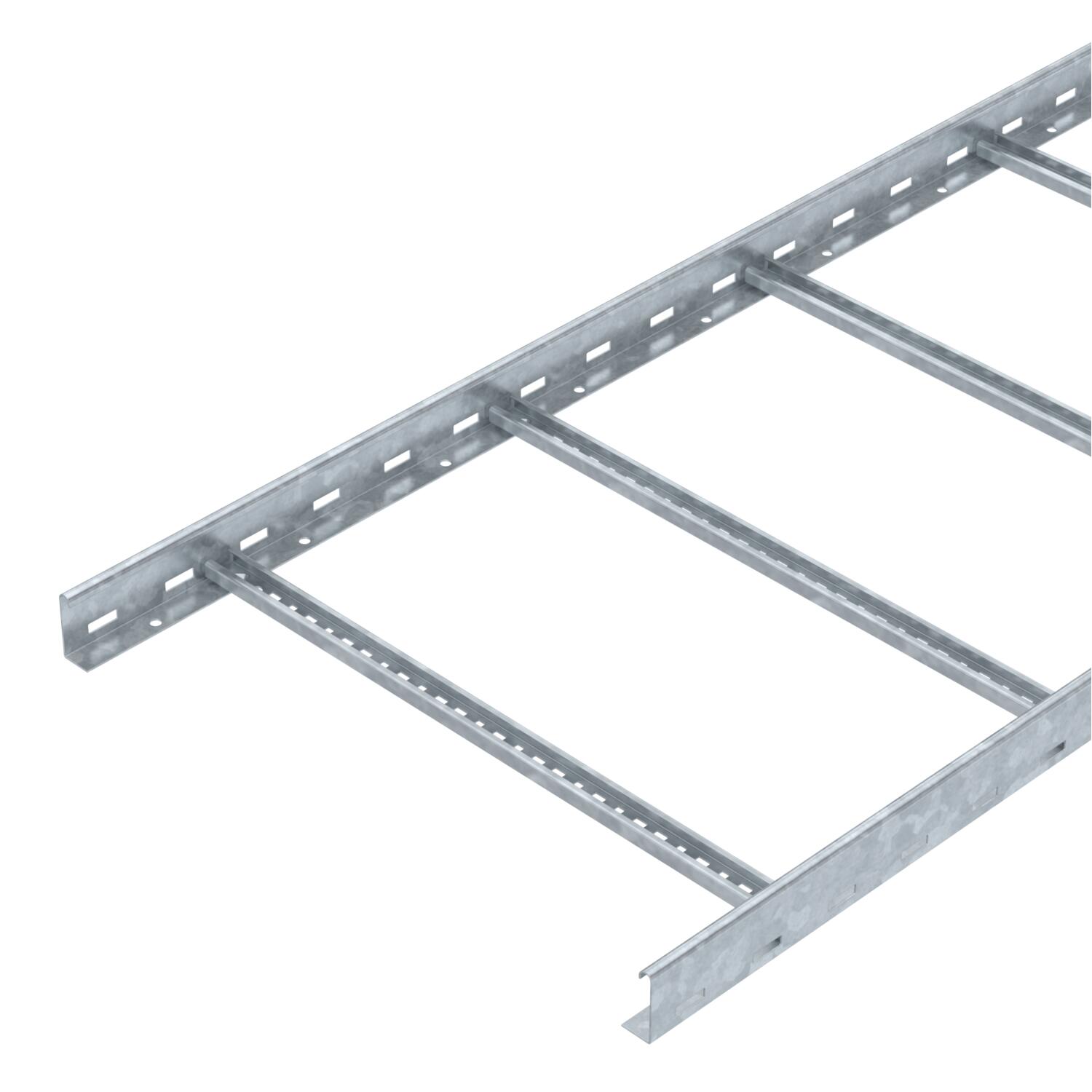

Kabeļu trepes ar 60 mm augstām malām, iemetinātiem, augšup vērstiem C30 profila spraišļiem. Ieliekta sānu mala pastiprinājumam, kas kalpo arī kā malu aizsargs. Nostiprināšana uz balsteņa notiek ar LKS 40 tipa skavām. Spraugas izmērs spraišļiem ir 16,5 mm, atbilstošais piekarapskavas tips ir 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
- Tehniskie dati
-
Tehniskie dati
Attālums starp spraišļiem 300 mm Derīgais šķērsgriezums 24000 mm² Derīgais šķērsgriezums 240 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Izmērs 60x600x3000 Materiāls Tērauds Metāla biezums 1,5 mm Nerūsējošs tērauds, kodināts nē Sānu caurumi jā Sānu malas konstrukcija plakans profils Spraišļa stiprinājums metināts Spraišļu izpildījums Caurumots profils Virsma karsti cinkots Izmēri
Augstums 60 mm Garums 3000 mm Garums 3000 ft Izmērs B 600 mm Platums 600 mm Spraišļa atveres izmērs 17,00 Noslodze
Balstu atstatums 1,5 m 3,3 kN/m Balstu atstatums 2,0 m 2 kN/m Balstu atstatums 2,5 m 1,3 kN/m Balstu atstatums 3,0 m 1 kN/m Balstu atstatums 3,5 m 0,78 kN/m Balstu atstatums 4,0 m 0,4 kN/m Tehniskie dati
Slodzes diagramma, kabeļu trepes, tips LCIS 60
- Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
- Attālums starp balstiem, m
- Profila izliece mm pie pieļaujamās slodzes kN/m
- Slodzes shēma pārbaudes laikā
- Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
- Profila izlieces līkne atkarībā no balstu attāluma
