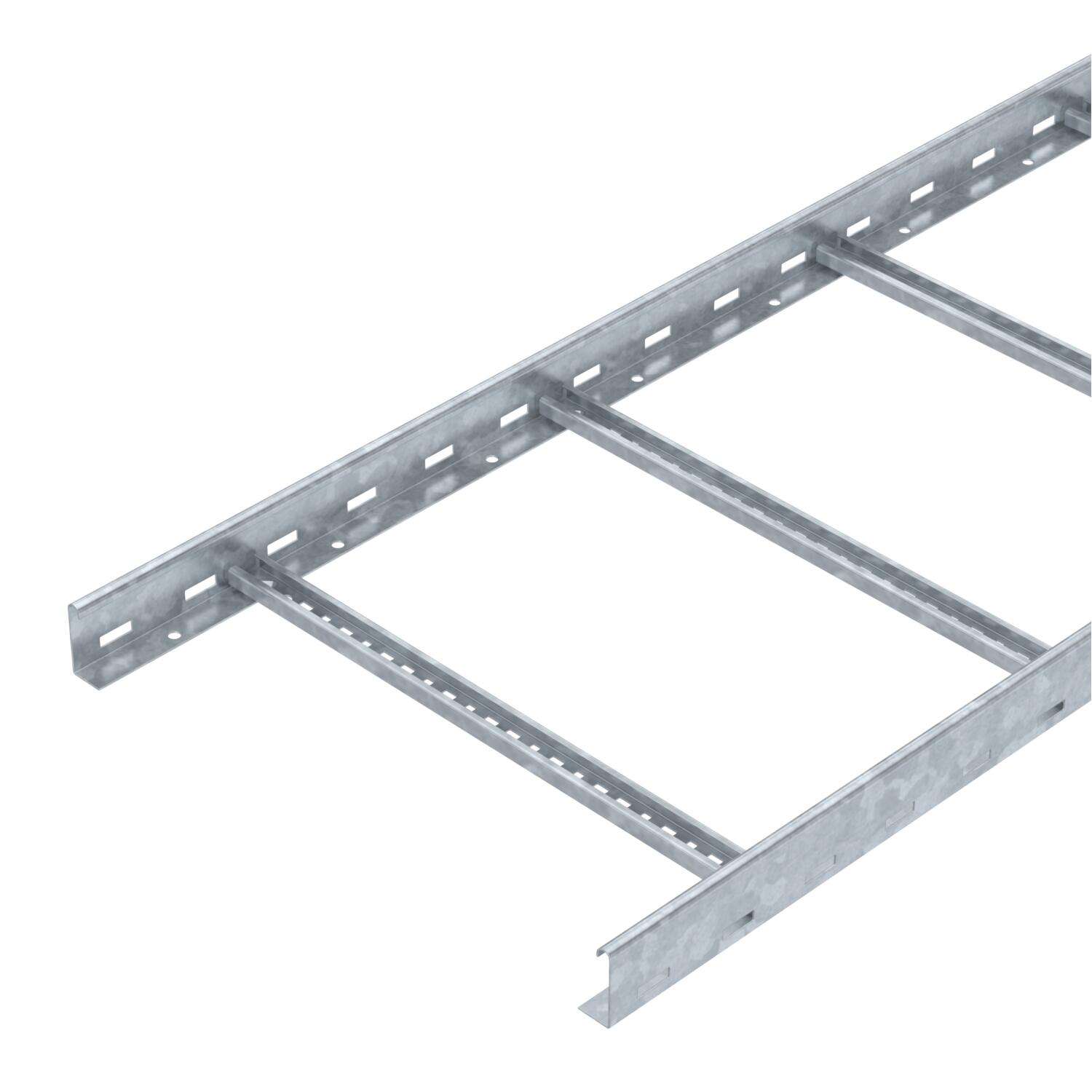

Kabeļu trepes LCIS 60, 3 m C30 FT 3000 | 500 | 1,5 | nē

Kabeļu trepes LCIS 60, 3 m C30 FT

Preces Nr. 6209727 | EAN 4012196431762

Preces Nr. / Tips

Garums	3000 mm

Platums

Metāla biezums	1,5 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Kabeļu trepes ar 60 mm augstām malām, iemetinātiem, augšup vērstiem C30 profila spraišļiem. Ieliekta sānu mala pastiprinājumam, kas kalpo arī kā malu aizsargs. Nostiprināšana uz balsteņa notiek ar LKS 40 tipa skavām. Spraugas izmērs spraišļiem ir 16,5 mm, atbilstošais piekarapskavas tips ir 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Derīgais šķērsgriezums	20000 mm²
Derīgais šķērsgriezums	200 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Izmērs	60x500x3000
Materiāls	Tērauds

Metāla biezums	1,5 mm
Nerūsējošs tērauds, kodināts	nē
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa stiprinājums	metināts
Spraišļu izpildījums	Caurumots profils
Virsma	karsti cinkots

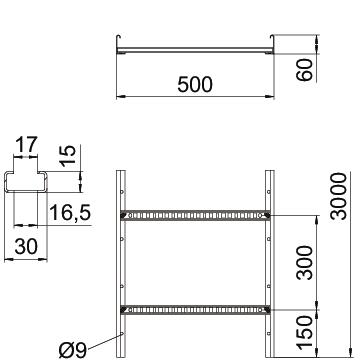

Izmēri

Augstums	60 mm
Garums	3000 ft
Garums	3000 mm

Izmērs B	500 mm
Platums	500 mm
Spraišļa atveres izmērs	17,00

Noslodze

Balstu atstatums 1,5 m	3,3 kN/m
Balstu atstatums 2,0 m	2 kN/m
Balstu atstatums 2,5 m	1,3 kN/m

Balstu atstatums 3,0 m	1 kN/m
Balstu atstatums 3,5 m	0,78 kN/m
Balstu atstatums 4,0 m	0,4 kN/m

Tehniskie dati

Slodzes diagramma, kabeļu trepes, tips LCIS 60

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
LCIS 610 3 FT	3000 mm	100 mm	1,5 mm	nē	6209719	m	3 m
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	nē	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	nē	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	nē	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	nē	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	nē	6209729	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs FT	LVG 60 FT	6208843	Gabals	10 Gabals

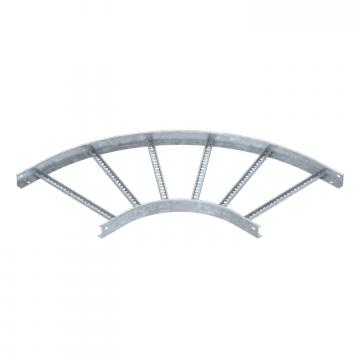

90° līkums 60 FT	LB 90 650 R3 FT	6225068	Gabals	1 Gabals

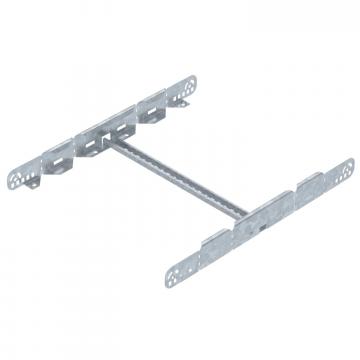

Daudzfunkcionālais savienotājs FT	LMFV 650 FT	6225736	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 500 FT	6051448	m	3 m
Starpsiena 45 DD	TSG 45 DD	6062321	m	3 m
