Kabeļu trepes LCIS 60, 3 m C30 FT 3000 | 200 | 1,5 | nē

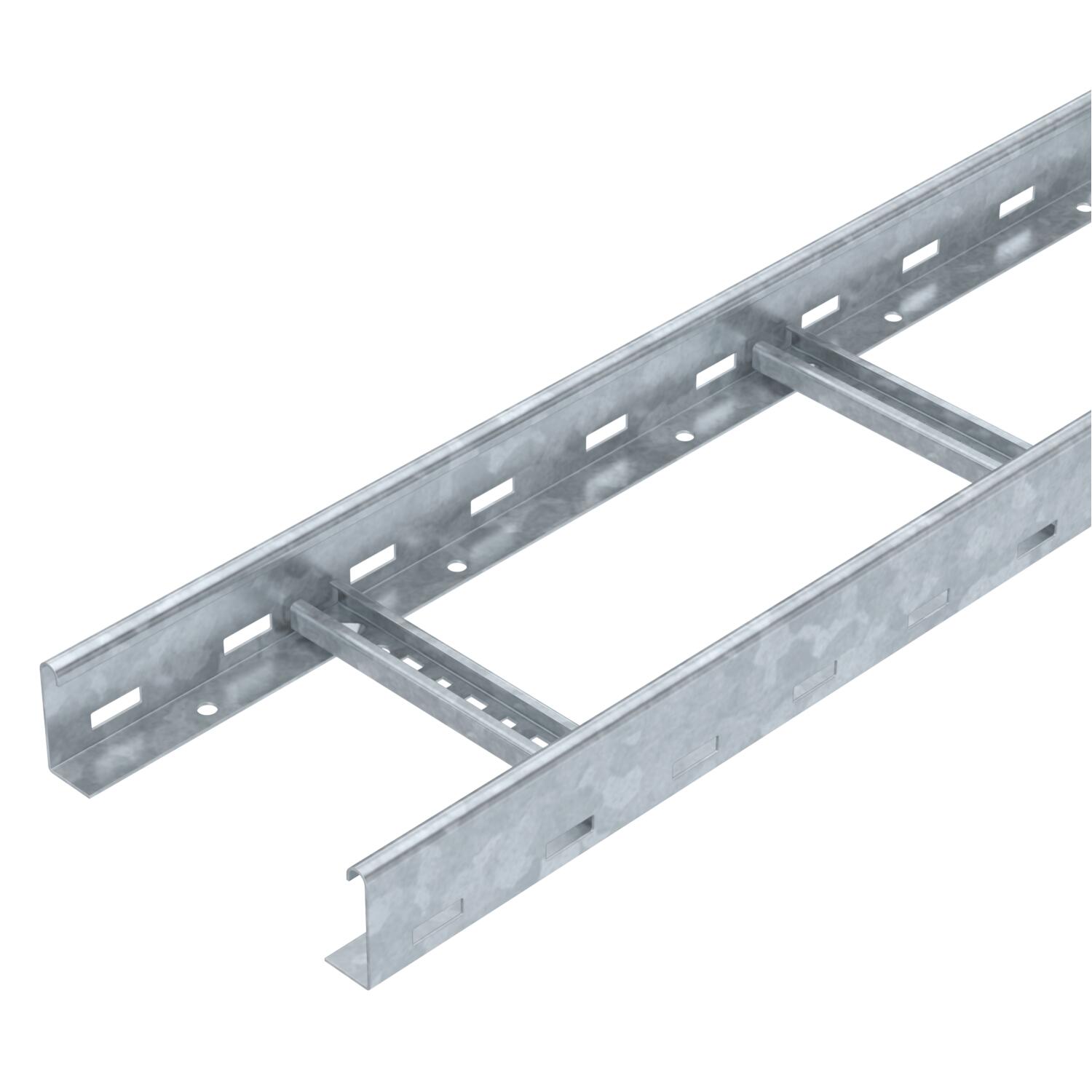

Kabeļu trepes LCIS 60, 3 m C30 FT

Preces Nr. 6209721 | EAN 4012196431731

Preces Nr. / Tips

Garums	3000 mm

Platums

Metāla biezums	1,5 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Kabeļu trepes ar 60 mm augstām malām, iemetinātiem, augšup vērstiem C30 profila spraišļiem. Ieliekta sānu mala pastiprinājumam, kas kalpo arī kā malu aizsargs. Nostiprināšana uz balsteņa notiek ar LKS 40 tipa skavām. Spraugas izmērs spraišļiem ir 16,5 mm, atbilstošais piekarapskavas tips ir BS-H....
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	60 mm
Balstu atstatums 1,5 m	3,3 kN/m
Balstu atstatums 2,0 m	2 kN/m
Balstu atstatums 2,5 m	1,3 kN/m
Balstu atstatums 3,0 m	1 kN/m
Balstu atstatums 3,5 m	0,78 kN/m
Balstu atstatums 4,0 m	0,4 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	6,424 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	80 cm²
Derīgais šķērsgriezums	8000 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm

Garums	3000 ft

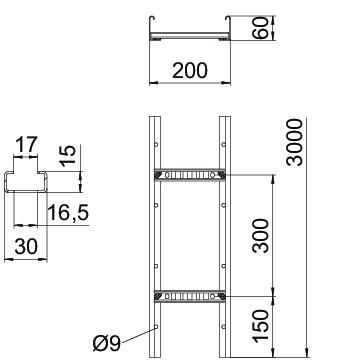

Izmērs	60x200x3000
Izmērs B	200 mm
Krāsa	cinks
Materiāls	Tērauds
Metāla biezums	1,5 mm
Nerūsējošs tērauds, kodināts	nē
Platums	200 mm
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa atveres izmērs	17,00
Spraišļa stiprinājums	metināts
Spraišļu izpildījums	Caurumots profils
Virsma	karsti cinkots

Tehniskie dati

Slodzes diagramma, kabeļu trepes, tips LCIS 60

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
LCIS 610 3 FT	3000 mm	100 mm	1,5 mm	nē	6209719	m	3 m
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	nē	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	nē	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	nē	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	nē	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	nē	6209729	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs FT	LVG 60 FT	6208843	Gabals	10 Gabals

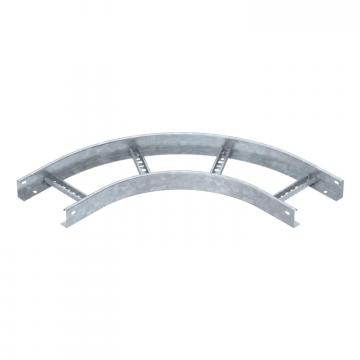

90° līkums 60 FT	LB 90 620 R3 FT	6225062	Gabals	1 Gabals
Daudzfunkcionālais savienotājs FT	LMFV 620 FT	6225730	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 200 FT	6051367	m	3 m
Starpsiena 45 DD	TSG 45 DD	6062321	m	3 m
