Produkta apraksts

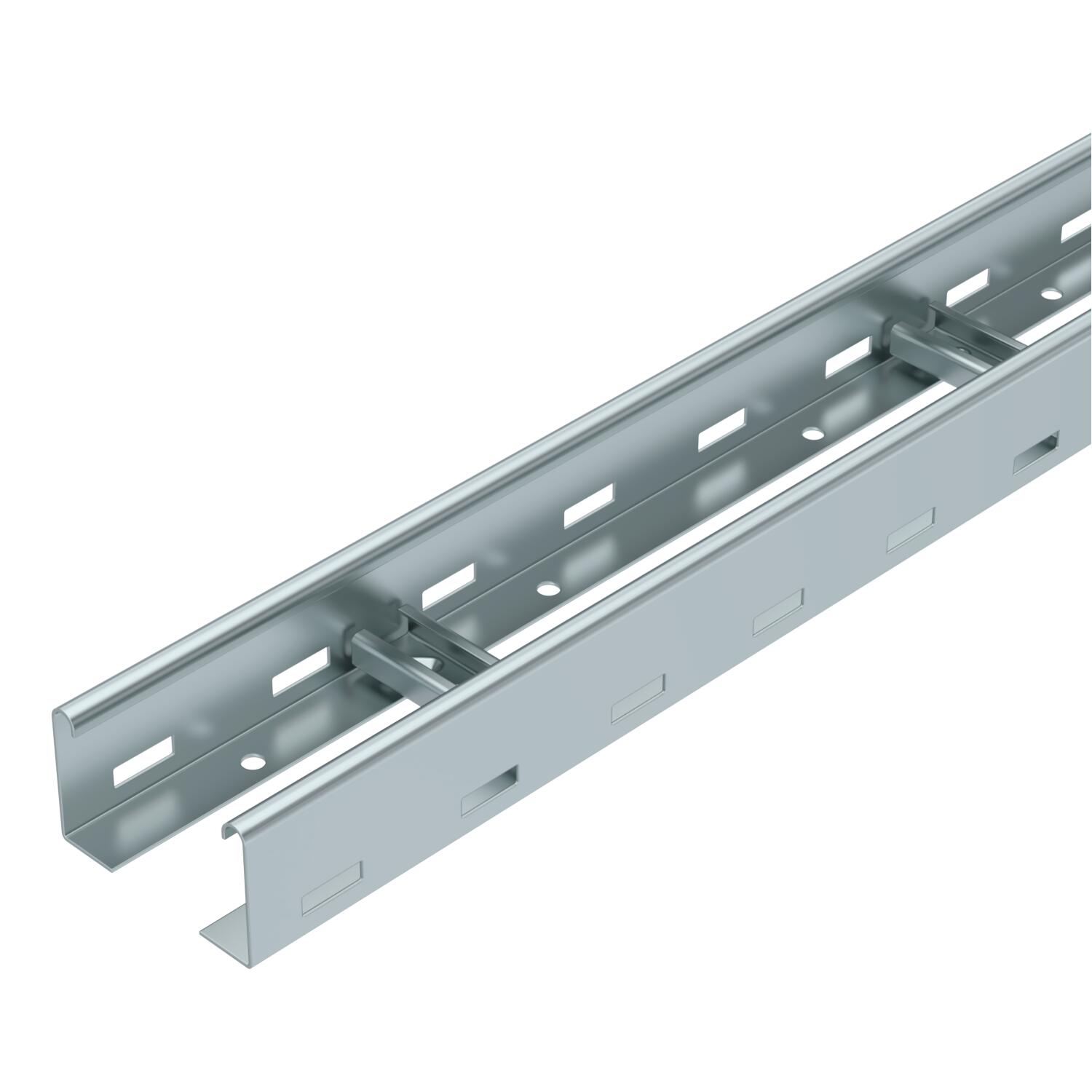

Kabeļu trepes ar 60 mm augstām malām, iemetinātiem, augšup vērstiem C30 profila spraišļiem. Ieliekta sānu mala pastiprinājumam, kas kalpo arī kā malu aizsargs. Nostiprināšana uz balsteņa notiek ar LKS 40 tipa skavām. Spraugas izmērs spraišļiem ir 16,5 mm, atbilstošais piekarapskavas tips ir BS-H....
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
- Tehniskie dati
-
Tehniskie dati

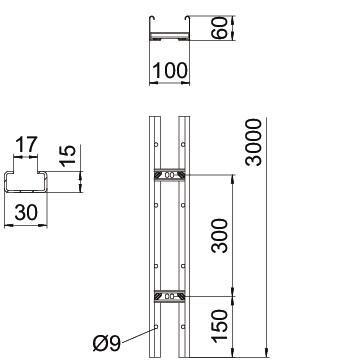

Attālums starp spraišļiem 300 mm Augstums 60 mm Balstu atstatums 1,5 m 2,8 kN/m Balstu atstatums 2,0 m 1,3 kN/m Balstu atstatums 2,5 m 0,8 kN/m Balstu atstatums 3,0 m 0,6 kN/m Balstu atstatums 4,0 m 0,25 kN/m CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,925 kg CO₂e / 1 Metrs Derīgais šķērsgriezums 4000 mm² Derīgais šķērsgriezums 40 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Garums 3000 mm Garums 3000 ft Izmērs 60x100x3000 Izmērs B 100 mm Krāsa cinks Materiāls Tērauds Metāla biezums 1,5 mm Nerūsējošs tērauds, kodināts nē Platums 100 mm Sānu caurumi jā Sānu malas konstrukcija plakans profils Spraišļa stiprinājums metināts Spraišļu izpildījums Caurumots profils Virsma cinkots - Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa LCIS 610 3 FS / 6209608 , 0.22MB , pdfVadlīnijas KTS Kabeltragsysteme , 1.61MB , pdfKatalogs Kabeltragsysteme , 45.23MB , pdfAtbilstības deklarācija LCIS 610 3 FS / 6209608 , 0.17MB , pdfApvienotās Karalistes atbilstības deklarācija LCIS 610 3 FS / 6209608 , 0.09MB , pdfVides deklarācija Umweltproduktdeklaration (EPD) , 1.48MB , pdfMontāžas instrukcija Montāžas instrukcija, kabeļu trepju sistēmas , 6.45MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
