Kabeļu trepes ar Z spraisli, vieglas FT

Preces Nr. 7098002 | EAN 4012195707646

3000 mm
3 mm
Produkta apraksts

Produkta apraksts

Kuģa kabeļu trepes, vieglā konstrukcija, ar caurumotu sānu profilu, malas augstums 35 mm, ar iemetinātiem un perforētiem Z formas spraišļiem. Slodze pārbaudīta saskaņā ar IEC kombinācijā ar SLV tipa savienotāju.


  • Det Norske Veritas
  • RINA 1861, Ship Classification, Certification and Services
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem 300 mm
Augstums 35 mm
Balstu atstatums 1,5 m 1,5 kN/m
Balstu atstatums 2,0 m 0,85 kN/m
Balstu atstatums 2,5 m 0,35 kN/m
Balstu atstatums 3,0 m 0,25 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,925 kg CO₂e / 1 Metrs
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 3000 mm
Garums 3000 ft
Izmēri 35x100
Izmērs 35x106x3000
Izmērs B 106 mm
Krāsa cinks
Materiāls Tērauds
Metāla biezums 3 mm
Nerūsējošs tērauds, kodināts
Platums 100 mm
Sānu caurumi
Sānu malas konstrukcija plakans profils
Spraišļa stiprinājums metināts
Spraišļu izpildījums Caurumots profils
Virsma karsti cinkots

Tehniskie dati

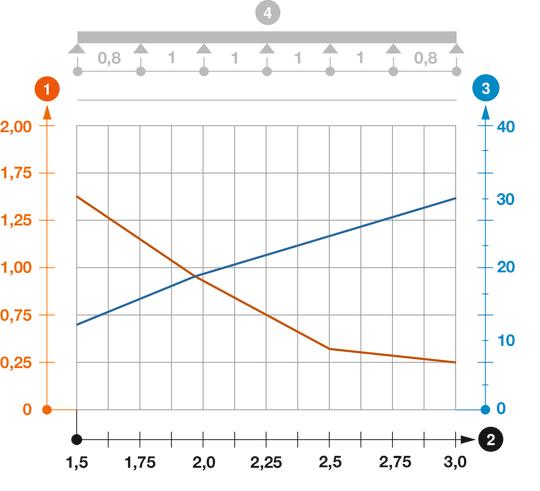

Slodzes diagramma, kabeļu trepes, tips SLZ L

Slodzes diagramma, kabeļu trepes, tips SLZ L
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
Visi tipi

Visi tipi

Tips Garums Platums Metāla biezums Funkciju nodrošināšana Preces Nr. Daudzums mazākā pārd. vien.
SLZ L 100 FT 3000 mm 100 mm 3 mm 7098002
3 m
SLZ L 200 FT 3000 mm 200 mm 3 mm 7098006
3 m
SLZ L 300 FT 3000 mm 300 mm 3 mm 7098008
3 m
SLZ L 400 FT 3000 mm 400 mm 3 mm 7098010
3 m
SLZ L 500 FT 3000 mm 500 mm 3 mm 7098012
3 m
SLZ L 600 FT 3000 mm 600 mm 3 mm 7098014
3 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

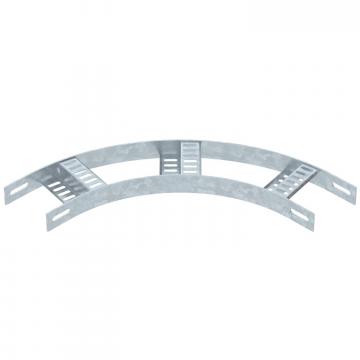

90° līkums ar Z veida spraisli FT 90° līkums ar Z veida spraisli FT SLZB L 90 100 FT 7099221
1 Gabals

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Spriegošanas lente A2K, tumši melnā krāsā Spriegošanas lente A2K, tumši melnā krāsā SBR 8 A2K 6490192
40 m
Spriegošanas lente FSK, akmens pelēka Spriegošanas lente FSK, akmens pelēka SBR 15 FSK 6490280
25 m
