Kabeļu trepes ar Z spraisli, standarta FT 3000 | 400 | 5 | nē

Kabeļu trepes ar Z spraisli, standarta FT

Preces Nr. 7098138 | EAN 4012195708063

Preces Nr. / Tips

Garums	3000 mm

Platums

Metāla biezums	5 mm

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Kuģa kabeļu trepes ar caurumotu sānu profilu, malas augstums 40 mm, ar iemetinātiem un perforētiem Z formas spraišļiem. Slodze pārbaudīta saskaņā ar IEC kombinācijā ar SLV tipa savienotāju.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	40 mm
Balstu atstatums 1,5 m	2,8 kN/m
Balstu atstatums 2,0 m	1,75 kN/m
Balstu atstatums 2,5 m	1 kN/m
Balstu atstatums 3,0 m	0,6 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	11,673 kg CO₂e / 1 Metrs
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm
Garums	3000 ft
Izmēri	40x400

Izmērs	40x410x3000
Izmērs B	410 mm
Krāsa	cinks
Materiāls	Tērauds
Metāla biezums	5 mm
Nerūsējošs tērauds, kodināts	nē
Platums	400 mm
Sānu caurumi	jā
Sānu malas konstrukcija	plakans profils
Spraišļa stiprinājums	metināts
Spraišļu izpildījums	Caurumots profils
Virsma	karsti cinkots

Tehniskie dati

Slodzes diagramma, kabeļu trepes, tips SLZ

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Slodzes shēma pārbaudes laikā

Visi tipi

Visi tipi

Tips	Garums	Platums	Metāla biezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
SLZ 100 FT	3000 mm	100 mm	5 mm	nē	7098132	m	3 m
SLZ 150 FT	3000 mm	150 mm	5 mm	nē	7098133	m	3 m
SLZ 200 FT	3000 mm	200 mm	5 mm	nē	7098134	m	3 m
SLZ 300 FT	3000 mm	300 mm	5 mm	nē	7098136	m	3 m
SLZ 400 FT	3000 mm	400 mm	5 mm	nē	7098138	m	3 m
SLZ 500 FT	3000 mm	500 mm	5 mm	nē	7098140	m	3 m
SLZ 600 FT	3000 mm	600 mm	5 mm	nē	7098142	m	3 m

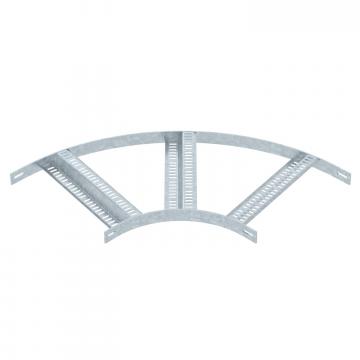

Piederumi
