Kabeļu trepes ar Z spraisli, standarta ALU

Preces Nr. 7099772 | EAN 4012196510054

3000 mm
5 mm
Produkta apraksts
Produkta apraksts

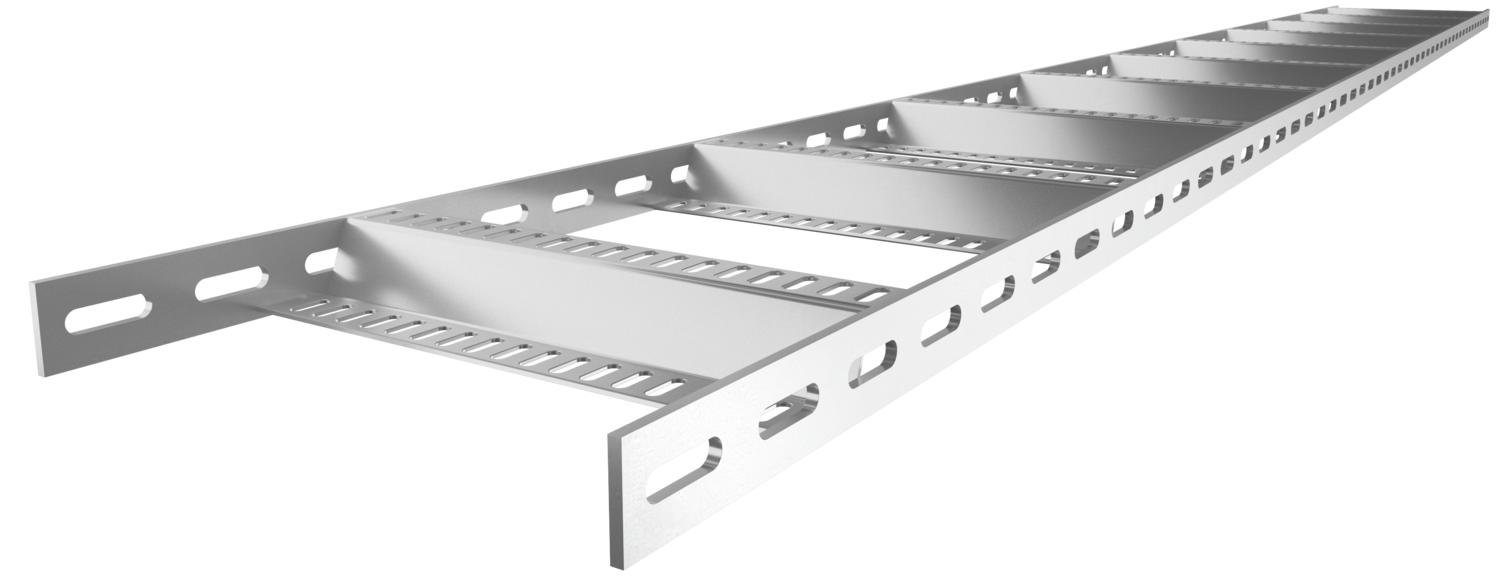

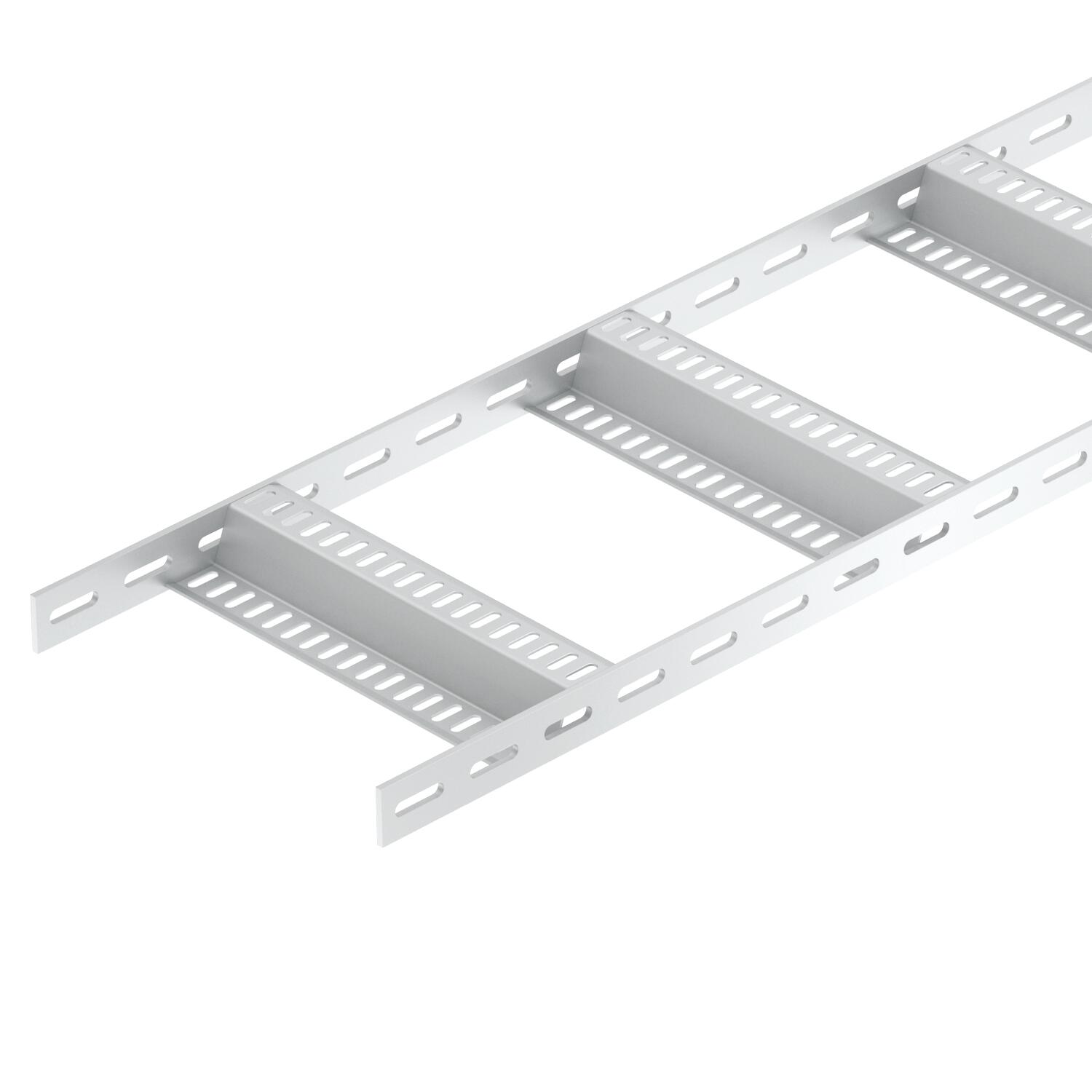

Kuģu būvei paredzētas kabeļu trepes ar perforētu sānu malu, malas augstums 40 mm, ar iemetinātiem, perforētiem Z formas spraišļiem.
  • Det Norske Veritas
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem 300 mm
Augstums 40 mm
Balstu atstatums 1,5 m 1,4 kN/m
Balstu atstatums 2,0 m 0,65 kN/m
Balstu atstatums 2,5 m 0,35 kN/m
Balstu atstatums 3,0 m 0,2 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 17,133 kg CO₂e / 1 Metrs
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 3000 mm
Garums 3000 ft

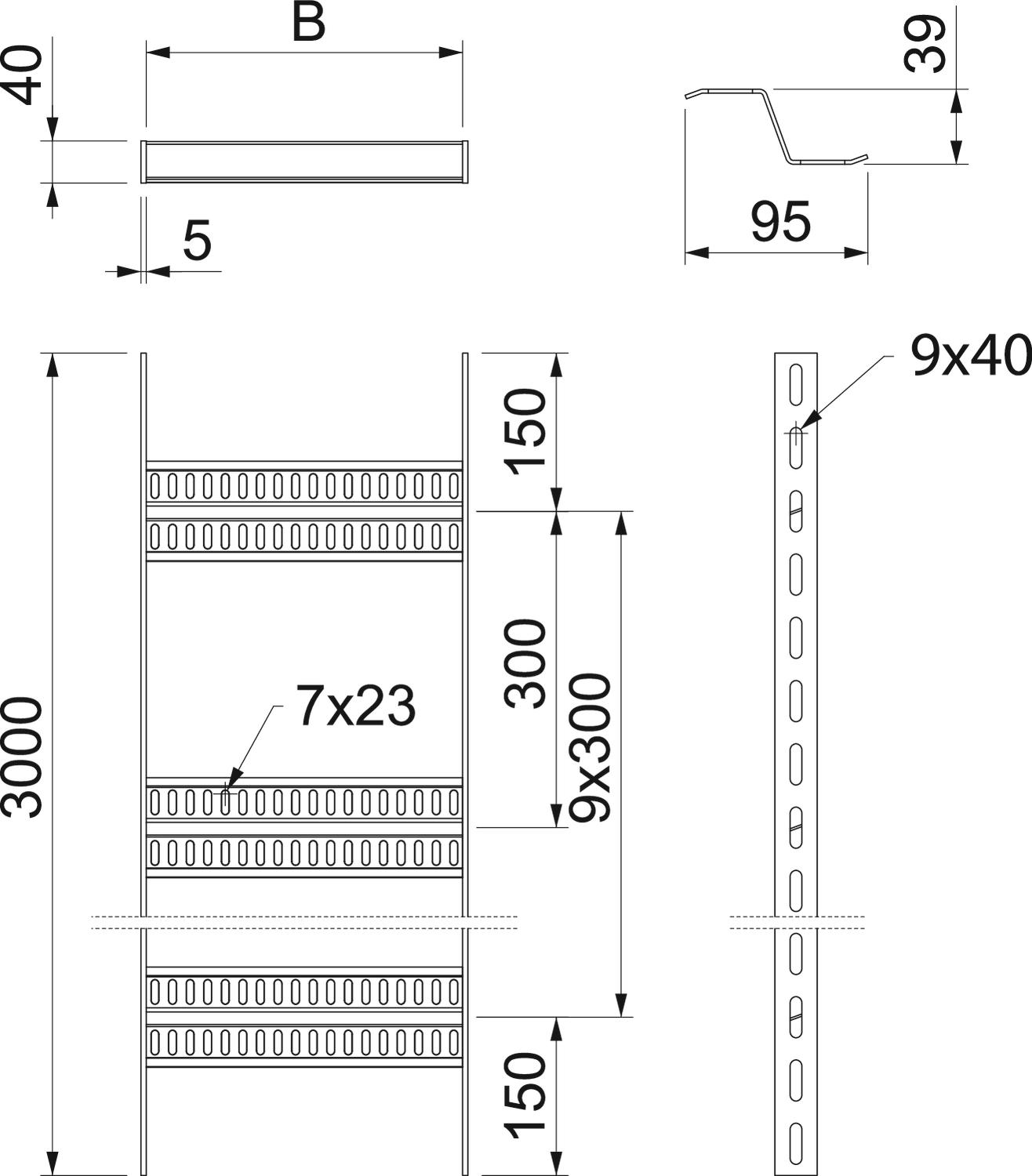

Izmērs 40x110x3000
Izmērs B 110 mm
Krāsa alumīnijs
Materiāls Alumīnijs
Metāla biezums 5 mm
Nerūsējošs tērauds, kodināts
Platums 100 mm
Sānu caurumi
Sānu malas konstrukcija plakans profils
Spraišļa stiprinājums metināts
Spraišļu izpildījums Caurumots profils
Virsma beicēta

Tehniskie dati

Slodzes diagramma, kabeļu trepes, tips SLZ ALU

Slodzes diagramma, kabeļu trepes, tips SLZ ALU
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Metāla biezums Funkciju nodrošināšana Preces Nr. Daudzums mazākā pārd. vien.
SLZ 100 ALU 3000 mm 100 mm 5 mm 7099772
3 m
SLZ 200 ALU 3000 mm 200 mm 5 mm 7099774
3 m
SLZ 300 ALU 3000 mm 300 mm 5 mm 7099776
3 m
SLZ 400 ALU 3000 mm 400 mm 5 mm 7099778
3 m
SLZ 500 ALU 3000 mm 500 mm 5 mm 7099780
3 m
SLZ 600 ALU 3000 mm 600 mm 5 mm 7099782
3 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
90° līkums ar Z veida spraisli ALU 90° līkums ar Z veida spraisli ALU SLZB 90 100 ALU 7099090
1 Gabals
