Kabeļu trepes ar trapeces veida spraisli, vieglas ALU
Preces Nr. 7099732 | EAN 4012196509942
- Produkta apraksts
-
Produkta aprakstsKuģu būvei paredzētas kabeļu trepes ar caurumotu sānu profilu, malas augstums 25 mm, ar iemetinātiem, ar vaļējo pusi uz leju vērstiem un perforētiem trapeces formas spraišļiem.
-
- Tehniskie dati
-
Tehniskie dati
Attālums starp spraišļiem 250 mm Augstums 25 mm Balstu atstatums 1,0 m 0,75 kN/m Balstu atstatums 1,5 m 0,2 kN/m Balstu atstatums 2,0 m 0,1 kN/m CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 10,225 kg CO₂e / 1 Metrs Funkciju nodrošināšana nē Gara laiduma izpildījums nē Garums 2000 ft Garums 2000 mm Izmērs 25x306x2000 Izmērs B 306 mm Krāsa alumīnijs Materiāls Alumīnijs Metāla biezums 3 mm Nerūsējošs tērauds, kodināts nē Platums 300 mm Sānu caurumi jā Sānu malas konstrukcija plakans profils Spraišļa stiprinājums metināts Spraišļu izpildījums Caurumots profils Virsma beicēta Tehniskie dati
Slodzes diagramma, kabeļu trepes, tips SL42 ALU
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
Slodzes shēma pārbaudes laikā
-
- Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

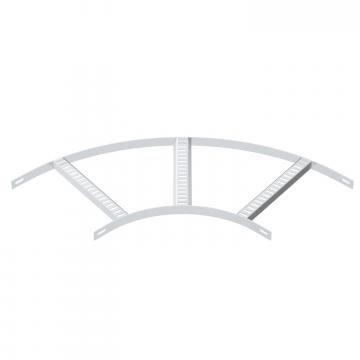

90° līkums ar trapecveida spraisli ALU
SLB 90 42 300ALU 7098694 1 Gabals
Savienotājs ALU
SLV 42 ALU 7103552 20 Gabals - Lejupielādes
-
Datu lapa SL 42 300 ALU / 7099732 , 0.28MB , pdfVadlīnijas KTS Kabeltragsysteme , 1.61MB , pdfKatalogs Risinājumi kuģubūvei , 2.10MB , pdfKatalogs Kabeltragsysteme , 45.23MB , pdfES Atbilstības deklarācija SL 42 300 ALU / 7099732 , 0.15MB , pdfEkspluatācijas īpašību deklarācija SL 42 300 ALU / 7099732 , 0.55MB , pdfMontāžas instrukcija General information on the mounting , 2.61MB , pdf
