Kabeļu trepes ar trapeces veida spraisli, standarta ALU

Preces Nr. 7099752 | EAN 4012196509973

3000 mm
5 mm
Produkta apraksts
Produkta apraksts

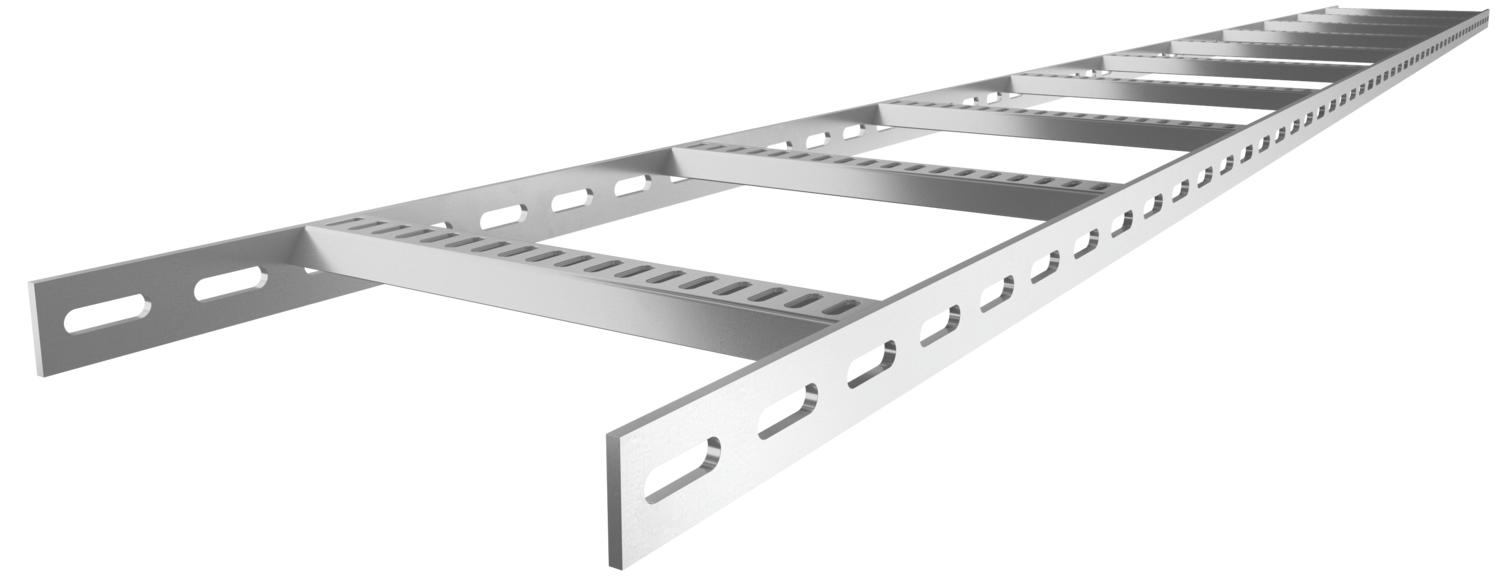

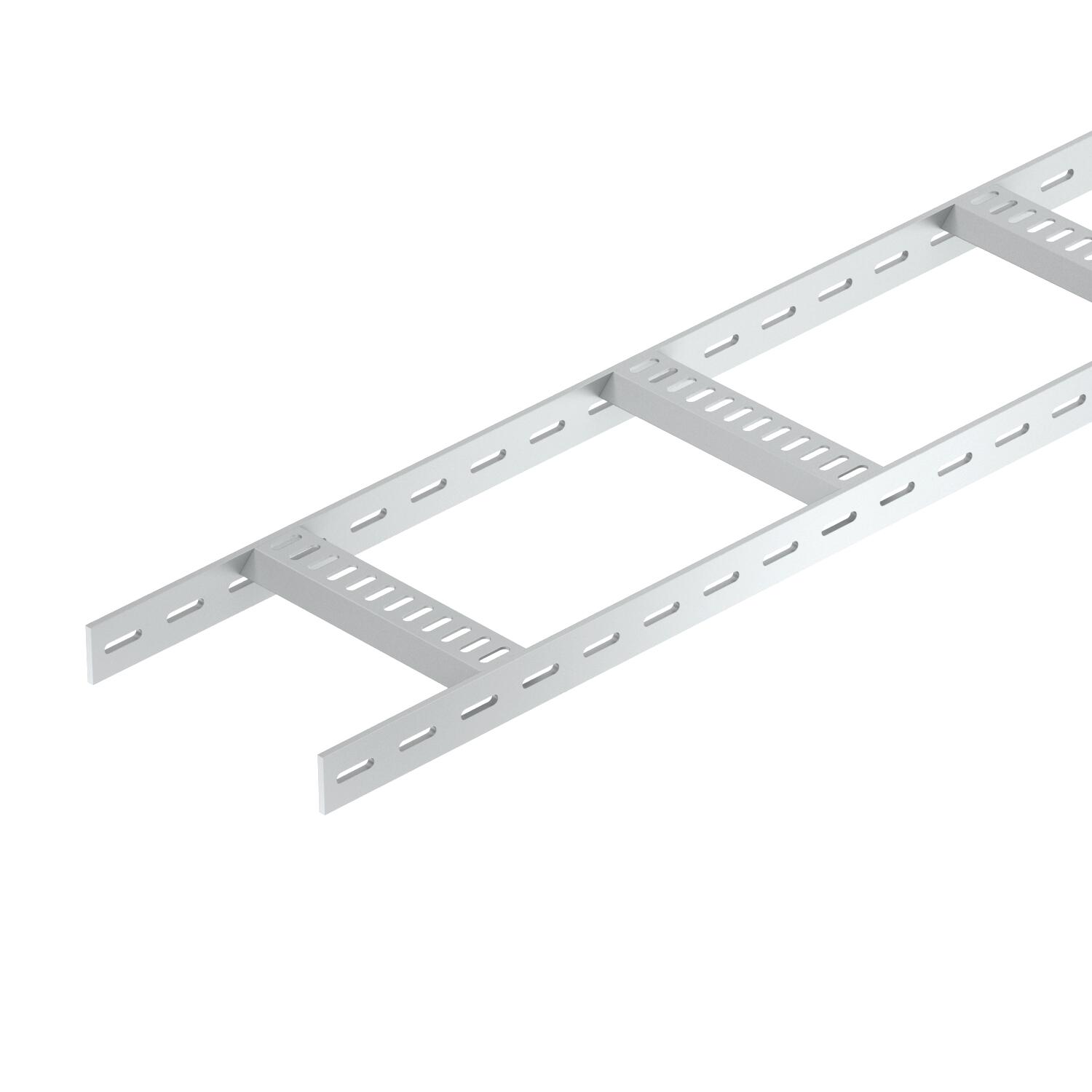

Kuģu būvei paredzētas kabeļu trepes ar caurumotu sānu profilu, malas augstums 40 mm, ar iemetinātiem, ar vaļējo pusi uz leju vērstiem un perforētiem trapeces formas spraišļiem.
  • Det Norske Veritas
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem 300 mm
Augstums 40 mm
Balstu atstatums 1,5 m 1,4 kN/m
Balstu atstatums 2,0 m 0,65 kN/m
Balstu atstatums 2,5 m 0,35 kN/m
Balstu atstatums 3,0 m 0,2 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 15,598 kg CO₂e / 1 Metrs
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 3000 ft
Garums 3000 mm
Izmērs 40x110x3000
Izmērs B 110 mm
Krāsa alumīnijs
Materiāls Alumīnijs
Metāla biezums 5 mm
Nerūsējošs tērauds, kodināts
Platums 100 mm
Sānu caurumi
Sānu malas konstrukcija plakans profils
Spraišļa stiprinājums metināts
Spraišļu izpildījums Caurumots profils
Virsma beicēta

Tehniskie dati

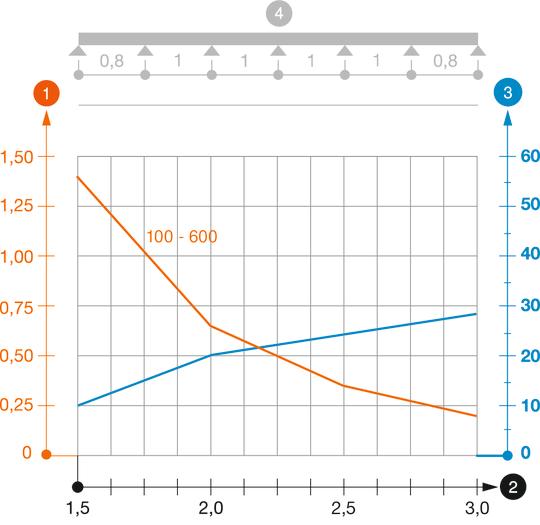

Slodzes diagramma, kabeļu trepes, tips SL62 ALU

Slodzes diagramma, kabeļu trepes, tips SL62 ALU
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Metāla biezums Funkciju nodrošināšana Preces Nr. Daudzums mazākā pārd. vien.
SL 62 100 ALU 3000 mm 100 mm 5 mm 7099752
3 m
SL 62 200 ALU 3000 mm 200 mm 5 mm 7099754
3 m
SL 62 300 ALU 3000 mm 300 mm 5 mm 7099756
3 m
SL 62 400 ALU 3000 mm 400 mm 5 mm 7099758
3 m
SL 62 500 ALU 3000 mm 500 mm 5 mm 7099760
3 m
SL 62 600 ALU 3000 mm 600 mm 5 mm 7099762
3 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
90° līkums ar trapecveida spraisli ALU 90° līkums ar trapecveida spraisli ALU SLB 90 62 100ALU 7099186
1 Gabals
