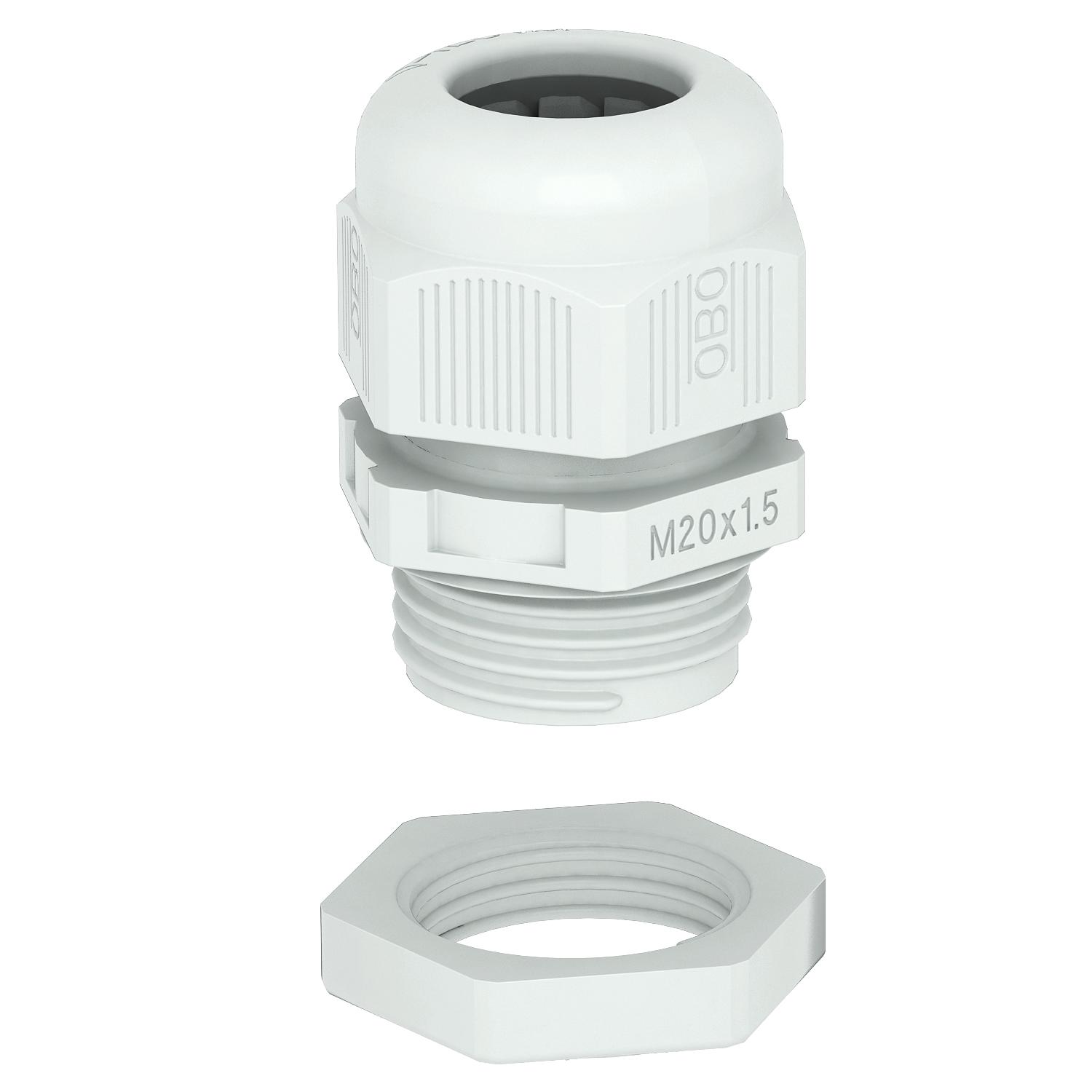

Kabeļu skrūvsavienojums, metriska vītne, komplekts ar pretuzgriezni, gaiši pelēks
Preces Nr. 2022766 | EAN 4012195860945
- Produkta apraksts
-
Produkta aprakstsKabeļu skrūvsavienojums ar metrisko savienojuma vītni ar kupoluzgriežņa konstrukciju, kabeļu nozarkārbām, korpusiem, sadalītāju skapjiem privātā un ražošanas jomā. Ar kabeļa ievades fiksatoru un integrētu blīvēšanas mēlīti, sertificētu atbilstoši DIN EN 62444. Aizsardzības klase IP68. Izmantojams no -20°C līdz +65°C. Ieskaitot kontaktuzgriezni.
-
- Tehniskie dati
-
Tehniskie dati

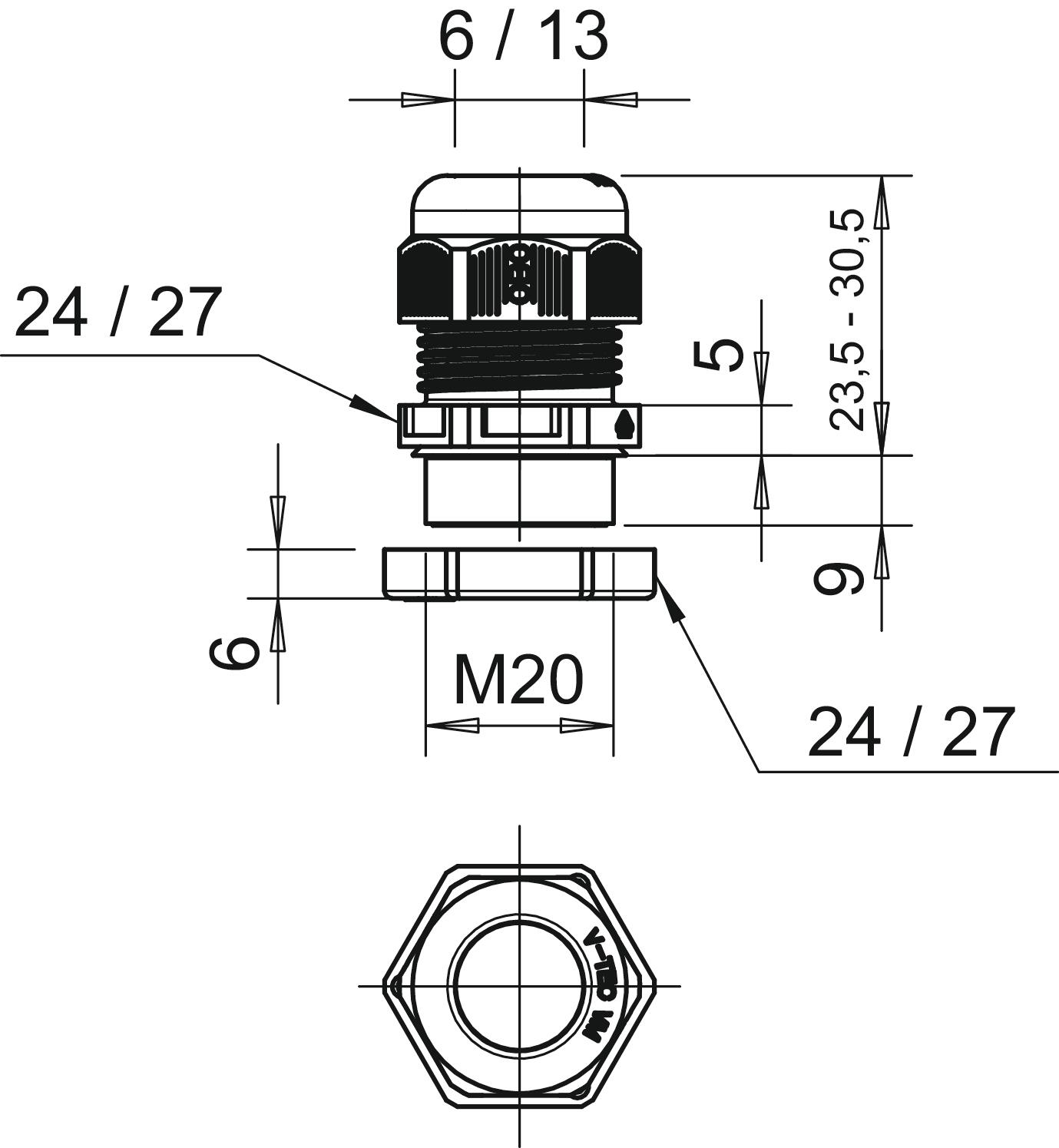

Aizsardzība pret lieci nē Aizsardzības veids IP68 aizsargāta pret eksploziju nē Ar pretuzgriezni nē Atslēgas platums 1 24 mm Atslēgas platums 2 24 mm Blīvējuma veids Blīvgredzens Blīvējuma virsma D maks. 13 mm Blīvējuma virsma D min. 6 mm Dalāms skrūvsavienojums nē Daudzvietīgs blīvēšanas ieliktnis nē Iespēja atbrīvot no sprieguma jā Izmantošanas temperatūras diapazons maks. 65 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs L, maks. 30,5 mm Izmērs L, min. 23,5 mm Izmērs M20 Izmērs E1 (mm) 27 mm Izmērs E2 27 mm Izmērs L1 9 mm Izmērs L2 5 mm Izmērs L3 6 mm Izpildījums taisns Krāsa gaiši pelēks; RAL 7035 Materiāls Poliamīds Nesatur halogēnus jā Nestabils griezes moments 3,8 Nm Plakanvada skrūvsavienojums nē sprādzienbīstamai zonai bez sprādzienbīstamai zonai, gāze bez sprādzienbīstamai zonai, putekļi bez Stiegrots ar stikla šķiedru nē Triecienizturīgs nē ugunsizturīgs atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 650°C Vītne M20 x 1,5 Vītnes garums 9 mm Vītnes iekšējais izmērs 20 Vītnes kāpe 1,5 mm Vītnes veids metrisks - Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa V-TEC VM20+ LGR / 2022766 , 0.26MB , pdfES Atbilstības deklarācija V-TEC VM20+ LGR / 2022766 , 0.17MB , pdfREACH Atbilstības deklarācija V-TEC VM20+ LGR / 2022766 , 0.12MB , pdfRoHS Atbilstības deklarācija V-TEC VM20+ LGR / 2022766 , 0.12MB , pdfZīmes atļauja UL sertifikāts V-TEC VM , 0.04MB , pdfMontāžas instrukcija Montāžas instrukcija „V-TEC VM...” ..x.. , 2.00MB , pdf
