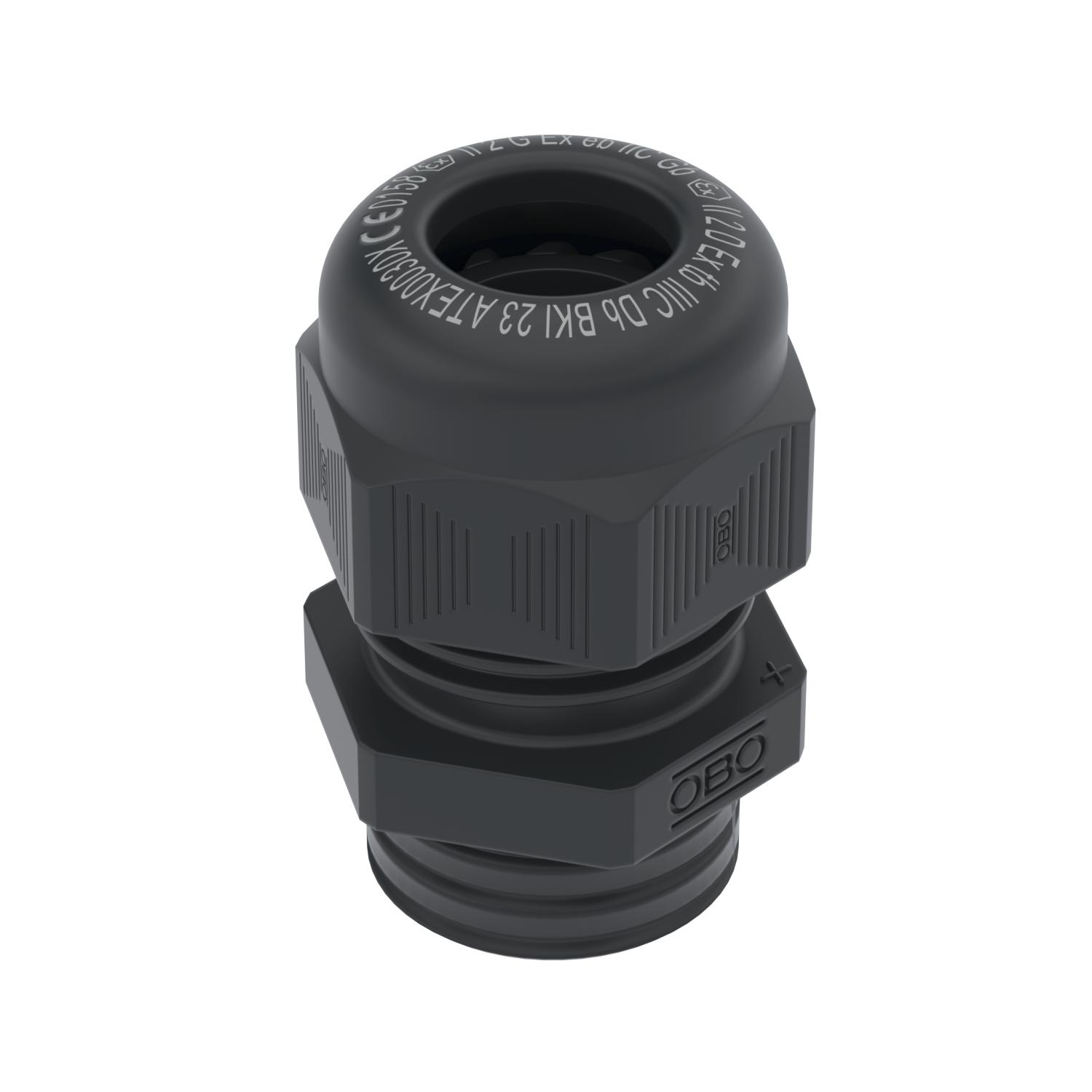

Kabeļu skrūvsavienojums, EX zona, metriska vītne, melns
Preces Nr. 2050323 | EAN 4012195594734
- Produkta apraksts
-
Produkta aprakstsKabeļu ievads ar ES atbilstības sertifikātu, paredz. iekārtām un aizsardzības sistēmām, noteikumiem atbilstošai lietošanai sprādzienbīstamās vietās. Direktīva 2014/34/ES.
ES tipa pārbaudes sertifikāta numurs: BKI23ATEX0030 X.
Ar metrisku pieslēguma vītni atb. IEC 423.
Hloroprēna/nitrila kaučuka gredzenblīve, pēc spiedienliešanas metodes izgatavoti blīvēšanas valnīši, tādēļ savienojuma vītnei gredzenblīve nav nepieciešama.
Aizsardzības klase IP68, ar spiedienu 3 bar.
-
- Tehniskie dati
-
Tehniskie dati

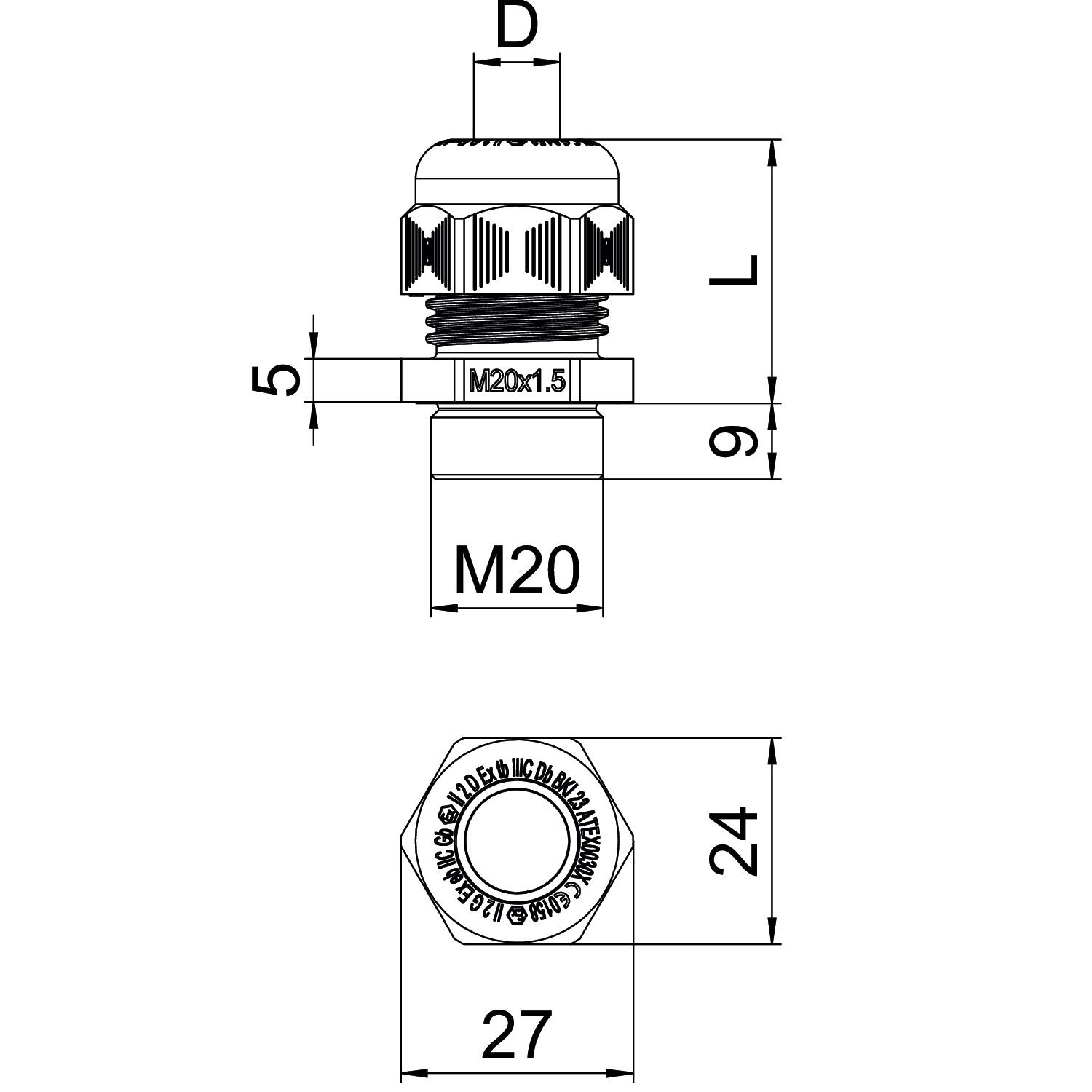

Aizsardzība pret lieci nē Aizsardzības veids IP68 aizsargāta pret eksploziju jā Ar pretuzgriezni nē Atslēgas platums 24 Blīvējuma veids Blīvgredzens Blīvējuma virsma D maks. 12 mm Blīvējuma virsma D min. 7 mm Dalāms skrūvsavienojums nē Daudzvietīgs blīvēšanas ieliktnis nē Iespēja atbrīvot no sprieguma nē Izmantošanas temperatūras diapazons maks. 40 °C Izmantošanas temperatūras diapazons min. -10 °C Izmērs L, maks. 30 mm Izmērs L, min. 23 mm Izmērs M20 Izmērs e 27 mm Izmērs G M20 mm Izmērs L1 9 mm Izmērs L2 5 mm Izmērs L3 18 mm Izpildījums taisns Krāsa melns Materiāls Poliamīds Nesatur halogēnus jā Nestabils griezes moments 4 Nm Plakanvada skrūvsavienojums nē Sešstūra stūra izmērs 27 mm sprādzienbīstamai zonai yes sprādzienbīstamai zonai, gāze 1, 2 sprādzienbīstamai zonai, putekļi 21, 22 Stiegrots ar stikla šķiedru nē Triecienizturīgs nē Vītne M20 x 1,5 Vītnes garums 9 mm Vītnes iekšējais izmērs 20 Vītnes kāpe 1,5 mm Vītnes veids metrisks - Visi tipi
-
Visi tipi
- Lejupielādes
-
Datu lapa VTEC EX M20 SW / 2050323 , 0.22MB , pdfES Atbilstības deklarācija VTEC EX M20 SW / 2050323 , 2.92MB , pdfREACH Atbilstības deklarācija VTEC EX M20 SW / 2050323 , 0.12MB , pdfRoHS Atbilstības deklarācija VTEC EX M20 SW / 2050323 , 0.12MB , pdfSertifikāts VTEC EX M , 5.45MB , pdfMontāžas instrukcija VTEC EX M , 1.48MB , pdf
