Kabeļu skrūvsavienojums ar pretuzgriezni komplektā | | M20 x 1,5 | nē | pasteļoranžs; RAL 2003

Kabeļu skrūvsavienojums ar pretuzgriezni komplektā

Preces Nr. 7205660 | EAN 4012196028238

Preces Nr. / Tips

Vītne

Daudzvietīgs blīvēšanas ieliktnis	nē

Krāsa	pasteļoranžs; RAL 2003

Produkta apraksts

Produkta apraksts

Izturīgs kabeļu skrūvsavienojums ar kupoluzgriežņu konstrukciju, ar metrisko savienojuma vītni atb. IEC 423, komplektā arī iepriekš uzskrūvēts pretuzgrieznis.

Paredzēts apstākļiem, kuros nepieciešams īpaši labs blīvējums. Kabeļu nostiepes fiksators, aizsardzība pret pārāk stipru pievilkšanu un uzticams blīvējums visā spriegošanas diapazonā. Polihloroprēna/akrilnitrila butadiēna kaučuka blīvgredzens. Polihloroprēna/akrilnitrila butadiēna kaučuka gredzenblīve.

VDE sertificēts atbilstoši DIN EN 50262, aizsardzības klase IP 68 ar spiedienu 5 bar 1 h.

Elektrisko funkciju nodrošinājumam atb. DIN 4102 12. daļai apvienojumā ar aizvērtām kabeļu nozarkārbām FireBox, T sērija.

Krāsa: pasteļoranžs.

Tehniskie dati

Tehniskie dati

Aizsardzība pret lieci	nē
Aizsardzības veids	IP68
Ar pretuzgriezni	jā
Atslēgas platums	24
Atslēgas platums 1	24 mm
Atslēgas platums 2	24 mm
Blīvējuma virsma D maks.	13 mm
Blīvējuma virsma D min.	6 mm
Dalāms skrūvsavienojums	nē
Daudzvietīgs blīvēšanas ieliktnis	nē
Iespēja atbrīvot no sprieguma	jā
Izmantošanas temperatūras diapazons maks.	65 °C
Izmantošanas temperatūras diapazons min.	-20 °C

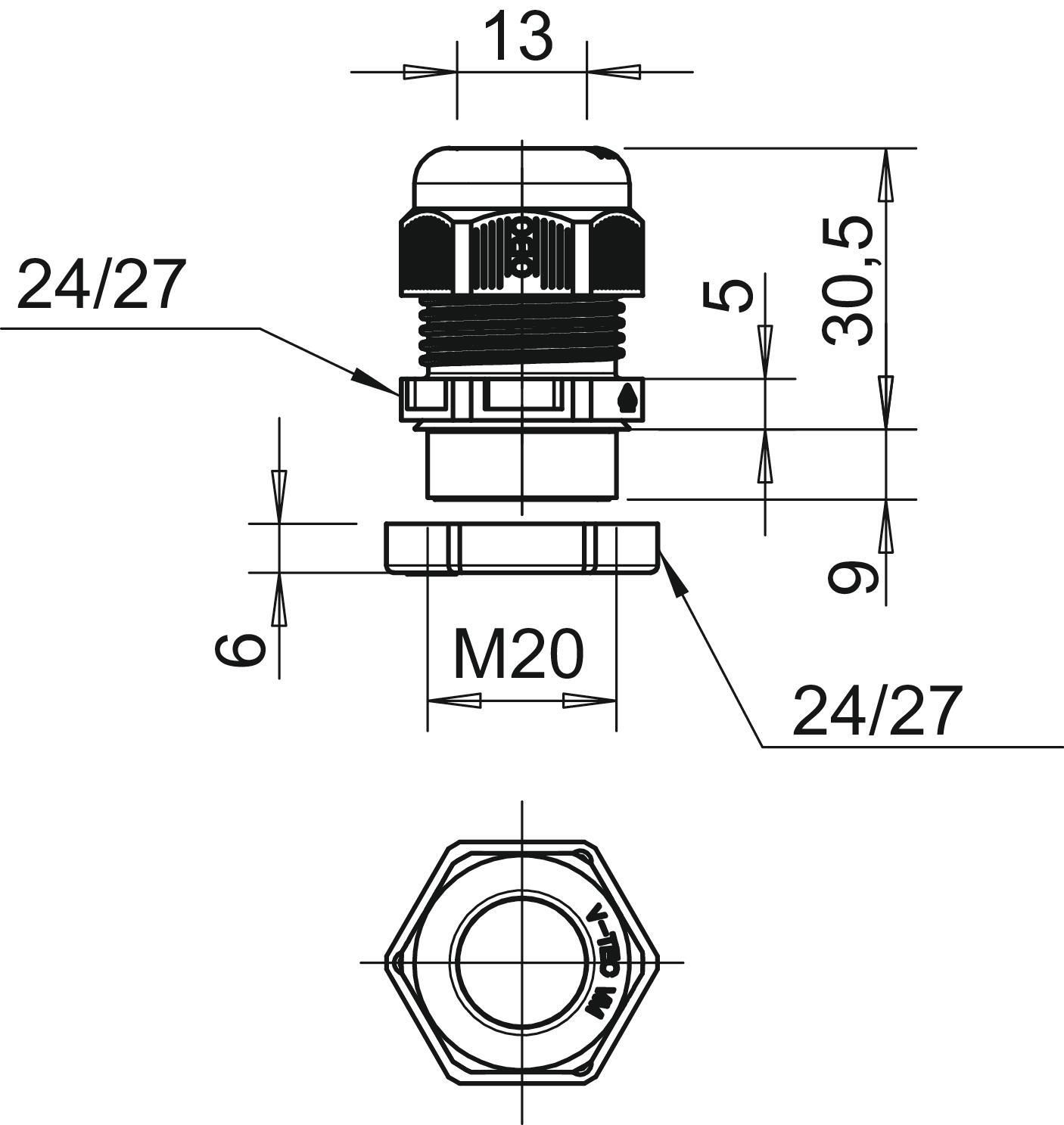

Izmērs L, maks.	30,5 mm
Izmērs L, min.	23,5 mm
Izmērs	M20
Izmērs e	27 mm
Izmērs E1 (mm)	27 mm
Izmērs E2	27 mm

Izmērs G	M20 x 1,5 mm
Izmērs L1	9 mm
Izmērs L2	5 mm
Izmērs L3	6 mm
Krāsa	pasteļoranžs; RAL 2003
Materiāls	Poliamīds
Nesatur halogēnus	jā
Nestabils griezes moments	3,8 Nm
Plakanvada skrūvsavienojums	nē
sprādzienbīstamai zonai	bez
sprādzienbīstamai zonai, gāze	bez
sprādzienbīstamai zonai, putekļi	bez
Stiegrots ar stikla šķiedru	nē
Triecienizturīgs	nē
ugunsizturīgs	atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 650°C
Vītne	M20 x 1,5
Vītnes garums	9 mm
Vītnes kāpe	1,5 mm
Vītnes veids	metrisks

Visi tipi

Visi tipi

Tips	Vītne	Daudzvietīgs blīvēšanas ieliktnis	Krāsa	Preces Nr.	Daudzums	mazākā pārd. vien.
V-TEC VM16+ OR	M16 x 1,5	nē	pasteļoranžs; RAL 2003	7205657	Gabals	10 Gabals
V-TEC VM20+ OR	M20 x 1,5	nē	pasteļoranžs; RAL 2003	7205660	Gabals	10 Gabals
V-TEC VM25+ OR	M25 x 1,5	nē	pasteļoranžs; RAL 2003	7205663	Gabals	10 Gabals
V-TEC VM32+ OR	M32 x 1,5	nē	pasteļoranžs; RAL 2003	7205666	Gabals	10 Gabals
V-TEC VM40+ OR	M40 x 1,5	nē	pasteļoranžs; RAL 2003	7205669	Gabals	10 Gabals
