Kabeļu rene SKSU 60 FT 3000 | 100 | 1,5 | nē | Tērauds | karsti cinkots

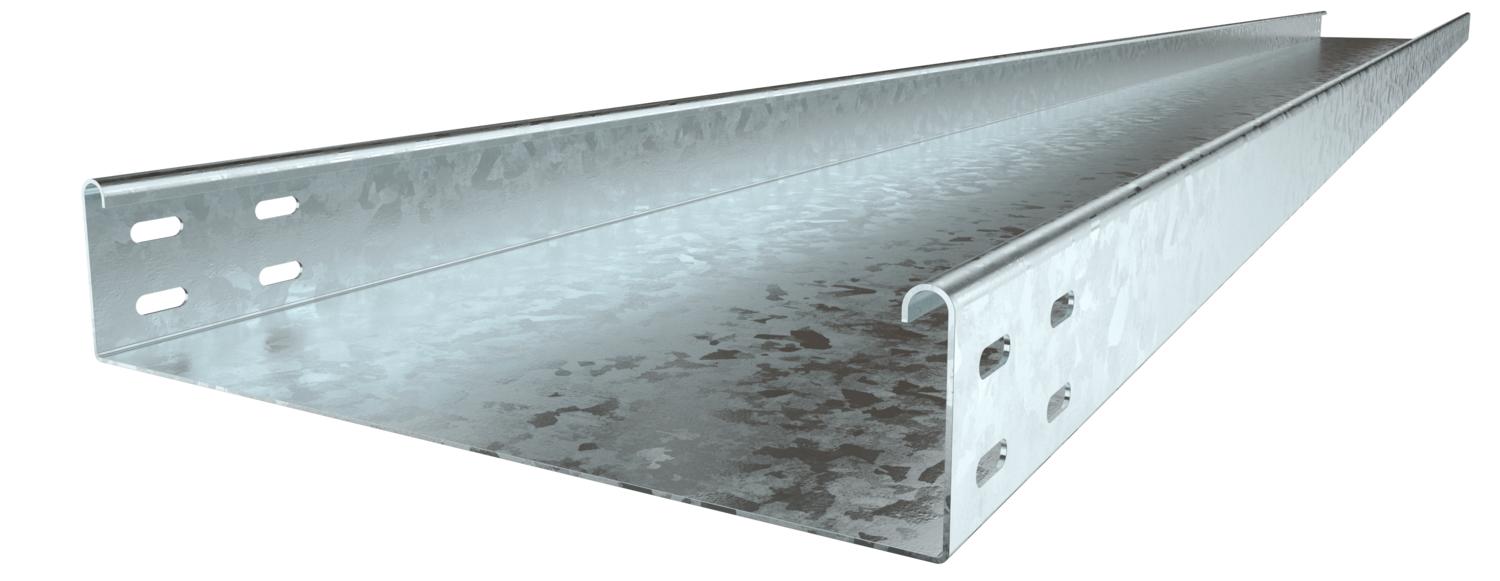

Kabeļu rene SKSU 60 FT

Preces Nr. 6064307 | EAN 4012195069836

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

SKSU 60 = neperforeta smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Tehniskie dati

Ar augšējo daļu	nē
Augstums	60 mm
Augstums	2 in
Balstu atstatums 1,5 m	2,6 kN/m
Balstu atstatums 2,0 m	1,9 kN/m
Balstu atstatums 2,5 m	1,1 kN/m
Balstu atstatums 3,0 m	0,55 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	6,526 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	5800 mm²
Derīgais šķērsgriezums	58 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm
Garums	10 ft
Grīdā izveidotas atveres montāžas vajadzībām	nē

Izmērs	60x100x3000
Izmērs B	100 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	0,06 in
Loksnes biezums	1,5 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	4 in
Platums	100 mm
Sānu caurumi	nē
Savienotāja izpildījums	bez savienotāja
Virsma	karsti cinkots

Tehniskie dati

SKSU 60 tipa kabeļu renes slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
SKSU 610 FT	3000 mm	100 mm	1,5 mm	nē	Tērauds	karsti cinkots	6064307	m	3 m
SKSU 620 FT	3000 mm	200 mm	1,5 mm	nē	Tērauds	karsti cinkots	6064353	m	3 m
SKSU 630 FT	3000 mm	300 mm	1,5 mm	nē	Tērauds	karsti cinkots	6064409	m	3 m
SKSU 640 FT	3000 mm	400 mm	1,5 mm	nē	Tērauds	karsti cinkots	6064435	m	3 m
SKSU 650 FT	3000 mm	500 mm	1,5 mm	nē	Tērauds	karsti cinkots	6064515	m	3 m
SKSU 660 FT	3000 mm	600 mm	1,5 mm	nē	Tērauds	karsti cinkots	6064523	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs FT	RLVK 60 FT	6067603	Gabals	10 Gabals
Salaiduma līste DD	SSLB 100 DD	7070306	Gabals	20 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 100 FT	6051340	m	3 m
45° līkums 60 FT	RB 45 610 FT	6036130	Gabals	1 Gabals
90° līkums 60 FT	RB 90 610 FT	6036590	Gabals	1 Gabals
Līkums, regulējams leņķis 60 FT	RB W 610 FT	6037120	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 FT	RAA 610 FT	6042211	Gabals	1 Gabals
T veida detaļa 60 FT	RT 610 FT	6038130	Gabals	1 Gabals
Krustojums 60 FT	RK 610 FT	7027411	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 100 DD	6052703	m	3 m
Starpsiena 60 DD	TSG 60 DD	6062327	m	3 m
