Kabeļu rene SKSU 110 FS 3000 | 300 | 1,5 | nē | Tērauds | cinkots

Kabeļu rene SKSU 110 FS

Preces Nr. 6063454 | EAN 4012196395354

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

SKSU 110 = neperforēta smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Tehniskie dati

Ar augšējo daļu	nē
Augstums	4 in
Augstums	110 mm
Balstu atstatums 1,5 m	3 kN/m
Balstu atstatums 2,0 m	2,4 kN/m
Balstu atstatums 2,5 m	1,76 kN/m
Balstu atstatums 3,0 m	1,2 kN/m
Balstu atstatums 3,5 m	0,84 kN/m
Balstu atstatums 4,0 m	0,8 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	14,832 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	328 cm²
Derīgais šķērsgriezums	32800 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	10 ft
Garums	3000 mm
Grīdā izveidotas atveres montāžas vajadzībām	nē

Izmēri	110 x 300
Izmērs	110x300x3000
Izmērs B	300 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	0,06 in
Loksnes biezums	1,5 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	300 mm
Platums	12 in
Sānu caurumi	nē
Savienotāja izpildījums	bez savienotāja
Virsma	cinkots

Tehniskie dati

SKSU 110 tipa kabeļu renes slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
SKSU 110 FS	3000 mm	100 mm	1,5 mm	nē	Tērauds	cinkots	6063403	m	3 m
SKSU 120 FS	3000 mm	200 mm	1,5 mm	nē	Tērauds	cinkots	6063438	m	3 m
SKSU 130 FS	3000 mm	300 mm	1,5 mm	nē	Tērauds	cinkots	6063454	m	3 m
SKSU 140 FS	3000 mm	400 mm	1,5 mm	nē	Tērauds	cinkots	6063470	m	3 m
SKSU 150 FS	3000 mm	500 mm	1,5 mm	nē	Tērauds	cinkots	6063497	m	3 m
SKSU 155 FS	3000 mm	550 mm	1,5 mm	nē	Tērauds	cinkots	6063500	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenie un leņķa savienotāji 110 FS	RLVL 110 FS	6067131	Gabals	10 Gabals
Salaiduma līste FS	SSLB 300 FS	7070217	Gabals	20 Gabals

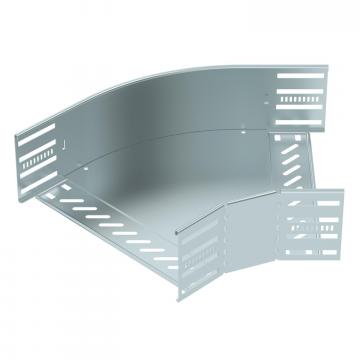

45° līkums 110 FS	RB 45 130 FS	6036304	Gabals	1 Gabals

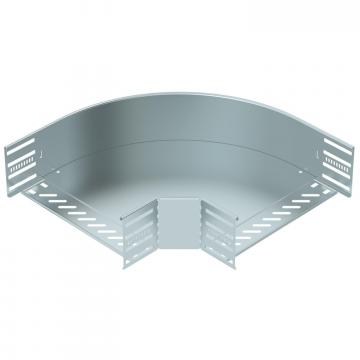

90° līkums 110 FS	RB 90 130 FS	6036806	Gabals	1 Gabals

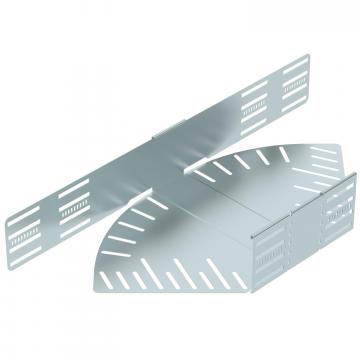

Līkums, regulējams leņķis 110 FS	RB W 130 FS	6037306	Gabals	1 Gabals

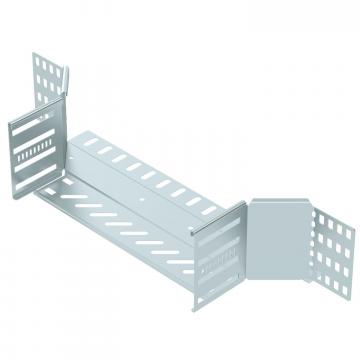

Montāžas atzarojuma detaļa 110 FS	RAA 130 FS	6042157	Gabals	1 Gabals

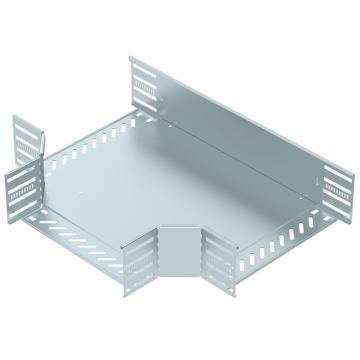

T veida detaļa 110 FS	RT 130 FS	6038306	Gabals	1 Gabals

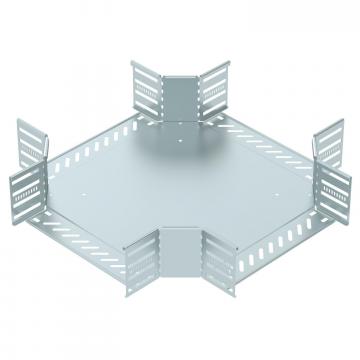

X-elements 110 FS	RK 130 FS	7027355	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 300 FS	6052304	m	3 m
Starpsiena 110 FS	TSG 110 FS	6062122	m	3 m
90° līkums 110 FS	RB 90 130 FS	7001932	Gabals	1 Gabals
