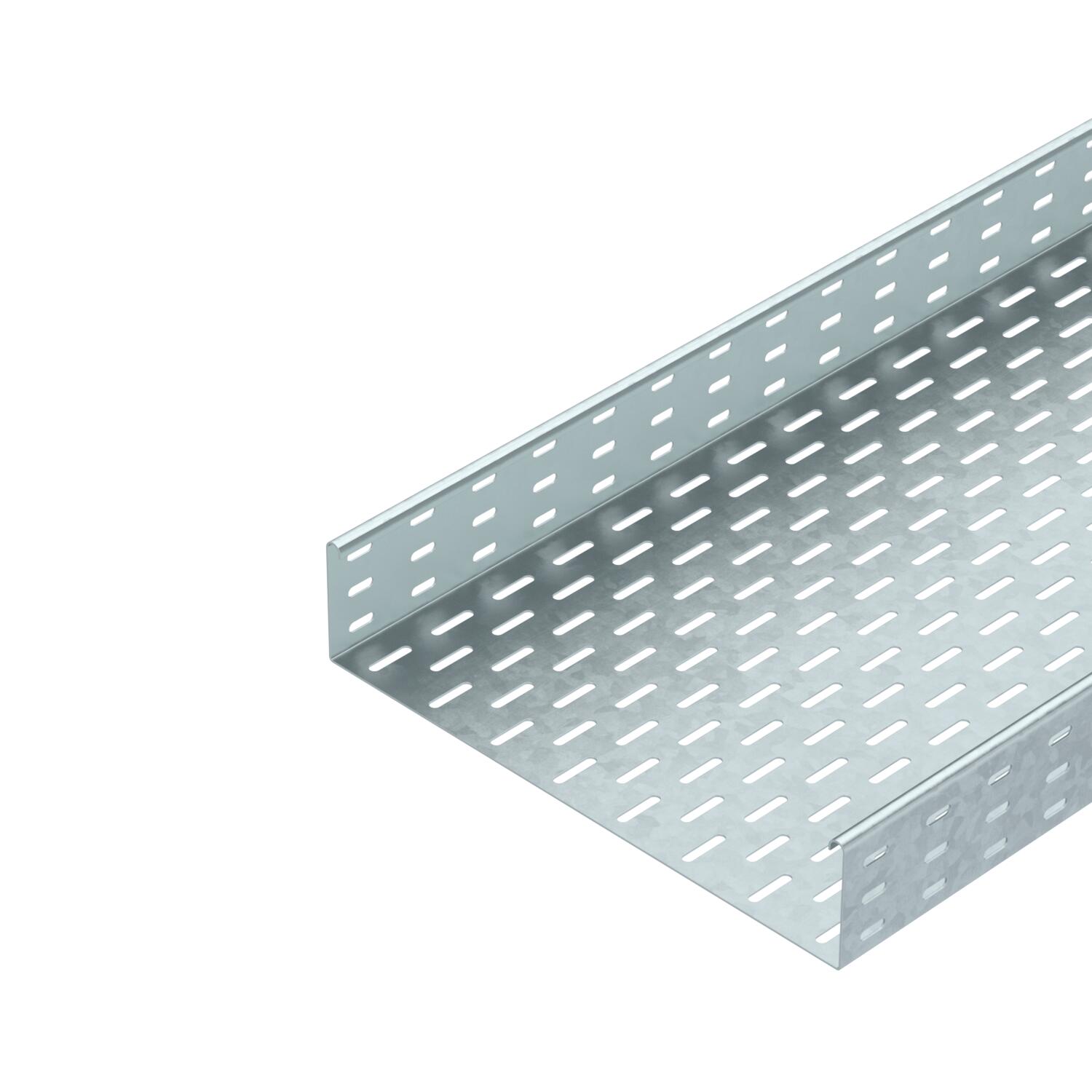

Kabeļu rene SKS 85 FT

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

SKS 85 = smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 85 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	3 in
Augstums	85 mm
Balstu atstatums 1,5 m	2,8 kN/m
Balstu atstatums 2,0 m	2,25 kN/m
Balstu atstatums 2,5 m	1,5 kN/m
Balstu atstatums 3,0 m	0,75 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	15,451 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	33800 mm²
Derīgais šķērsgriezums	338 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	10 ft
Garums	3000 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā

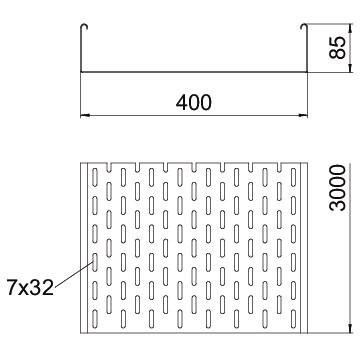

Izmēri	85 x 400

Izmērs	85x400x3000
Izmērs B	400 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	1,5 mm
Loksnes biezums	0,6 in
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	400 mm
Platums	16 in
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	karsti cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
SKS 810 FT	3000 mm	100 mm	1,5 mm	nē	Tērauds	karsti cinkots	6058620	m	3 m
SKS 820 FT	3000 mm	200 mm	1,5 mm	nē	Tērauds	karsti cinkots	6058647	m	3 m
SKS 830 FT	3000 mm	300 mm	1,5 mm	nē	Tērauds	karsti cinkots	6058663	m	3 m
SKS 840 FT	3000 mm	400 mm	1,5 mm	nē	Tērauds	karsti cinkots	6058698	m	3 m
SKS 850 FT	3000 mm	500 mm	1,5 mm	nē	Tērauds	karsti cinkots	6058728	m	3 m
SKS 860 FT	3000 mm	600 mm	1,5 mm	nē	Tērauds	karsti cinkots	6058744	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenie un leņķa savienotāji FT	RLVL 85 FT	6067816	Gabals	10 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 400 FT	6051413	m	3 m

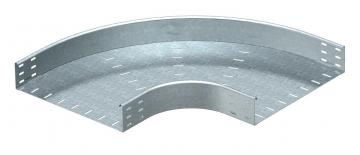

90° līkums 85 FT	RB 90 840 FT	6036718	Gabals	1 Gabals
Līkums, regulējams leņķis 85 FT	RB W 840 FT	6037226	Gabals	1 Gabals
Montāžas atzarojuma detaļa 85 FT	RAA 840 FT	6042237	Gabals	1 Gabals
T veida detaļa 85 FT	RT 840 FT	6038236	Gabals	1 Gabals
X-elements 85 FT	RK 840 FT	7027437	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 400 DD	6052715	m	3 m
Starpsiena 85 DD	TSG 85 DD	6062331	m	3 m
90° līkums 85 FT	RB 90 840 FT	7126417	Gabals	1 Gabals
