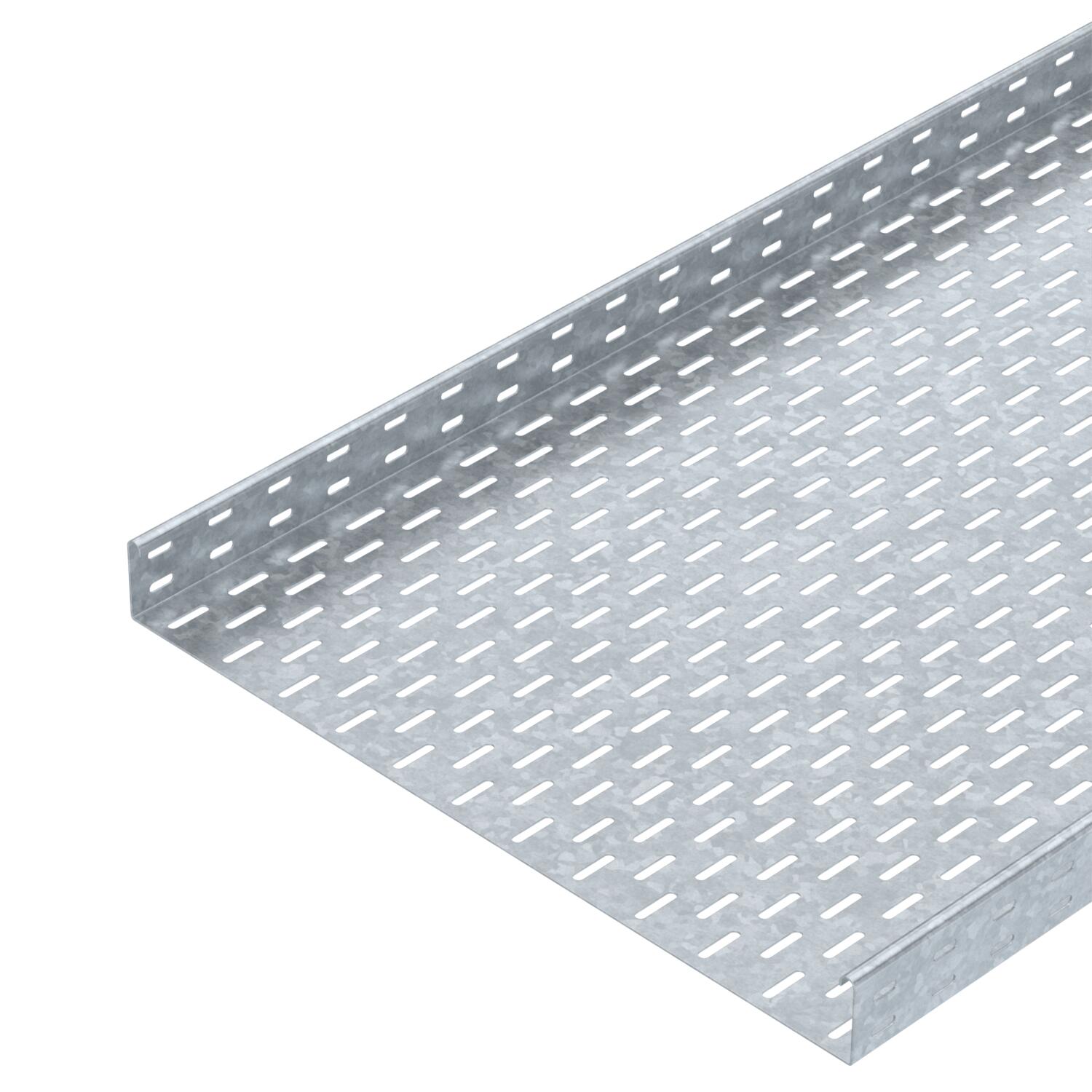

Kabeļu rene SKS 60 FT

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1,5 mm

Funkciju nodrošināšana

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

SKS 60 = smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	2 in
Augstums	60 mm
Balstu atstatums 1,5 m	2,65 kN/m
Balstu atstatums 2,0 m	1,8 kN/m
Balstu atstatums 2,5 m	1,15 kN/m
Balstu atstatums 3,0 m	0,5 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	19,301 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	35800 mm²
Derīgais šķērsgriezums	358 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	10 ft
Garums	3000 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā

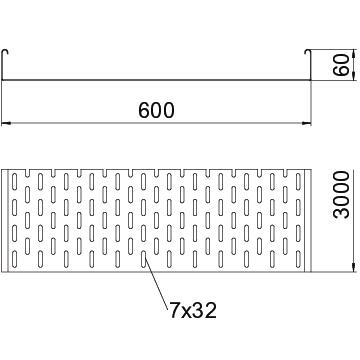

Izmēri	60 x 600

Izmērs	60x600x3000
Izmērs B	600 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	0,06 in
Loksnes biezums	1,5 mm
Maß W	600 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	600 mm
Platums	24 in
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	karsti cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
SKS 610 FT	3000 mm	100 mm	1,5 mm	jā	Tērauds	karsti cinkots	6056636	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	jā	Tērauds	karsti cinkots	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	jā	Tērauds	karsti cinkots	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	nē	Tērauds	karsti cinkots	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	nē	Tērauds	karsti cinkots	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	nē	Tērauds	karsti cinkots	6056733	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs FT	RLVK 60 FT	6067603	Gabals	10 Gabals
Salaiduma līste DD	SSLB 600 DD	7070334	Gabals	20 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 600 FT	6051472	m	3 m
45° līkums 60 FT	RB 45 660 FT	6036142	Gabals	1 Gabals
90° līkums 60 FT	RB 90 660 FT	6036602	Gabals	1 Gabals
Līkums, regulējams leņķis 60 FT	RB W 660 FT	6037132	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 FT	RAA 660 FT	6042223	Gabals	1 Gabals
T veida detaļa 60 FT	RT 660 FT	6038142	Gabals	1 Gabals
Krustojums 60 FT	RK 660 FT	7027421	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 600 DD	6052724	m	3 m
Starpsiena 60 DD	TSG 60 DD	6062327	m	3 m
90° līkums 60 FT	RB 90 660 FT	7125585	Gabals	1 Gabals
