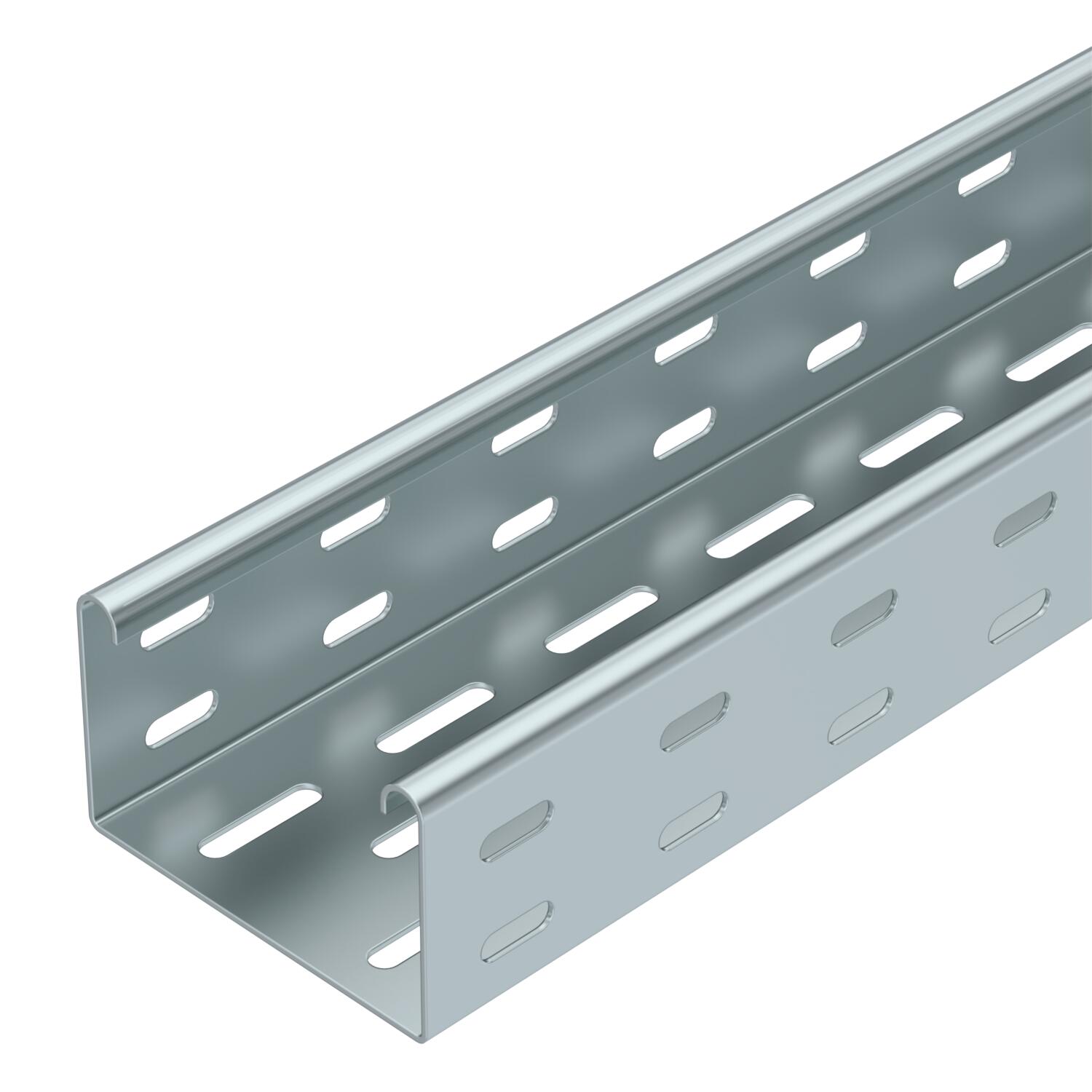

Kabeļu rene SKS 60 FS

Preces Nr. 6056105 | EAN 4012196060191

3000 mm
1,5 mm
Tērauds
cinkots
Produkta apraksts

Produkta apraksts

SKS 60 = smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
Tehniskie dati

Tehniskie dati

Ar augšējo daļu
Augstums 60 mm
Augstums 2 in
Balstu atstatums 1,5 m 2,65 kN/m
Balstu atstatums 2,0 m 1,8 kN/m
Balstu atstatums 2,5 m 1,15 kN/m
Balstu atstatums 3,0 m 0,5 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,925 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 5800 mm²
Derīgais šķērsgriezums 58 cm²
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 3000 mm
Garums 10 ft
Grīdā izveidotas atveres montāžas vajadzībām

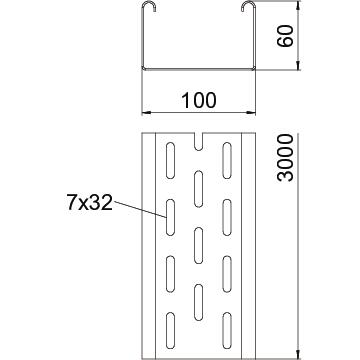

Izmēri 60 x 100
Izmērs 60x100x3000
Izmērs B 100 mm
Kabeļu nesošās sistēmas savienotāju veids skrūvēts
Krāsa cinks
Loksnes biezums 1,5 mm
Loksnes biezums 0,06 in
Maß W 100 mm
Materiāls Tērauds
NATO perforācijas šablons
Nerūsējošs tērauds, kodināts
Noslogošanas testa tips saskaņā ar IEC 61537 II tips
Perforēta pamatne 7x32
Piegādes piederumi Garenais savienotājs RLVL 60
Platums 6 in
Platums 100 mm
Sānu caurumi
Savienotāja izpildījums piegādes komplektā ietilpstošs savienotājs
Ugunsdrošība Funkcijas nodrošinājums - standartam atbilstoša nesošā konstrukcija
Virsma cinkots

Tehniskie dati

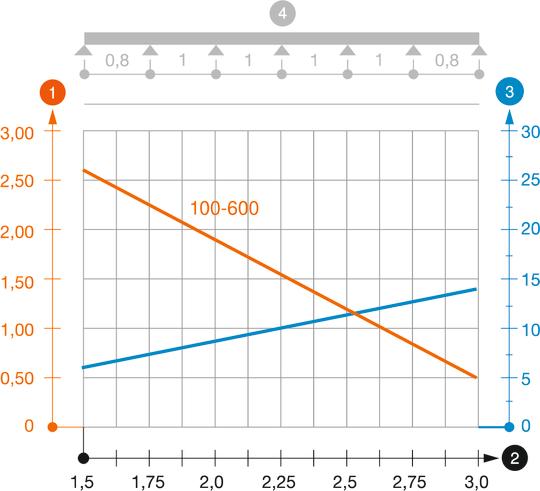

SKS 60 tipa kabeļu renes slodzes diagramma

SKS 60 tipa kabeļu renes slodzes diagramma
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Loksnes biezums Funkciju nodrošināšana Materiāls Virsma Preces Nr. Daudzums mazākā pārd. vien.
SKS 610 FS 3000 mm 100 mm 1,5 mm Tērauds cinkots 6056105
3 m
SKS 620 FS 3000 mm 200 mm 1,5 mm Tērauds cinkots 6056202
3 m

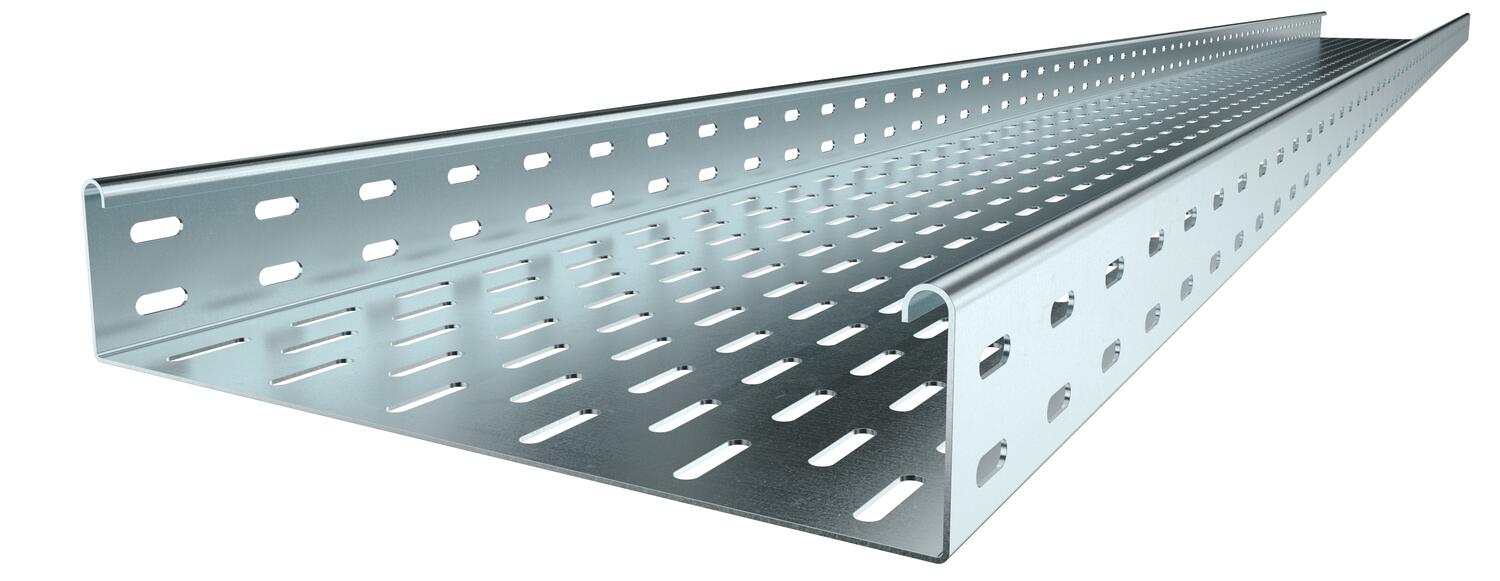

SKS 630 FS 3000 mm 300 mm 1,5 mm Tērauds cinkots 6056296
3 m
SKS 640 FS 3000 mm 400 mm 1,5 mm Tērauds cinkots 6056407
3 m
SKS 650 FS 3000 mm 500 mm 1,5 mm Tērauds cinkots 6056504
3 m
SKS 660 FS 3000 mm 600 mm 1,5 mm Tērauds cinkots 6056601
3 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

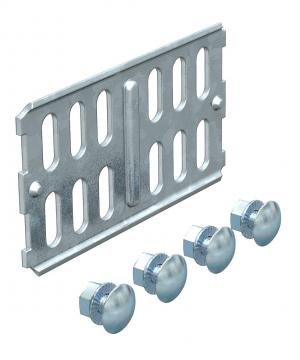

Garenais savienotājs FS Garenais savienotājs FS RLVK 60 FS 6067093
10 Gabals

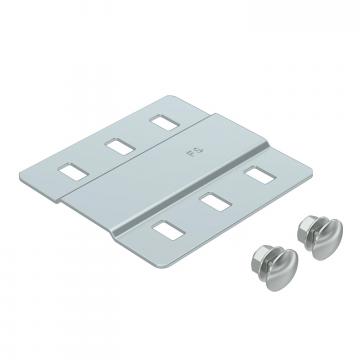

Salaiduma līste FS Salaiduma līste FS SSLB 100 FS 7070205
20 Gabals
45° līkums 60 FS 45° līkums 60 FS RB 45 610 FS 6036100
1 Gabals

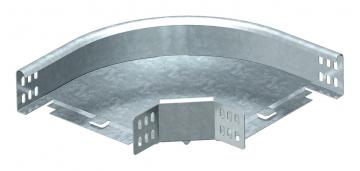

90° līkums 60 FS 90° līkums 60 FS RB 90 610 FS 6036560
1 Gabals
Līkums, regulējams leņķis 60 FS Līkums, regulējams leņķis 60 FS RB W 610 FS 6037100
1 Gabals
Montāžas/atzarojuma detaļa 60 FS Montāžas/atzarojuma detaļa 60 FS RAA 610 FS 6042111
1 Gabals
T veida detaļa 60 FS T veida detaļa 60 FS RT 610 FS 6038100
1 Gabals
X-elements 60 FS X-elements 60 FS RK 610 FS 7027311
1 Gabals
Vāks ar grozāmu aizbīdni FS Vāks ar grozāmu aizbīdni FS DRL 100 FS 6052096
3 m
Starpsiena 60 FS Starpsiena 60 FS TSG 60 FS 6062068
3 m
90° līkums 60 FS 90° līkums 60 FS RB 90 610 FS 6043216
1 Gabals
