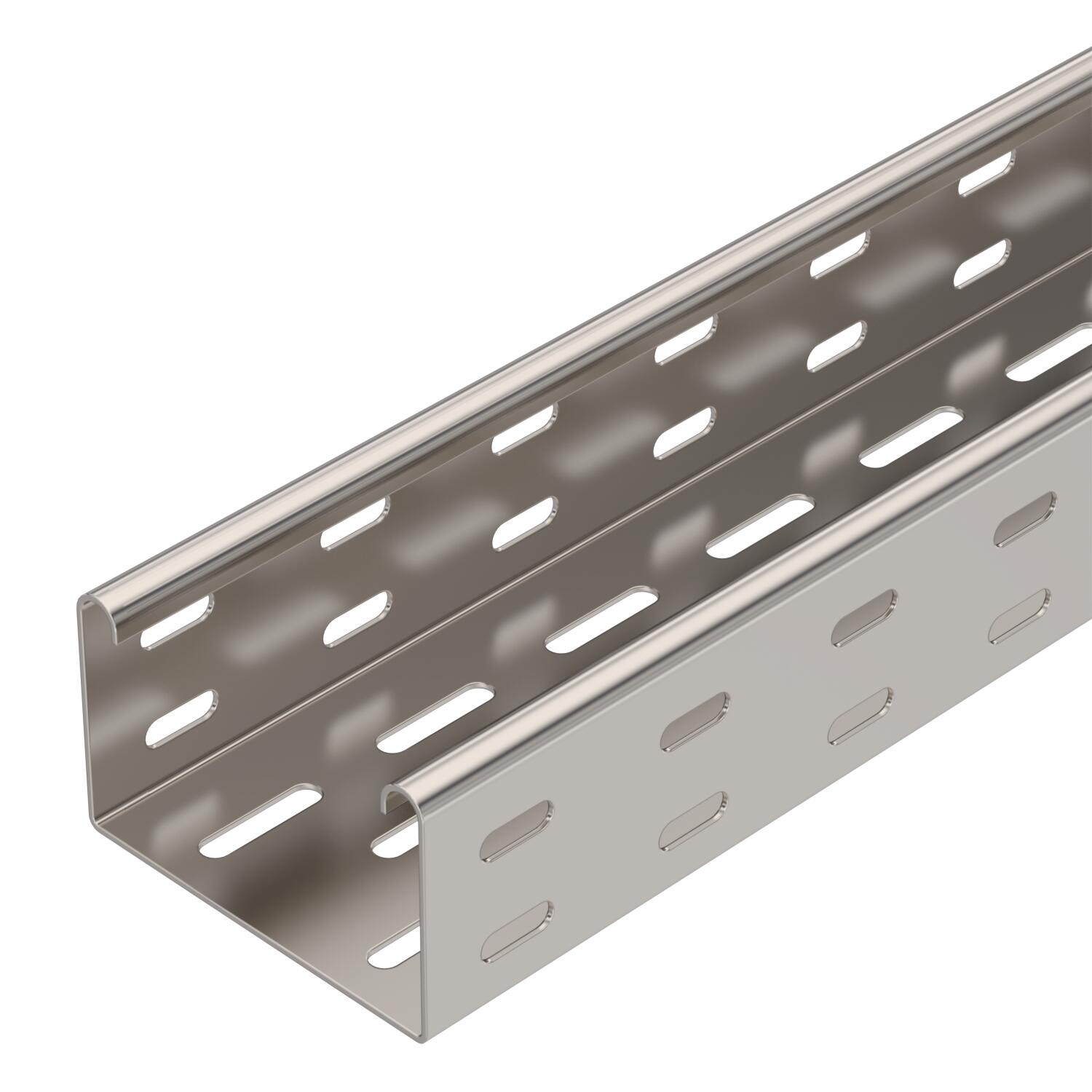

Kabeļu rene SKS 60 A2

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	jā

Materiāls	Nerūsējošais tērauds 1.4301

Virsma	neizolēts, apstrādāts

Produkta apraksts

Produkta apraksts

SKS 60 = smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	2 in
Augstums	60 mm
Balstu atstatums 1,5 m	2,65 kN/m
Balstu atstatums 2,0 m	1,8 kN/m
Balstu atstatums 2,5 m	1,15 kN/m
Balstu atstatums 3,0 m	0,5 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	14,175 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	5800 mm²
Derīgais šķērsgriezums	58 cm²
Funkciju nodrošināšana	jā
Gara laiduma izpildījums	nē
Garums	10 ft
Garums	3000 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā

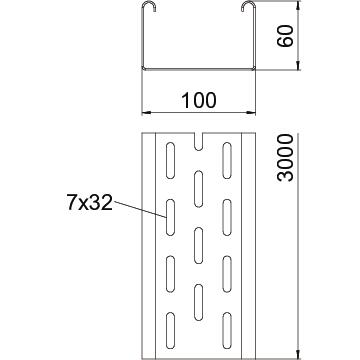

Izmērs	60x100x3000

Izmērs B	100 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	tērauda
Loksnes biezums	1,5 mm
Loksnes biezums	0,06 in
Maß W	100 mm
Materiāls	Nerūsējošais tērauds 1.4301
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	100 mm
Platums	4 in
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	neizolēts, apstrādāts

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
SKS 610 A2	3000 mm	100 mm	1,5 mm	jā	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6056735	m	3 m
SKS 620 A2	3000 mm	200 mm	1,5 mm	jā	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6056737	m	3 m

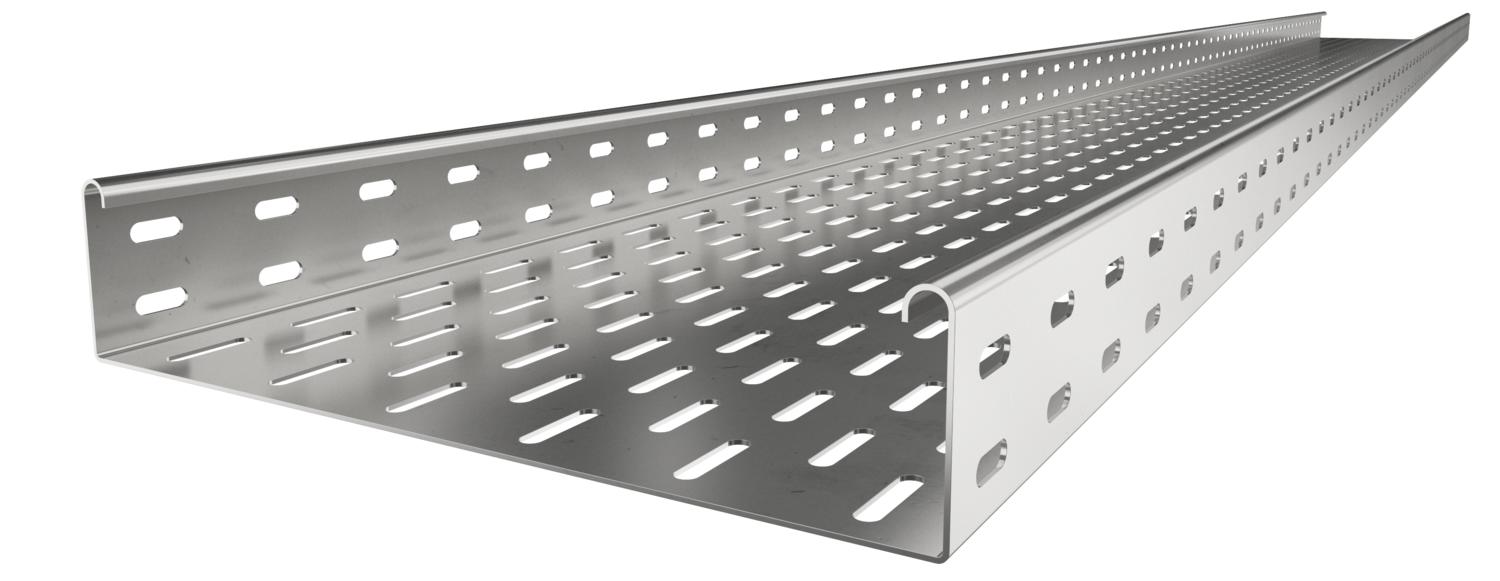

SKS 630 A2	3000 mm	300 mm	1,5 mm	jā	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6056739	m	3 m
SKS 640 A2	3000 mm	400 mm	1,5 mm	jā	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6056742	m	3 m
SKS 650 A2	3000 mm	500 mm	1,5 mm	jā	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6056744	m	3 m
SKS 660 A2	3000 mm	600 mm	1,5 mm	jā	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6056746	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs A2	RLVK 60 A2	6067654	Gabals	10 Gabals
90° līkums 60 A2	RB 90 610 A2	6036620	Gabals	1 Gabals
Līkums, regulējams leņķis 60 A2	RB W 610 A2	6037150	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 A2	RAA 610 A2	6042311	Gabals	1 Gabals
T veida detaļa 60/100 A2	RT 610 A2	6038160	Gabals	1 Gabals
X-elements 60/100 A2	RK 610 A2	7027501	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni A2	DRL 100 A2	6052878	m	3 m
Starpsiena 60 A2	TSG 60 A2	6062084	m	3 m
90° līkums 60 A2	RB 90 610 A2	7134122	Gabals	1 Gabals
