Kabeļu rene SKS 110 FT

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

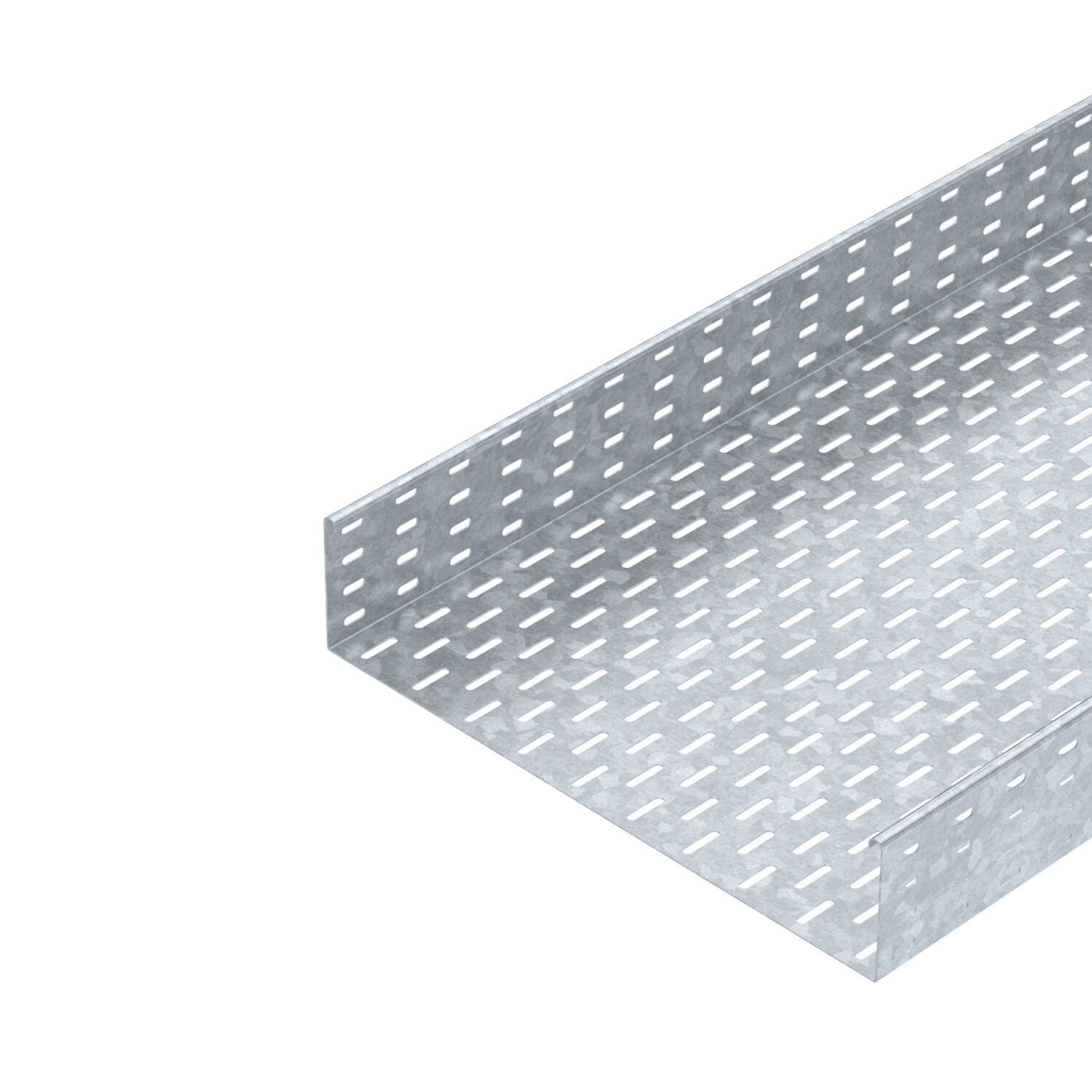

SKS 110 = smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	110 mm
Augstums	4 in
Balstu atstatums 1,5 m	3 kN/m
Balstu atstatums 2,0 m	2,4 kN/m
Balstu atstatums 2,5 m	1,76 kN/m
Balstu atstatums 3,0 m	1,2 kN/m
Balstu atstatums 3,5 m	0,84 kN/m
Balstu atstatums 4,0 m	0,8 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	19,337 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	548 cm²
Derīgais šķērsgriezums	54800 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm
Garums	10 ft
Grīdā izveidotas atveres montāžas vajadzībām	jā

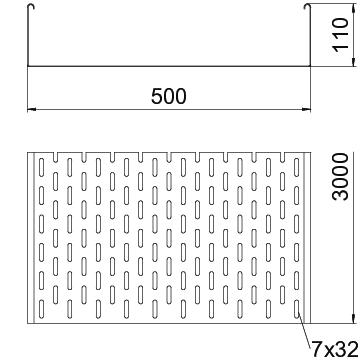

Izmēri	110 x 500
Izmērs	110x500x3000
Izmērs B	500 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	0,06 in
Loksnes biezums	1,5 mm
Maß W	500 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	500 mm
Platums	20 in
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	karsti cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
SKS 110 FT	3000 mm	100 mm	1,5 mm	nē	Tērauds	karsti cinkots	6061605	m	3 m
SKS 120 FT	3000 mm	200 mm	1,5 mm	nē	Tērauds	karsti cinkots	6061621	m	3 m
SKS 130 FT	3000 mm	300 mm	1,5 mm	nē	Tērauds	karsti cinkots	6061656	m	3 m
SKS 140 FT	3000 mm	400 mm	1,5 mm	nē	Tērauds	karsti cinkots	6061672	m	3 m
SKS 150 FT	3000 mm	500 mm	1,5 mm	nē	Tērauds	karsti cinkots	6061702	m	3 m
SKS 155 FT	3000 mm	550 mm	1,5 mm	nē	Tērauds	karsti cinkots	6061729	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenie un leņķa savienotāji 110 FT	RLVL 110 FT	6067913	Gabals	10 Gabals
Salaiduma līste DD	SSLB 500 DD	7070326	Gabals	20 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 500 FT	6051448	m	3 m
45° līkums 110 FT	RB 45 150 FT	6036338	Gabals	1 Gabals
90° līkums 110 FT	RB 90 150 FT	6036840	Gabals	1 Gabals
Līkums, regulējams leņķis 110 FT	RB W 150 FT	6037330	Gabals	1 Gabals
Montāžas atzarojuma detaļa 110 FT	RAA 150 FT	6042261	Gabals	1 Gabals
T veida detaļa 110 FT	RT 150 FT	6038330	Gabals	1 Gabals
X-elements 110 FT	RK 150 FT	7027461	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 500 DD	6052718	m	3 m
Starpsiena 110 DD	TSG 110 DD	6062335	m	3 m
