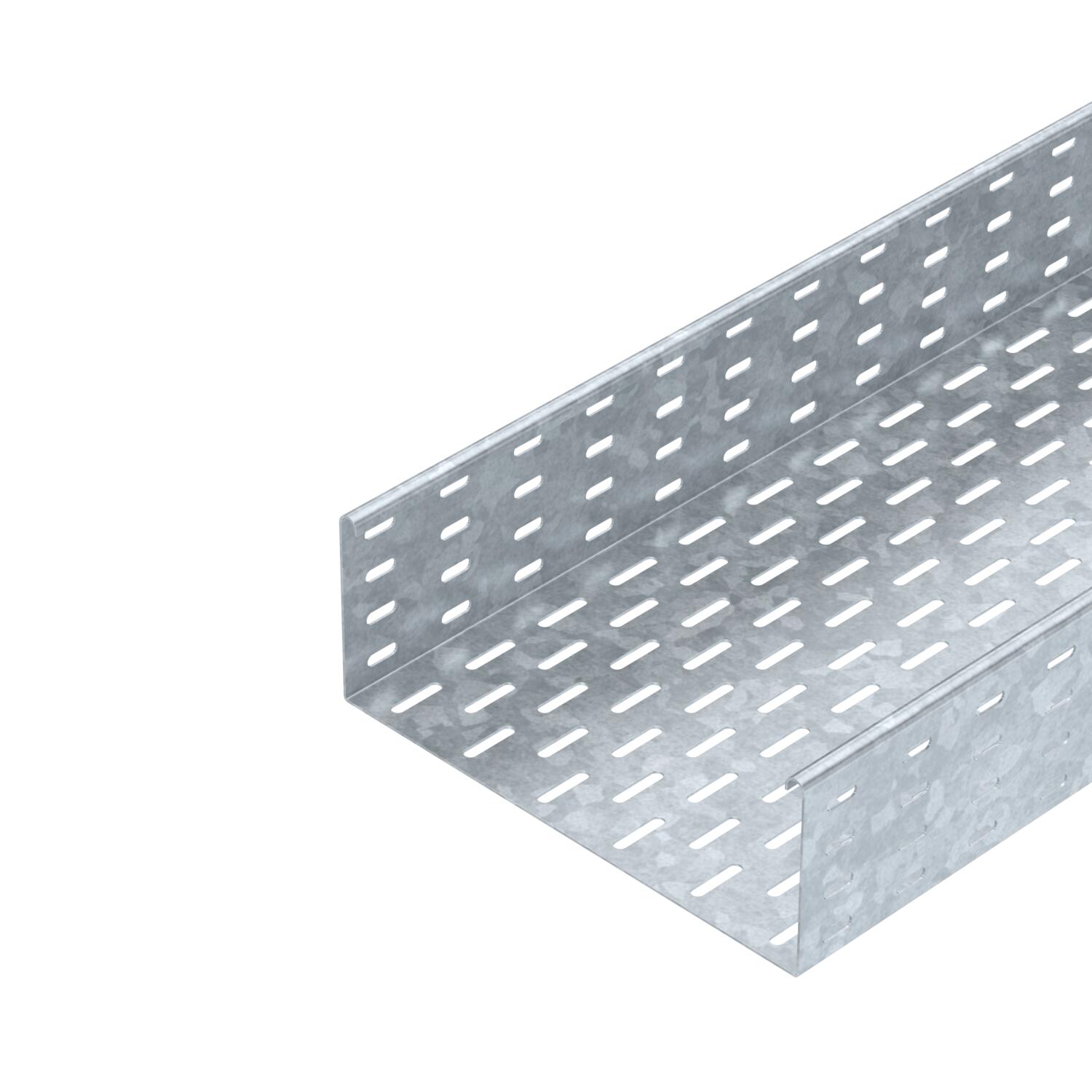

Kabeļu rene SKS 110 FT

Preces Nr. 6061656 | EAN 4012196062652

3000 mm
1,5 mm
Tērauds
karsti cinkots
Produkta apraksts
Produkta apraksts
SKS 110 = smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA declaration of conformity
Tehniskie dati

Tehniskie dati

Ar augšējo daļu
Augstums 110 mm
Augstums 4 in
Balstu atstatums 1,5 m 3 kN/m
Balstu atstatums 2,0 m 2,4 kN/m
Balstu atstatums 2,5 m 1,76 kN/m
Balstu atstatums 3,0 m 1,2 kN/m
Balstu atstatums 3,5 m 0,84 kN/m
Balstu atstatums 4,0 m 0,8 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 14,179 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums 32800 mm²
Derīgais šķērsgriezums 328 cm²
Funkciju nodrošināšana
Gara laiduma izpildījums
Garums 3000 mm
Garums 10 ft
Grīdā izveidotas atveres montāžas vajadzībām

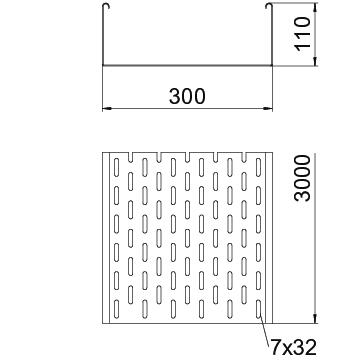

Izmēri 110 x 300
Izmērs 110x300x3000
Izmērs B 300 mm
Kabeļu nesošās sistēmas savienotāju veids skrūvēts
Krāsa cinks
Loksnes biezums 1,5 mm
Loksnes biezums 0,06 in
Maß W 300 mm
Materiāls Tērauds
NATO perforācijas šablons
Nerūsējošs tērauds, kodināts
Noslogošanas testa tips saskaņā ar IEC 61537 II tips
Platums 300 mm
Platums 12 in
Sānu caurumi
Savienotāja izpildījums bez savienotāja
Virsma karsti cinkots

Tehniskie dati

SKS 110 tipa kabeļu renes slodzes diagramma

SKS 110 tipa kabeļu renes slodzes diagramma
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Loksnes biezums Funkciju nodrošināšana Materiāls Virsma Preces Nr. Daudzums mazākā pārd. vien.
SKS 110 FT 3000 mm 100 mm 1,5 mm Tērauds karsti cinkots 6061605
3 m
SKS 120 FT 3000 mm 200 mm 1,5 mm Tērauds karsti cinkots 6061621
3 m
SKS 130 FT 3000 mm 300 mm 1,5 mm Tērauds karsti cinkots 6061656
3 m
SKS 140 FT 3000 mm 400 mm 1,5 mm Tērauds karsti cinkots 6061672
3 m
SKS 150 FT 3000 mm 500 mm 1,5 mm Tērauds karsti cinkots 6061702
3 m
SKS 155 FT 3000 mm 550 mm 1,5 mm Tērauds karsti cinkots 6061729
3 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Garenie un leņķa savienotāji 110 FT Garenie un leņķa savienotāji 110 FT RLVL 110 FT 6067913
10 Gabals
Salaiduma līste DD Salaiduma līste DD SSLB 300 DD 7070318
20 Gabals
Vāks ar grozāmu aizbīdni FT Vāks ar grozāmu aizbīdni FT DRL 300 FT 6051383
3 m
45° līkums 110 FT 45° līkums 110 FT RB 45 130 FT 6036334
1 Gabals
90° līkums 110 FT 90° līkums 110 FT RB 90 130 FT 6036836
1 Gabals
Līkums, regulējams leņķis 110 FT Līkums, regulējams leņķis 110 FT RB W 130 FT 6037326
1 Gabals
Montāžas atzarojuma detaļa 110 FT Montāžas atzarojuma detaļa 110 FT RAA 130 FT 6042257
1 Gabals
T veida detaļa 110 FT T veida detaļa 110 FT RT 130 FT 6038326
1 Gabals
X-elements 110 FT X-elements 110 FT RK 130 FT 7027455
1 Gabals
Vāks ar grozāmu aizbīdni DD Vāks ar grozāmu aizbīdni DD DRL 300 DD 6052712
3 m
Starpsiena 110 DD Starpsiena 110 DD TSG 110 DD 6062335
3 m
