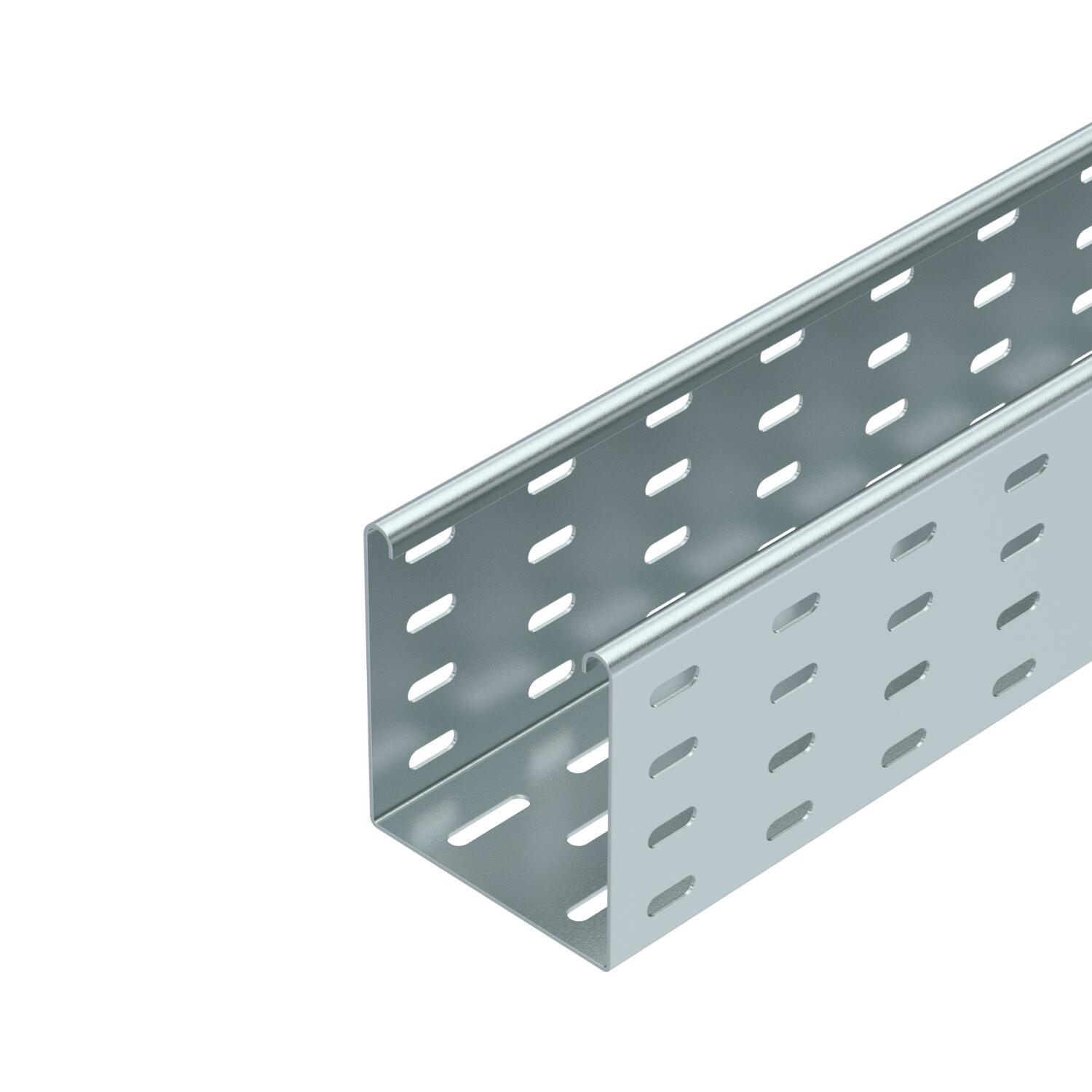

Kabeļu rene SKS 110 FS

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

SKS 110 = smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	110 mm
Augstums	4 in
Balstu atstatums 1,5 m	3 kN/m
Balstu atstatums 2,0 m	2,4 kN/m
Balstu atstatums 2,5 m	1,76 kN/m
Balstu atstatums 3,0 m	1,2 kN/m
Balstu atstatums 3,5 m	0,84 kN/m
Balstu atstatums 4,0 m	0,8 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	9,957 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	10800 mm²
Derīgais šķērsgriezums	108 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	10 ft
Garums	3000 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā

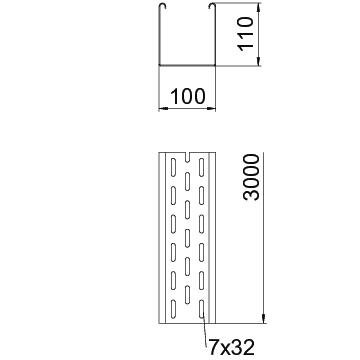

Izmēri	110 x 100

Izmērs	110x100x3000
Izmērs B	100 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	1,5 mm
Loksnes biezums	0,06 in
Maß W	100 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Piegādes piederumi	Garenais savienotājs RLVL 110
Platums	4 in
Platums	100 mm
Sānu caurumi	jā
Savienotāja izpildījums	piegādes komplektā ietilpstošs savienotājs
Virsma	cinkots

Tehniskie dati

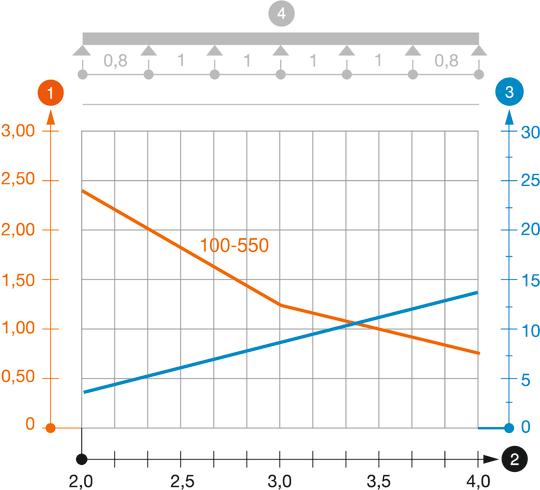

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
SKS 110 FS	3000 mm	100 mm	1,5 mm	nē	Tērauds	cinkots	6061109	m	3 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	nē	Tērauds	cinkots	6061206	m	3 m
SKS 130 FS	3000 mm	300 mm	1,5 mm	nē	Tērauds	cinkots	6061303	m	3 m
SKS 140 FS	3000 mm	400 mm	1,5 mm	nē	Tērauds	cinkots	6061400	m	3 m
SKS 150 FS	3000 mm	500 mm	1,5 mm	nē	Tērauds	cinkots	6061508	m	3 m
SKS 155 FS	3000 mm	550 mm	1,5 mm	nē	Tērauds	cinkots	6061559	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenie un leņķa savienotāji 110 FS	RLVL 110 FS	6067131	Gabals	10 Gabals
Salaiduma līste FS	SSLB 100 FS	7070205	Gabals	20 Gabals
45° līkums 110 FS	RB 45 110 FS	6036300	Gabals	1 Gabals
90° līkums 110 FS	RB 90 110 FS	6036800	Gabals	1 Gabals
Līkums, regulējams leņķis 110 FS	RB W 110 FS	6037300	Gabals	1 Gabals
Montāžas atzarojuma detaļa 110 FS	RAA 110 FS	6042151	Gabals	1 Gabals
T veida detaļa 110 FS	RT 110 FS	6038300	Gabals	1 Gabals
X-elements 110 FS	RK 110 FS	7027351	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 100 FS	6052096	m	3 m
Starpsiena 110 FS	TSG 110 FS	6062122	m	3 m
90° līkums 110 FS	RB 90 110 FS	7001894	Gabals	1 Gabals
