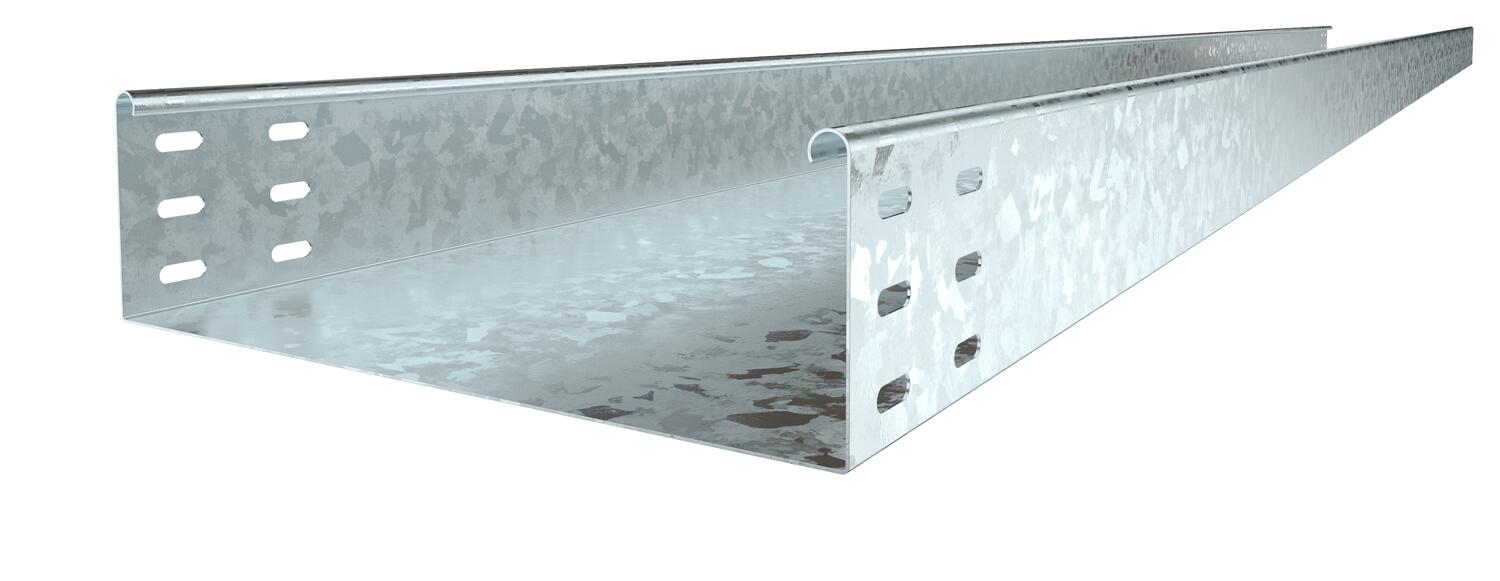

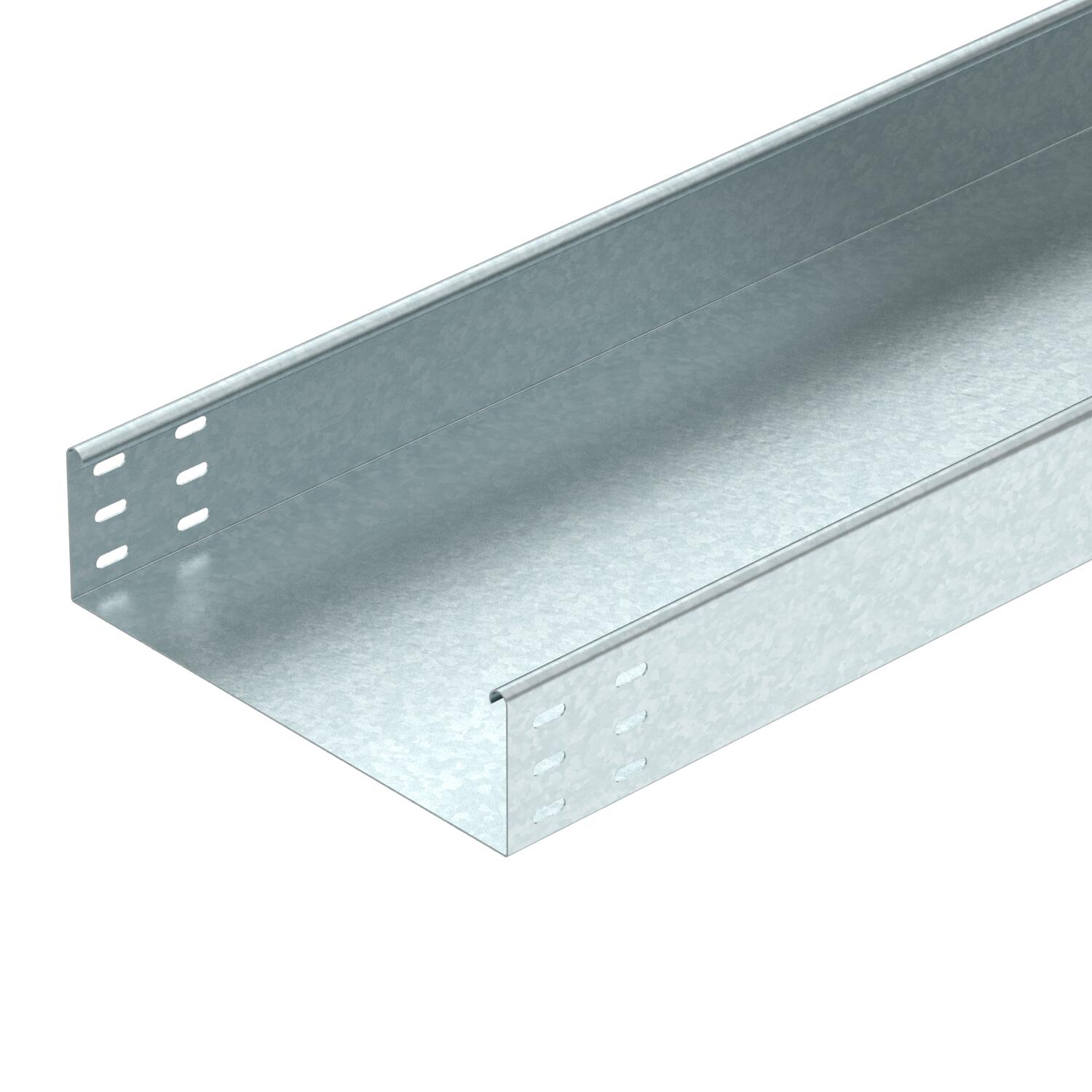

Kabeļu rene MKSU 85 FT

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

MKSU 85 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 85 mm.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	85 mm
Balstu atstatums 1,5 m	1,75 kN/m
Balstu atstatums 1,75 m	1,4 kN/m
Balstu atstatums 2,0 m	1,1 kN/m
Balstu atstatums 2,5 m	0,5 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	15,015 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	508 cm²
Derīgais šķērsgriezums	50800 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm
Grīdā izveidotas atveres montāžas vajadzībām	nē

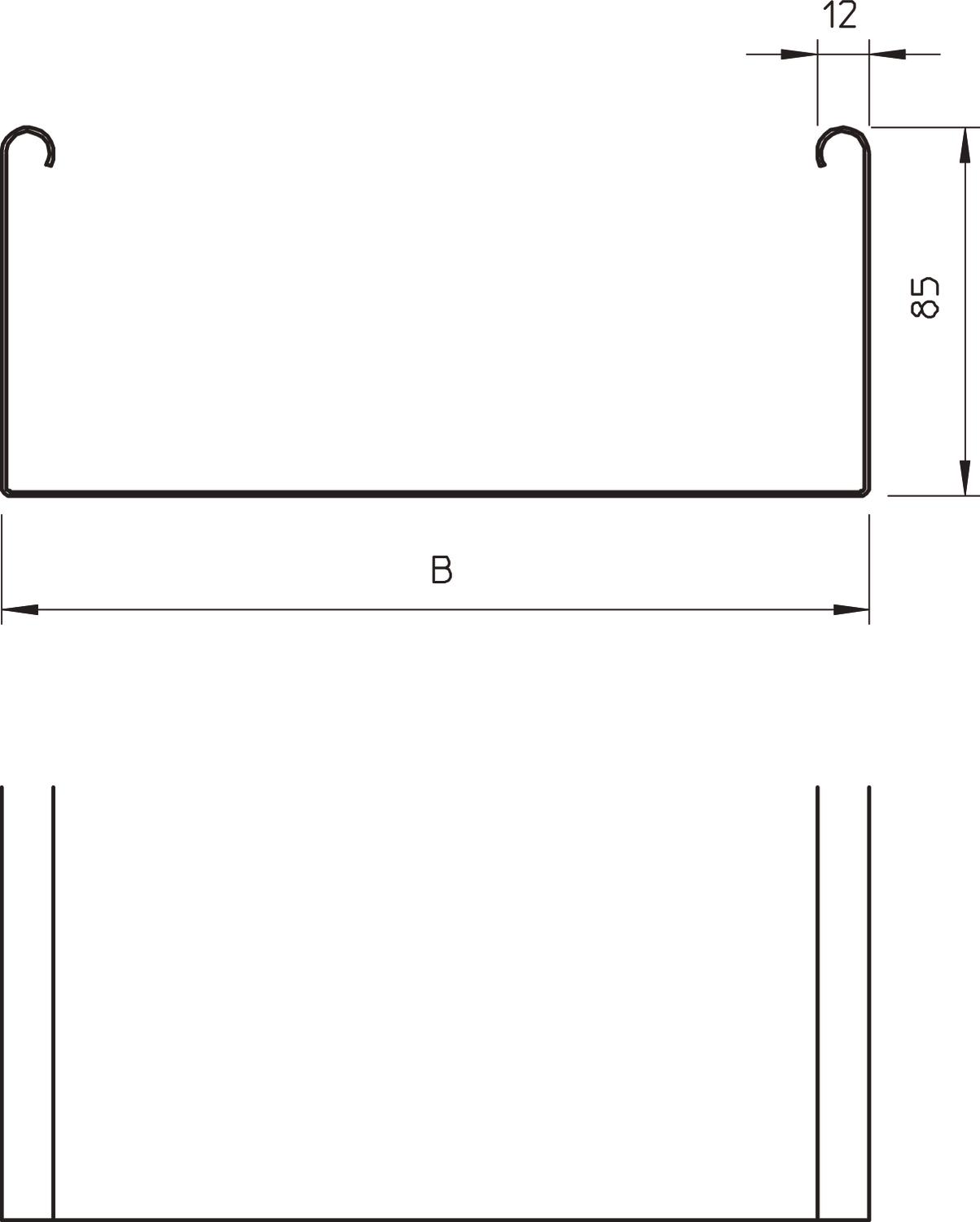

Izmērs	85x600x3000
Izmērs B	600 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	1 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	600 mm
Sānu caurumi	nē
Savienotāja izpildījums	bez savienotāja
Virsma	karsti cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKSU 810 FT	3000 mm	100 mm	1 mm	nē	Tērauds	karsti cinkots	6064556	m	3 m
MKSU 820 FT	3000 mm	200 mm	1 mm	nē	Tērauds	karsti cinkots	6064559	m	3 m
MKSU 830 FT	3000 mm	300 mm	1 mm	nē	Tērauds	karsti cinkots	6064561	m	3 m
MKSU 840 FT	3000 mm	400 mm	1 mm	nē	Tērauds	karsti cinkots	6064564	m	3 m
MKSU 850 FT	3000 mm	500 mm	1 mm	nē	Tērauds	karsti cinkots	6064568	m	3 m
MKSU 860 FT	3000 mm	600 mm	1 mm	nē	Tērauds	karsti cinkots	6064571	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenie un leņķa savienotāji FT	RLVL 85 FT	6067816	Gabals	10 Gabals
90° līkums 85 FT	RB 90 860 FT	6036722	Gabals	1 Gabals
Līkums, regulējams leņķis 85 FT	RB W 860 FT	6037230	Gabals	1 Gabals
Montāžas atzarojuma detaļa 85 FT	RAA 860 FT	6042243	Gabals	1 Gabals
T veida detaļa 85 FT	RT 860 FT	6038240	Gabals	1 Gabals
X-elements 85 FT	RK 860 FT	7027441	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 600 DD	6052724	m	3 m
Starpsiena 85 DD	TSG 85 DD	6062331	m	3 m
