Piezīme: Šī prece vairs netiek ražota.

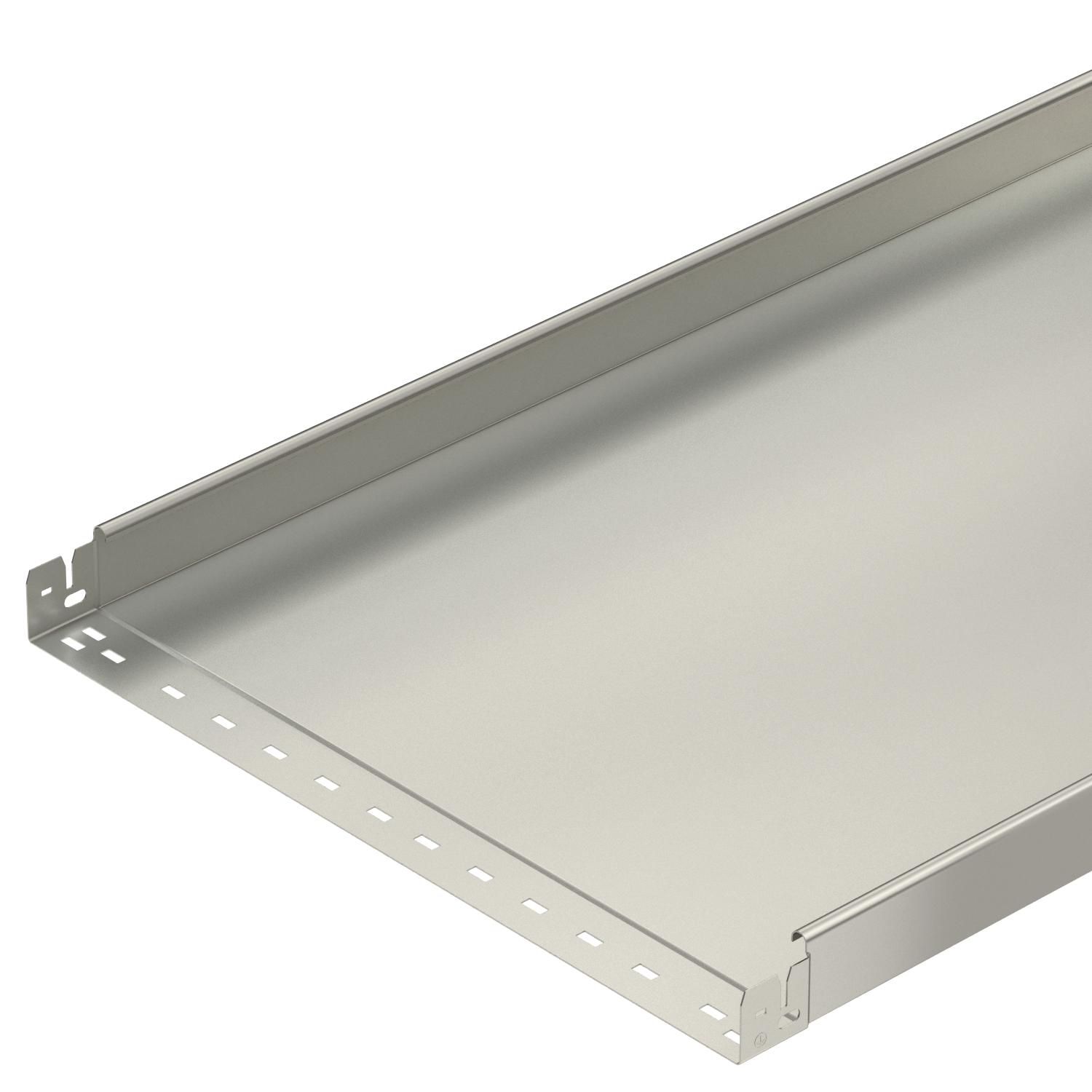

Kabeļu rene MKS-Magic® 60 bez caurumiem A2

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	60 mm

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Materiāls	Nerūsējošais tērauds 1.4301

Virsma	neizolēts, apstrādāts

Produkta apraksts

Produkta apraksts

Neperforēta kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Kabeļu renes lietderīgais garums ir 3000 mm.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	60 mm
Balstu atstatums 1,5 m	1,5 kN/m
Balstu atstatums 2,0 m	1 kN/m
Balstu atstatums 2,5 m	0,5 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,925 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	358 cm²
Derīgais šķērsgriezums	35800 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3050 mm
Grīdā izveidotas atveres montāžas vajadzībām	nē
Izmērs	60x600x3050

Izmērs B	600 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Lietderīgais garums	3000 mm
Loksnes biezums	1 mm
Materiāls	Nerūsējošais tērauds 1.4301
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	600 mm
Sānu caurumi	nē
Savienotāja izpildījums	iebūvēts savienotājs
Virsma	neizolēts, apstrādāts

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKSMU 610 A2	3050 mm	100 mm	60 mm	1 mm	nē	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6059265	m	3 m
MKSMU 650 A2	3050 mm	500 mm	60 mm	1 mm	nē	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6059275	m	3 m
MKSMU 660 A2	3050 mm	600 mm	60 mm	1 mm	nē	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6059277	m	3 m
