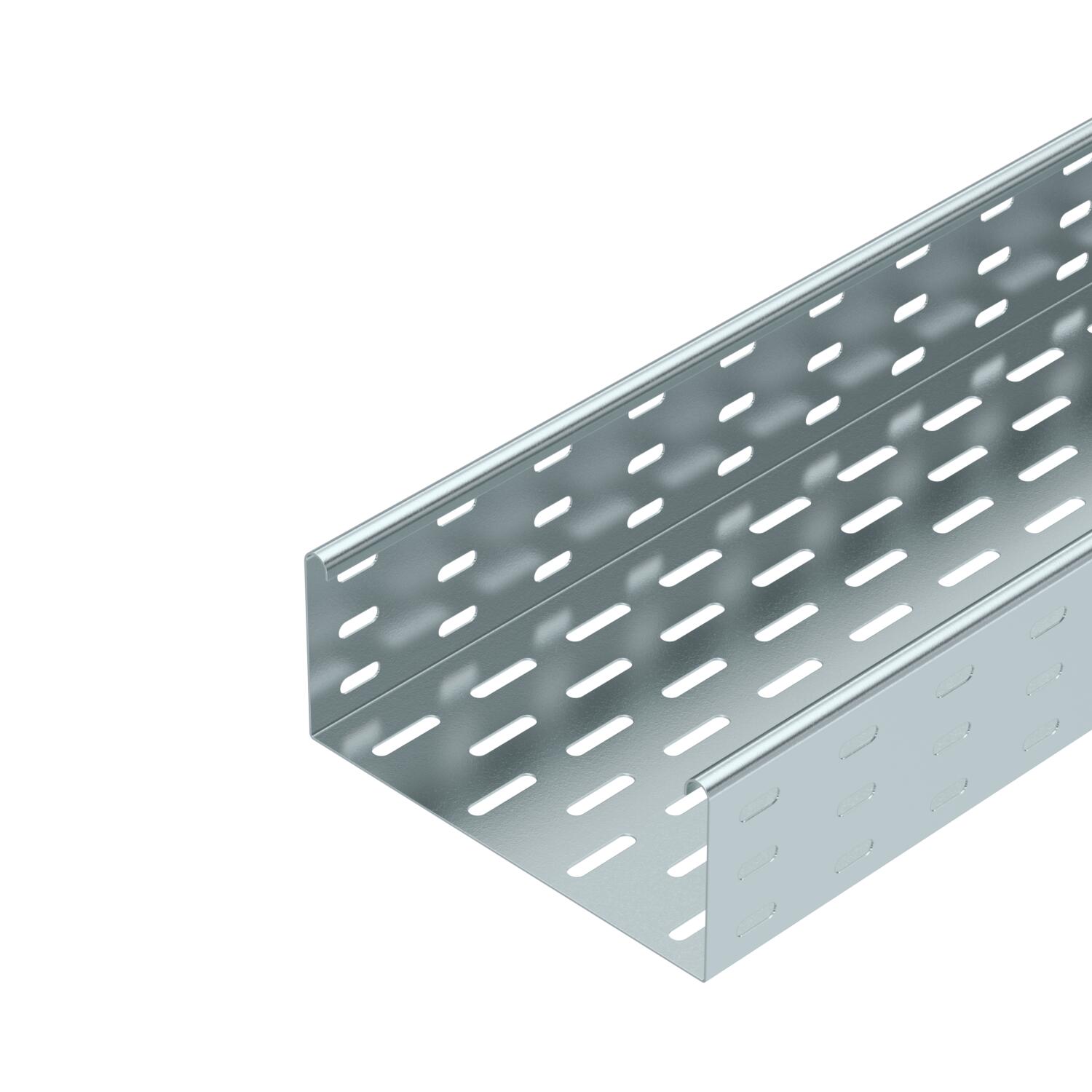

Kabeļu rene MKS 85 FS

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

MKS 85 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 85 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	3 in
Augstums	85 mm
Balstu atstatums 1,5 m	1,75 kN/m
Balstu atstatums 1,75 m	1,4 kN/m
Balstu atstatums 2,0 m	1,1 kN/m
Balstu atstatums 2,5 m	0,5 kN/m
CO₂ pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	7,623 kg CO₂e / 1 Metrs
Derīgais šķērsgriezums	18600 mm²
Derīgais šķērsgriezums	186 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	10 ft
Garums	3000 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmēri	85 x 200

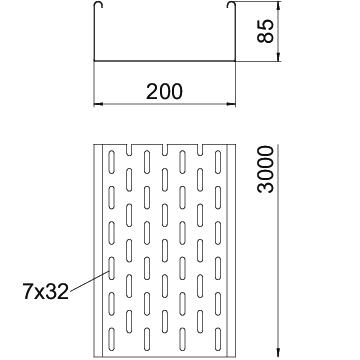

Izmērs	85x200x3000

Izmērs B	200 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Loksnes biezums	0,04 in
Loksnes biezums	1 mm
Maß W	200 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Piegādes piederumi	Garenais savienotājs RLVL 85
Platums	200 mm
Platums	8 in
Sānu caurumi	jā
Savienotāja izpildījums	piegādes komplektā ietilpstošs savienotājs
Virsma	cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
sertificēts platumam no 300 mm ar salaiduma līsti SSLB

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKS 810 FS	3000 mm	100 mm	1 mm	nē	Tērauds	cinkots	6057101	m	3 m
MKS 820 FS	3000 mm	200 mm	1 mm	nē	Tērauds	cinkots	6057209	m	3 m
MKS 830 FS	3000 mm	300 mm	1 mm	nē	Tērauds	cinkots	6057306	m	3 m
MKS 840 FS	3000 mm	400 mm	1 mm	nē	Tērauds	cinkots	6057403	m	3 m
MKS 850 FS	3000 mm	500 mm	1 mm	nē	Tērauds	cinkots	6057500	m	3 m
MKS 860 FS	3000 mm	600 mm	1 mm	nē	Tērauds	cinkots	6057535	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenie un leņķa savienotāji FS	RLVL 85 FS	6067123	Gabals	10 Gabals
Salaiduma līste FS	SSLB 200 FS	7070213	Gabals	20 Gabals
90° līkums 85 FS	RB 90 820 FS	6036702	Gabals	1 Gabals
Līkums, regulējams leņķis 85 FS	RB W 820 FS	6037202	Gabals	1 Gabals
Montāžas atzarojuma detaļa 85 FS	RAA 820 FS	6042133	Gabals	1 Gabals
T veida detaļa 85 FS	RT 820 FS	6038212	Gabals	1 Gabals
X-elements 85 FS	RK 820 FS	7027333	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 200 FS	6052207	m	3 m
Starpsiena 85 FS	TSG 85 FS	6062114	m	3 m
90° līkums 85 FS	RB 90 820 FS	7001789	Gabals	1 Gabals
